Entdecken Sie die Welt der Audiokabel. In diesem Artikel werden die verschiedenen Audiokabeltypen, ihre Anwendungen und die wichtigsten Kaufkriterien erläutert. Sorgen Sie mit dem richtigen Kabel für optimale Klangqualität und Gerätekonnektivität.
Inhaltsübersicht
Beginnen wir unsere Erkundung von Audiokabeln mit dem Verständnis zweier grundlegender Konzepte: analoges und digitales Audio sowie symmetrisches und unsymmetrisches Audio. Diese Konzepte dienen als Leitfaden für die Unterscheidung zwischen verschiedenen Kabeltypen und die Auswahl der am besten geeigneten Verbindungsmethode für Ihre spezielle Anwendung.

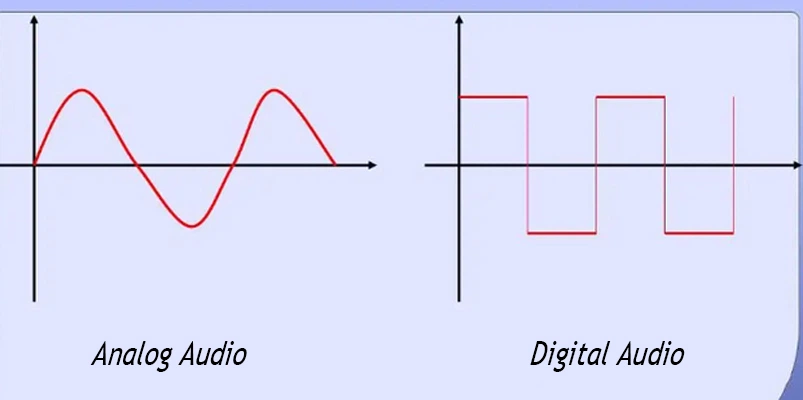

Analoges vs. digitales Audio
Analog Audio
Analoges Audio stellt Schallwellen in Form von kontinuierlichen elektrischen Signalen dar, was dem ursprünglichen Klang sehr ähnlich ist. Die meisten Geräte in den heutigen Musikstudios können analoge Kabel verwenden. Analogkabel können auch in symmetrische und unsymmetrische Audiokabel unterteilt werden.
Digitales Audio
Digitale Audiokabel wandeln Audiosignale für die Übertragung in binäre digitale Sequenzen (1 und 0) um und zeichnen sich durch eine hohe Störsicherheit und reine Klangqualität aus. Zu den gängigen digitalen Audiokabeln gehören S/PDIF, USB, HDMI, usw.
Balanced vs. Unbalanced Audio
Symmetrisches Audio
Symmetrische Audiokabel haben zwei Signalleitungen und eine Erdungsleitung und werden über Differenzsignale übertragen. Sie haben eine starke Anti-Interferenz-Fähigkeit und eignen sich für Langstreckenübertragungen und professionelle Audiogeräte.
Unsymmetrisches Audio
Unsymmetrische Audiokabel haben nur eine Signalleitung und eine Masseleitung und sind einfach aufgebaut, aber anfällig für externe Störungen.
Audiokabel-Typen
In diesem Artikel werden die Arten von Audiokabeln nach analogen Audiokabeln und digitalen Audiokabeln unterschieden.
Analoge Audiokabel
TRS-Kabel

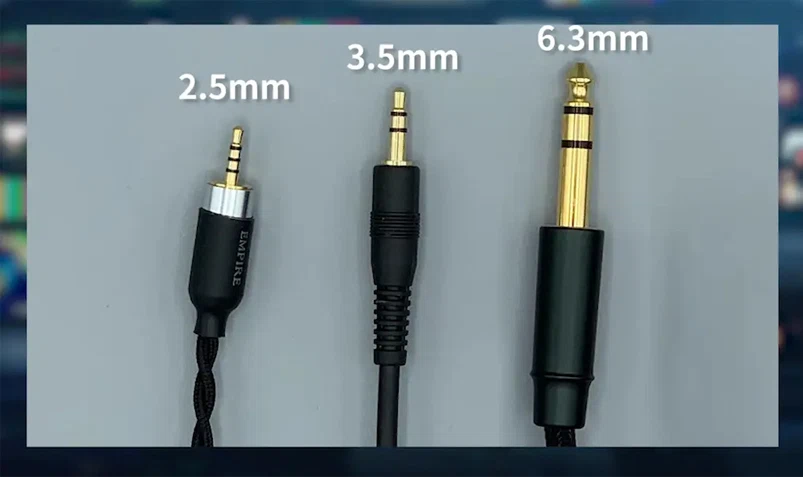

Zunächst einmal gibt es drei Größen für TRS: 2,5 mm (1/16″), 3,5 mm (1/8″) und 6,3 mm (1/4″, auch 6,35 oder 6,5 genannt), die für verschiedene Geräte geeignet sind. Die 2,5-mm-Schnittstelle wird in der Regel bei einigen altmodischen tragbaren Geräten verwendet und ist nicht mehr üblich. 3,5 und 6,3 sind größer und kleiner und können für Stereo-Audioverbindungen verwendet werden, z. B. für Kopfhörer, Mikrofone und Musikinstrumente. TRS-Kabel können auch für professionelle Audiogeräte verwendet werden, z. B. für Audio-Mischpulte und -Schnittstellen.
Zusätzlich zu den Größenunterschieden gibt es auch die Anzahl der Ringe (R). Im täglichen Sprachgebrauch werden diese Verbindungen im Allgemeinen als TS, TRS, TRRS usw. bezeichnet, je nach der Anzahl der Ringe. Nehmen wir TRS als Beispiel. T, R und S entsprechen jeweils den drei Teilen. Im Allgemeinen ist T der linke Kanal, R ist der rechte Kanal und S ist für die Erdung zuständig. Der schwarze Ring in der Mitte ist ein Isolierring, der den Stecker in drei "Adern" teilt.
TRRS hat einen zusätzlichen Ring mit insgesamt vier "Adern", der zur Übertragung von Mikrofonsignalen verwendet werden kann (die Übertragung basiert auf CTIA-Standards). Viele 3,5-mm-Kopfhörerkabel, die zum Anschluss von Mobiltelefonen und PCs verwendet werden, sind TRRS-Kabel.

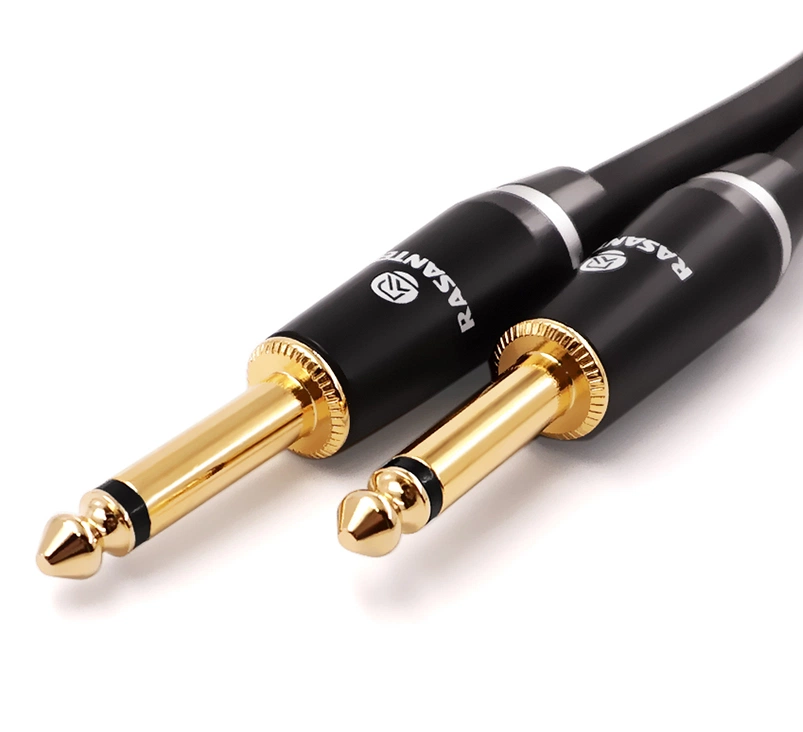

TS-Kabeln
TS-Kabel (Tip-Sleeve) sind ein gängiges Audiokabel, das zum Anschluss von Mono-Audiogeräten wie Gitarren, Bässen, Keyboards und anderen Instrumenten an Verstärker oder Mischpulte verwendet wird. Ähnlich wie TRS-Kabel haben auch TS-Kabel eine Standardgröße von 1/4 Zoll (6,5 mm), aber ihre Stecker bestehen nur aus zwei Teilen: einer Spitze und einer Hülse, weshalb sie anders aussehen als TRS-Kabel.
TS-Kabel sind immer unsymmetrisch, was bedeutet, dass sie anfälliger für externe Störungen und Rauschen sind. Für viele Instrumentenanwendungen ist dieser unsymmetrische Aufbau jedoch ausreichend, um die Anforderungen zu erfüllen. Aufgrund ihres einfachen Aufbaus und ihrer Langlebigkeit sind TS-Kabel ideal für Bühnenauftritte und Instrumentenverbindungen.

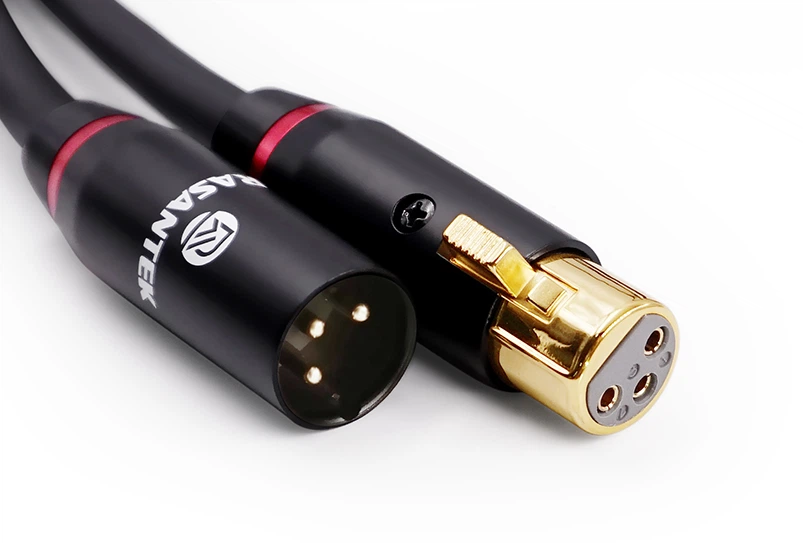

XLR-Kabel
Das XLR-Kabel, auch bekannt als Kanonenstecker, ist ein professionelles Audioverbindungskabel, das häufig in Aufnahmestudios, bei der Live-Beschallung und bei Rundfunkanwendungen verwendet wird. XLR-Anschlüsse haben in der Regel drei Stifte, es gibt aber auch vier- und fünfpolige Versionen. Ihr einzigartiger Verriegelungsmechanismus sorgt für eine sichere und zuverlässige Verbindung und minimiert das Risiko eines versehentlichen Lösens der Verbindung.
XLR-Kabel verwenden eine symmetrische Übertragung, die Rauschen und Interferenzen wirksam reduziert und die Signalintegrität gewährleistet. Die symmetrische Übertragung von XLR-Kabeln ermöglicht eine Signalübertragung über große Entfernungen bei minimaler Signalverschlechterung.
RCA-Kabel
RCA-KabelDer Cinch-Stecker, auch Phono-Stecker oder Cinch-Stecker genannt, ist eine gängige Art von Audio- und Videokabel. RCA-Kabel werden häufig in Heimkinos, Audiosystemen und Spielkonsolen verwendet und übertragen in der Regel unsymmetrische Signale, was sie anfällig für externe Störungen macht. Sie eignen sich zwar hervorragend für die Übertragung über kurze Entfernungen, können aber keine hochauflösenden Videosignale übertragen.
RCA-Stecker besteht aus einem zentralen Leiter und einem konzentrischen Ring, der oft farblich gekennzeichnet ist, um zwischen verschiedenen Signalen zu unterscheiden. Rot steht in der Regel für den rechten Audiokanal, Weiß für den linken, und Gelb wird für Composite-Video verwendet.
Lautsprecherkabel
Lautsprecherkabelauch Lautsprecherkabel genannt, ist ein Audiokabel, das zum Anschluss von Audioquellen (wie Verstärkern) an Lautsprecher verwendet wird. Seine Hauptfunktion besteht darin, Audiosignale vom Verstärker zum Lautsprecher zu übertragen und den Lautsprecher zur Tonerzeugung anzutreiben.
Wenn Sie nicht wissen, wie Sie das richtige Hi-End-Lautsprecherkabel in Bezug auf Stärke, Länge und Typ auswählen sollen. Ich hoffe Leitfaden für Lautsprecherkabel - Stärke, Länge und Typ wird Ihnen helfen.
Lautsprecherkabelstecker spielen eine entscheidende Rolle bei der Herstellung einer zuverlässigen Verbindung zwischen Ihren Audiogeräten und Lautsprechern. Wenn Sie die verschiedenen Lautsprecherkabeltypen kennen, können Sie eine optimale Klangqualität und Haltbarkeit gewährleisten. Hier sind die wichtigsten Lautsprecherkabel-Steckertypen:
Bananenstecker und Doppel-Bananenstecker
Bananenstecker sind aufgrund ihrer Benutzerfreundlichkeit und sicheren Verbindung eine beliebte Wahl für Lautsprecherkabelverbinder. Sie verfügen über ein federbelastetes Design, das die Polklemmen von Lautsprechern und Verstärkern fest umschließt und so das Risiko versehentlicher Trennungen verringert und eine optimale Signalübertragung gewährleistet.
Duale Bananenstecker bieten eine praktische Lösung für den Anschluss von zwei Drähten an einem Bananenstecker. Dies ist besonders nützlich beim Anschluss mehrerer Lautsprecher oder in Situationen, in denen der Platz begrenzt ist. Beide Bananensteckertypen sind für ihr benutzerfreundliches Design bekannt und eignen sich daher sowohl für Anfänger als auch für erfahrene Audioenthusiasten.
Spaten-Steckverbinder
Kabelschuhe verfügen über ein flaches, offenes Design, das eine sichere und zuverlässige Verbindung zu Polklemmen bietet. Sie sind in verschiedenen Größen erhältlich und für ihre hervorragende Leitfähigkeit bekannt, die eine optimale Klangqualität gewährleistet.
Um Kabelschuhe zu verwenden, schieben Sie sie einfach über den Polschuh und ziehen die Schraube fest. Diese Stecker sind besonders nützlich, wenn Sie eine abnehmbare Verbindung benötigen. Im Vergleich zu Bananensteckern können sie in engen Räumen weniger praktisch sein.
Pin-Steckverbinder
Eine gängige Methode für den Anschluss von Lautsprechern sind Stiftsteckverbinder. Stiftstecker sind eine weitere Option mit einem schlanken, spitzen Design. Bei der Verwendung wird der Metallstift in das entsprechende Loch am Lautsprecher eingeführt, um das Audiosignal zu übertragen. Diese Anschlussmethode lässt sich leicht verbinden und trennen, was sehr praktisch ist.
Obwohl Stiftstecker effektiv sind, sind sie möglicherweise nicht so stabil wie Bananenstecker oder Flachstecker. Diese Verbindungsmethode eignet sich besser für Situationen, in denen eine häufige Demontage und Montage erforderlich ist. Achten Sie bei der Wahl eines Stiftsteckers auf die Kompatibilität mit der Art des Anschlusses an Ihrem Gerät.
Blanke Drahtsteckverbinder
Blanke Kabelanschlüsse sind eine einfache, aber effektive Möglichkeit, Lautsprecherkabel direkt an Verstärkeranschlüsse anzuschließen. Dazu werden die Enden des Lautsprecherkabels abisoliert und der blanke Draht direkt in die Klemmen des Verstärkers oder Lautsprechers gesteckt.
Obwohl blanke Kabelstecker eine direkte und kostengünstige Lösung bieten, ist es wichtig, Vorsicht walten zu lassen und eine ordnungsgemäße Installation sicherzustellen, um mögliche Probleme zu vermeiden. Für diejenigen, die eine komfortablere und ästhetisch ansprechendere Verbindung suchen, sind Bananenstecker oder Kabelschuhe vielleicht besser geeignet.

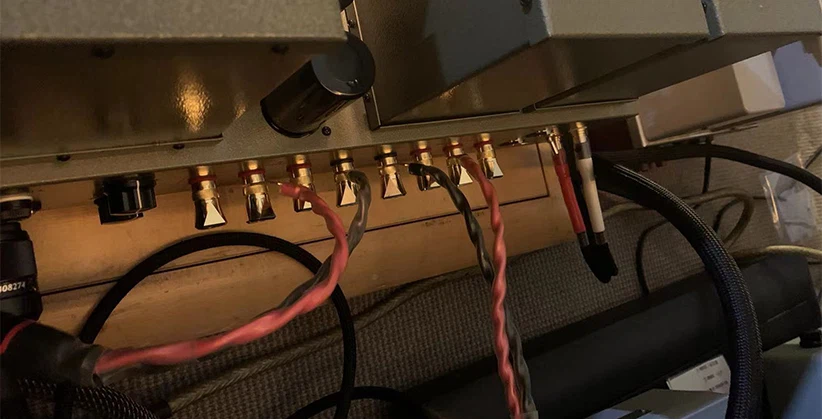

Bindende Post
Bindestellen sind Anschlüsse, die an den meisten Audiogeräten zu finden sind. Mit ihnen können Sie verschiedene Arten von Lautsprecherkabel direkt anschließen. Anschlussklemmen können blanken Draht, Bananenstecker und Kabelschuhe aufnehmen.
Die Anschlussklemme ist ein gängiger Anschluss für Audiogeräte, der sich normalerweise an Audiogeräten wie Lautsprechern, Verstärkern und Lautsprechern befindet. Über die Polklemme können wir Audiokabel mit verschiedenen Drahtstärken an das Gerät anschließen, um die Übertragung von Audiosignalen zu erreichen. Achten Sie bei der Verwendung darauf, dass Sie die Klemme fest anziehen, um Signalverluste zu vermeiden.
Digitale Audiokabel

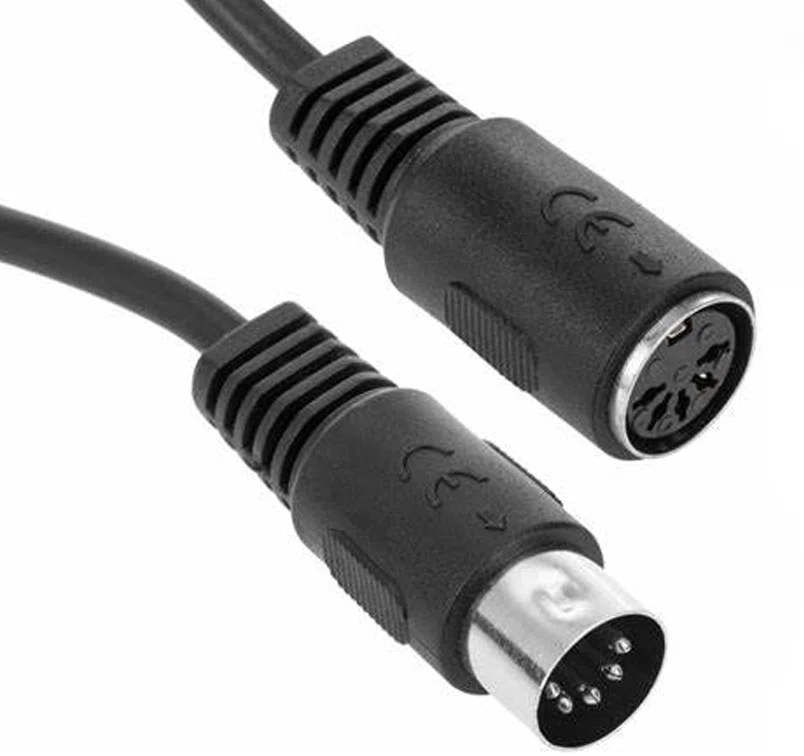

MIDI-Kabel
MIDI-Kabel ist ein spezielles Datenkabel, das zum Anschluss von elektronischen Musikinstrumenten, Computern und mit MIDI ausgestatteten Geräten verwendet wird. Es überträgt MIDI-Daten und ermöglicht so den Austausch von musikalischen Informationen wie Noten, Tempo und Akkorden zwischen verschiedenen Geräten. MIDI-Kabel sind in der Regel mit einem 5-poligen DIN-Stecker ausgestattet und werden häufig zum Anschluss von Synthesizern, Drumcomputern und elektronischen Keyboards verwendet, um Sounds und Parameter zu synchronisieren.
S/P DIF-Kabel
S/PDIFS/PDIF, kurz für Sony/Philips Digital Interconnect Format, ist ein von Sony und Philips gemeinsam entwickeltes Protokoll für Audioschnittstellen. S/PDIF-Schnittstellen gibt es in der Regel in zwei Ausführungen: RCA-Koaxial und TOSLINK optisch. RCA ist zwar nicht genormt, bietet aber Vorteile wie eine konstante Impedanz und eine große Übertragungsbandbreite.
Obwohl S/PDIF-Kabel weitgehend durch HDMI-Kabel ersetzt wurden, werden sie immer noch in Heimkinosystemen, Spielkonsolen, Set-Top-Boxen und anderen Unterhaltungsgeräten verwendet.
USB-Kabel
Ein USB-Kabel (Universal Serial Bus) ist ein Standard-Schnittstellenkabel, das für den Anschluss von Computern, Peripheriegeräten (wie Tastaturen, Mäuse, Flash-Laufwerke und Drucker) und mobilen Geräten (wie Smartphones und Tablets) verwendet wird. USB hat sich zu einem Industriestandard entwickelt, da die große Mehrheit der elektronischen Geräte USB-Anschlüsse unterstützt. Es ist jedoch wichtig zu wissen, dass USB-Kabel möglicherweise nicht mit älteren Musikinstrumenten oder anderen Audiogeräten kompatibel sind.
4 Dinge, die Sie bei der Auswahl von Audiokabeln beachten sollten
Bei der Auswahl eines Audiokabels sollten mehrere wichtige Faktoren berücksichtigt werden, um eine optimale Leistung und Klangqualität zu gewährleisten.
Länge des Kabels
- Längere Kabel können Rauschen und Signalverluste verursachen.
- Wählen Sie eine Kabellänge, die für Ihre Einrichtung geeignet ist, um diese Auswirkungen zu minimieren.
Material des Leiters
- Die Qualität des Leitermaterials wirkt sich erheblich auf die Klangqualität aus.
- Hochwertige Kupferleiter werden häufig wegen ihrer hervorragenden Schallübertragungseigenschaften bevorzugt.
- Andere Materialien, wie Silber oder Aluminium, können ebenfalls verwendet werden, aber ihre Leistung kann variieren.
Abschirmung
- Abgeschirmte Kabel bieten einen besseren Schutz gegen elektromagnetische Störungen (EMI), die die Audioqualität beeinträchtigen können.
- Ungeschirmte Kabel können anfälliger für Rauschen und Störungen sein, insbesondere in Umgebungen mit hoher elektrischer Aktivität.
Qualität der Anschlüsse
- Die Qualität der Steckverbinder eines Kabels kann sich auf seine Haltbarkeit und Benutzerfreundlichkeit auswirken.
- Achten Sie auf gut konstruierte, sichere und korrosionsbeständige Anschlüsse.
Wenn Sie weitere Einzelheiten erfahren möchten, lesen Sie bitte Leitfaden für Lautsprecherkabel - Stärke, Länge und Typ.
Einige FAQs über Audiokabel
Beeinflusst die Qualität eines Audiokabels die Klangqualität?
Hochwertige Kabel können zwar Signalverluste minimieren, aber der hörbare Unterschied ist oft subjektiv und hängt von der Qualität des restlichen Audiosystems ab. Faktoren wie die Raumakustik und die Qualität der Komponenten spielen eine wichtigere Rolle.
Was ist der Unterschied zwischen Lautsprecherkabeln und Verbindungskabeln?
- Lautsprecherkabel: Überträgt Audiosignale mit hoher Leistung von einem Verstärker zu den Lautsprechern. In der Regel dicker und robuster.
- Verbindungskabel: Überträgt Audiosignale mit geringerer Leistung zwischen Komponenten wie CD-Playern, Vorverstärkern und Receivern. In der Regel dünner und flexibler.
Was ist ein abgeschirmtes Kabel?
Abgeschirmte Kabel haben ein Metallgeflecht oder eine Folie um die Leiter, um elektromagnetische Störungen (EMI) zu reduzieren. Dies ist besonders wichtig in lauten Umgebungen oder bei längeren Kabelstrecken.
Wie lassen sich Audiokabel am besten abschließen?
Die beste Anschlussmethode hängt von der Art des verwendeten Steckers ab. Cinch-Stecker müssen beispielsweise gecrimpt werden, während Bananenstecker möglicherweise gelötet werden müssen. Achten Sie auf einen sicheren und sauberen Anschluss, um Signalverluste zu vermeiden.
Wie oft sollte ich meine Audiokabel ersetzen?
Wenn Ihre Kabel in gutem Zustand sind und keine Probleme verursachen, brauchen Sie sie nicht zu ersetzen. Wenn Sie jedoch eine Verschlechterung der Klangqualität oder physische Schäden an den Kabeln feststellen, sollten Sie sie ersetzen.
Abschließende Überlegungen
Auch wenn dieser Artikel nicht alle auf dem Markt erhältlichen Audiokabel abdeckt, bietet er einen umfassenden Überblick über die im Alltag am häufigsten verwendeten Kabel. Selbst wenn Sie nur ein gelegentlicher Musikhörer sind, kann die Kenntnis von Audiokabeln Ihr Hörerlebnis erheblich verbessern. Indem Sie Ihre spezifischen Bedürfnisse und Ihr Budget sorgfältig berücksichtigen, können Sie das ideale Audiokabel auswählen, das Ihren Hörgenuss steigert.
