En el campo de la conexión de equipos electrónicos y la transmisión de señales, Cable BNC a BNC desempeña un papel importante. Ya sea en sistemas de videovigilancia, equipos de prueba de RF o en algunas redes de comunicación específicas, este cable bnc tiene una amplia gama de aplicaciones. Con su estructura y características de rendimiento únicas, garantiza una transmisión estable y eficaz de señales entre distintos dispositivos.
Índice

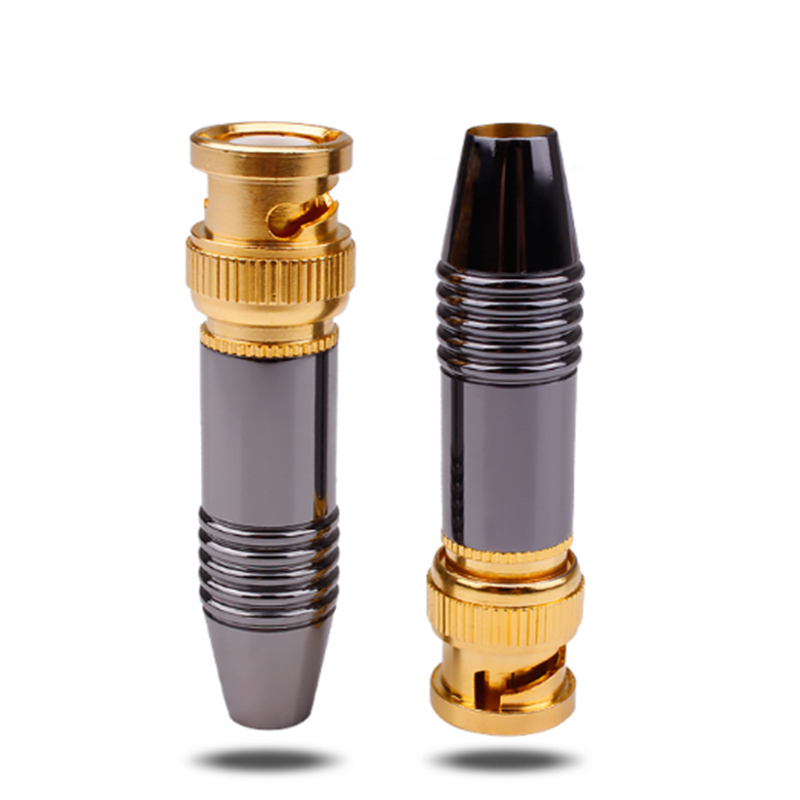

Descripción general del conector BNC
Características estructurales
Conector BNC (Bayoneta Neill - Concelman), también conocido como interfaz bayoneta Neill - Concelman, tiene una estructura mecánica única. Consta de un pasador central, un conductor exterior, una capa aislante y una estructura de conexión en bayoneta.
La patilla central se utiliza para transmitir señales, y el conductor exterior actúa como blindaje para evitar la influencia de interferencias electromagnéticas externas sobre la señal. La capa aislante separa la patilla central y el conductor exterior para garantizar el aislamiento eléctrico.
La estructura de conexión de bayoneta permite Conector BNC La clavija central se utiliza para transmitir señales, y el conductor exterior actúa como pantalla para evitar la influencia de interferencias electromagnéticas externas en la señal. La capa aislante separa la patilla central y el conductor exterior para garantizar el aislamiento eléctrico.
Características eléctricas
El conector BNC tiene buenas propiedades eléctricas y puede soportar la transmisión de señales de alta frecuencia. Su impedancia característica suele ser de 50 ohmios o 75 ohmios, lo que se ajusta a muchos dispositivos de radiofrecuencia y sistemas de transmisión, reduciendo así la reflexión de la señal y mejorando la eficacia de la transmisión de señales.
Por ejemplo, en los sistemas de televisión por cable, Conectores BNC de 75 ohmios son ampliamente utilizados en la transmisión de señales de vídeo, que pueden transmitir eficazmente señales de TV desde la fuente de señal a diversos dispositivos terminales, como televisores, decodificadores, etc.
Estructura y características del cable de BNC a BNC

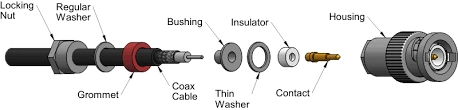

Estructura del cable BNC a BNC
Ambos extremos del cable BNC a BNC están equipados con conectores BNC, y el medio es una línea de transmisión. Hay varios tipos de líneas de transmisión, y la más común es el cable coaxial. Cable coaxial consta de un conductor interior, una capa aislante, un conductor exterior (capa de apantallamiento) y una cubierta exterior.
El conductor interno sirve de canal para la transmisión de la señal, la capa aislante separa el conductor interno del externo, el conductor externo desempeña el papel de apantallamiento de las interferencias externas y la cubierta externa protege toda la estructura del cable. Esta estructura permite que el cable BNC a BNC transmita eficazmente señales de alta frecuencia y tenga una buena capacidad antiinterferente.
Características y ventajas
Integridad de la señal
Gracias a la buena adaptación de su estructura coaxial y la interfaz BNC, el cable BNC a BNC puede mantener la integridad de la señal. Al transmitir RF puede minimizar la atenuación y la distorsión de la señal.
Por ejemplo, en la conexión entre instrumentos de prueba de RF, el uso de cables BNC a BNC puede garantizar que la señal de prueba se transmita con precisión desde el generador de señales a los equipos de prueba, como los analizadores de espectro, obteniendo así resultados de prueba precisos.
Rendimiento de apantallamiento
Una de las principales ventajas de los cables BNC a BNC es su gran capacidad de apantallamiento. La capa de apantallamiento del conductor exterior puede bloquear eficazmente las interferencias electromagnéticas externas, y también evitar que la señal interna se irradie hacia el exterior para interferir con otros dispositivos.
En entornos electromagnéticos complejos, como en los talleres de automatización industrial, hay un gran número de motores, inversores y otros equipos que generan interferencias electromagnéticas. El cable BNC a BNC puede garantizar que las señales de videovigilancia se transmitan sin interferencias, asegurando imágenes de vigilancia claras y estables.
Versátil
Los cables BNC a BNC son versátiles en muchos campos. Pueden utilizarse para conectar diversos dispositivos con interfaces BNC, ya sea en la industria de la radio y la televisión, la industria de las comunicaciones o el campo de las pruebas electrónicas.
Por ejemplo, este cable puede utilizarse en conexiones de equipos en torres de transmisión de radio y televisión, y al probar circuitos de RF en laboratorios.
Campos de aplicación del cable BNC a BNC
Sistema de videovigilancia
En los sistemas de videovigilancia, los cables BNC a BNC se utilizan habitualmente para conectar cámaras con grabadores de vídeo (DVR), conmutadores matriciales y otros dispositivos. Puede transmitir con precisión las señales de vídeo recogidas por la cámara al equipo back-end para su procesamiento y almacenamiento.
Dado que las señales de vídeo son señales de alta frecuenciaespecialmente en los sistemas de videovigilancia de alta definición, se exige que la calidad de transmisión de las señales sea alta. Los cables BNC a BNC pueden satisfacer esta demanda con sus buenas características de transmisión de señales, garantizando la claridad y estabilidad de la pantalla de vigilancia.
Equipos de prueba de RF
En el campo de las pruebas de RF, como en las pruebas de rendimiento de transmisores y receptores de radio, los cables BNC a BNC se utilizan para conectar equipos de prueba como generadores de señales, analizadores de espectro y medidores de potencia.
Puede transmitir señales de prueba entre distintos dispositivos, lo que permite a los probadores medir con precisión diversos parámetros de los equipos de RF, como la potencia de transmisión, la respuesta en frecuencia, las características del espectro, etc.
Red de comunicaciones
En algunas redes de comunicación específicas, como en pequeñas redes de área local para conectar módulos de comunicación por radiofrecuencia, o en la conexión interna de equipos de estaciones terrenas de comunicación por satélite, los cables BNC a BNC también desempeñan un papel importante. Ayudan a construir un enlace de comunicación estable y garantizan la transmisión eficaz de las señales de comunicación.
Selección y precauciones de uso del cable de BNC a BNC
¿Qué hay que tener en cuenta al elegir un cable BNC?
BNC Longitud del cable
Elija la longitud de cable adecuada en función de la aplicación. Si el cable es demasiado largo, aumentará la atenuación de la señal. Por ejemplo, en un sistema de videovigilancia pequeño, si la distancia entre la cámara y el DVR es corta, elegir un cable BNC a BNC más corto puede reducir la atenuación de la señal y mejorar la calidad de la señal de vídeo.
Gama de frecuencias de transmisión
Los distintos escenarios de aplicación tienen diferentes requisitos para el rango de frecuencia de transmisión del cable. En las pruebas de RF, si necesita probar señales de alta frecuencia, como señales en la banda de ondas milimétricas, necesita elegir un cable BNC a BNC que pueda soportar la transmisión de alta frecuencia correspondiente.
Calidad y marca del cable BNC
Elegir un cable BNC a BNC de calidad fiable y conocida marca de cables de audio puede garantizar su rendimiento y estabilidad. Algunos cables de calidad inferior pueden presentar problemas como un apantallamiento deficiente y una gran atenuación de la señal.
¿Qué debo tener en cuenta al utilizar cables BNC?
Conexión correcta
Cuando conecte un cable BNC a BNC, asegúrese de que la interfaz BNC está firmemente conectada. Es necesario girar la estructura de conexión de bayoneta para evitar que un mal contacto provoque la interrupción o inestabilidad de la señal. En un sistema de videovigilancia, si la interfaz BNC no está firmemente conectada, puede provocar que la pantalla de vigilancia parpadee o se pierda.
Evitar flexiones excesivas
Aunque el cable BNC a BNC tiene un cierto grado de flexibilidad, una flexión excesiva puede dañar la estructura interna de la línea de transmisión y afectar a la transmisión de la señal. Especialmente cuando utilice un cable BNC a BNC fabricado con un cable coaxial más fino, preste más atención para evitar un doblado excesivo.
Algunas preguntas frecuentes
¿Para qué sirve un cable BNC a BNC?
Los cables BNC a BNC se utilizan principalmente para conectar dispositivos con conectores BNC, que suelen encontrarse en sistemas de videovigilancia, equipos de prueba y aplicaciones de red.
¿Cuál es la diferencia entre un cable BNC y un cable coaxial?
Un cable BNC es un tipo de cable coaxial. El término "BNC" se refiere específicamente al tipo de conector en cada extremo del cable. Por su parte, cable coaxial describe la construcción del cable, que consta de un conductor central rodeado por un aislante dieléctrico y una pantalla.
¿Cómo se conecta un cable BNC?
Para conectar un cable BNC, sólo tienes que enroscar el conector BNC en el puerto correspondiente de tu dispositivo. Asegúrate de que la conexión sea segura para evitar pérdidas de señal o interferencias.
¿Cuál es la diferencia entre un conector BNC macho y uno hembra?
Un conector BNC macho tiene una clavija central, mientras que un conector BNC hembra tiene un orificio central. Para conectar dos dispositivos, necesitarás un conector macho y otro hembra.
¿Puedo alargar un cable BNC?
Aunque es posible alargar un cable BNC conectando dos cables mediante un acoplador BNC, en general no se recomienda, ya que puede introducir pérdidas de señal e interferencias adicionales. Si es posible, es mejor utilizar un único cable más largo.
Conclusión
Como cable de conexión importante, el cable BNC a BNC desempeña un papel indispensable en muchos campos, como la videovigilancia, las pruebas de RF y las redes de comunicación, debido a su estructura única, su excelente rendimiento y su amplia aplicabilidad.
En aplicaciones prácticas, la correcta selección y uso de cables BNC a BNC es de gran importancia para garantizar la transmisión estable de la señal, el funcionamiento normal de los equipos y la optimización del rendimiento de todo el sistema.
