Si vous aimez le matériel audio, vous avez peut-être vu Câbles XLR et Câbles TRS. Ces câbles permettent de transmettre le son d'un appareil à un autre. Mais parfois, vous devez connecter des sorties XLR symétriques à une entrée TRS asymétrique. Ce guide vous montrera comment faire !
Si vous pensez qu'il est difficile de bricoler les câbles vous-même, vous pouvez également choisir d'acheter directement les câbles. le câble symétrique xlr vers trs.
Table des matières
Qu'est-ce qu'un câble XLR ?
Que signifie xlr ?? Un câble XLR possède trois broches à l'intérieur de son connecteur. Ces broches permettent d'envoyer des signaux forts et clairs. La plupart des câbles XLR sont symétriquesIls transportent donc deux versions du signal audio afin d'éliminer les bruits parasites. Cependant, certains appareils ont besoin de signaux asymétriques.
Qu'est-ce qu'un connecteur TRS ?

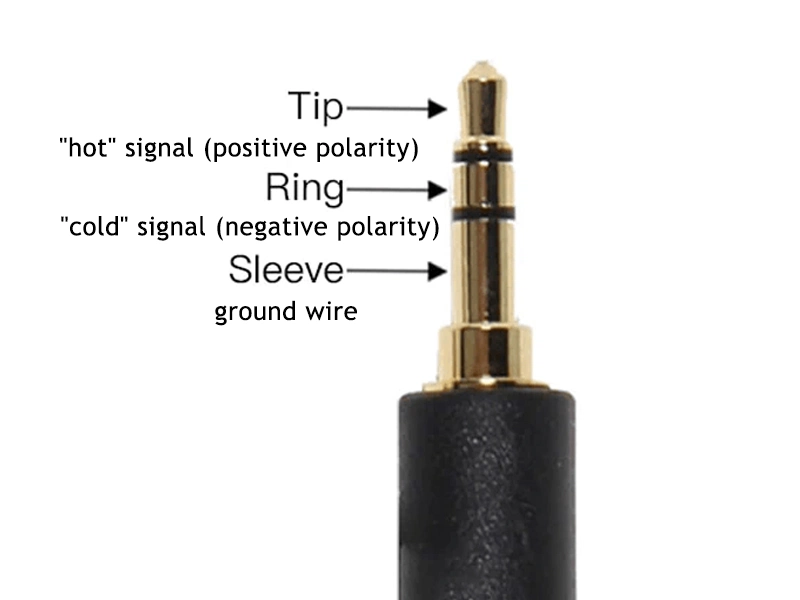

Un connecteur TRS (Tip-Ring-Sleeve) ressemble à une prise de casque. Il se compose de trois parties :
- Pointe (T) - Elle achemine le signal audio droit.
- Anneau (R) - Il transporte le signal audio gauche.
- Manchon (S) - Il s'agit de la connexion à la terre.
Les connecteurs TRS peuvent transporter de l'audio stéréo, tout comme les câbles XLR. Mais si vos sorties XLR sont symétriques et que votre entrée TRS est asymétrique, vous devez câbler les câbles avec soin.
Pour en savoir plus sur les connecteurs TRS, veuillez lire l'article - Connecteurs TRS : Un guide complet.
Comment fabriquer un câble XLR symétrique vers un câble TRS asymétrique
Bien que les câbles XLR offrent une meilleure réjection du bruit, ils ne sont pas toujours nécessaires pour toutes les applications audio. Envisagez d'utiliser des câbles XLR symétriques dans les cas suivants :
Voici ce dont vous avez besoin :
- Deux connecteurs mâles XLR à 3 broches
- Un connecteur TRS de 1/4 de pouce (ou 3,5 mm si nécessaire)
- Câble audio à trois conducteurs
- Fer à souder et soudure
- Pince à couper et à dénuder les fils
- Ruban adhésif ou gaine thermorétractable

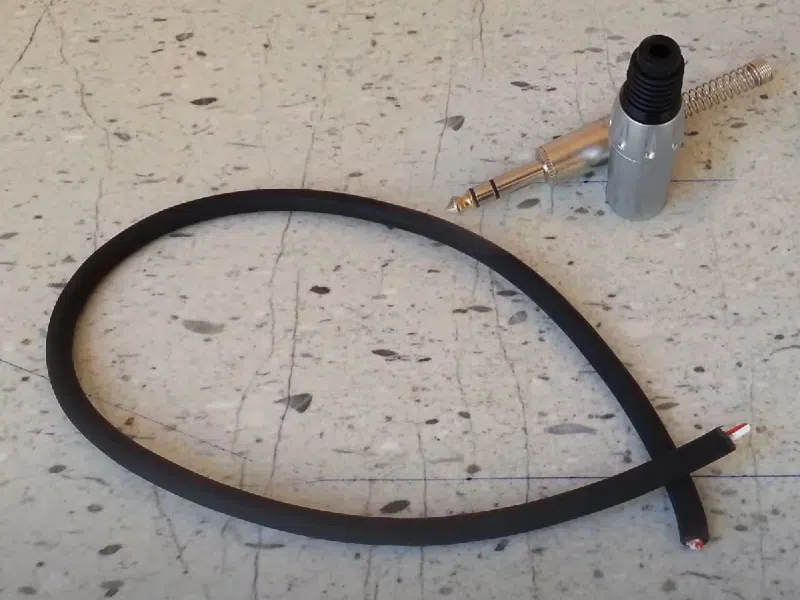

Étape 1 : Préparation des fils
Coupez votre câble audio à la longueur voulue et dénudez l'isolant extérieur pour faire apparaître les trois fils à l'intérieur :
- Rouge (audio droite / Hot)
- Blanc (audio gauche / froid)
- Nu ou blindage (terre)
Dénudez une petite section de chaque fil pour pouvoir les connecter.
Étape 2 : Connecter les connecteurs XLR

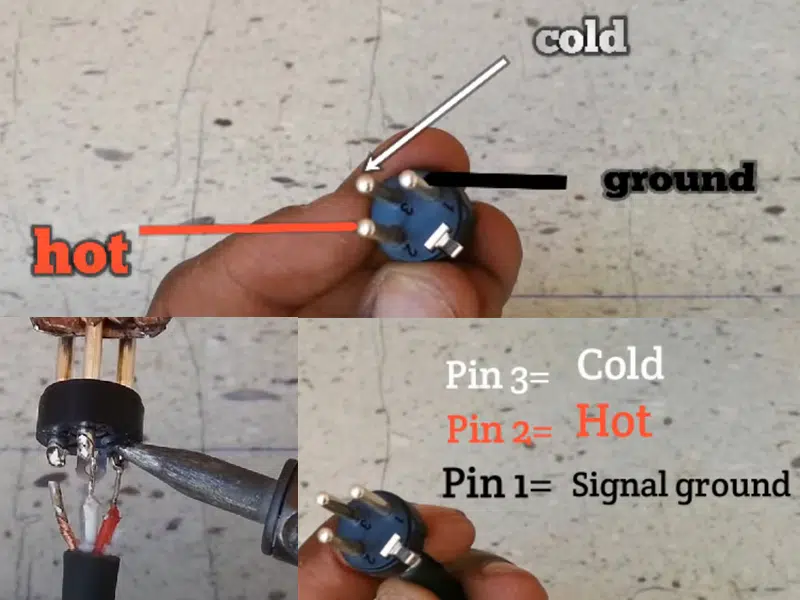

Chaque connecteur XLR comporte trois broches :
- Broche 1 - Masse (blindage)
- Broche 2 - Hot (signal audio)
- Broche 3 - froid (signal audio inversé)
Pour chaque connecteur XLR :
- Souder le fil de blindage à la broche 1.
- Souder le fil chaud (rouge pour la droite, blanc pour la gauche) à la broche 2.
- Souder le fil froid (broche 3) à la broche 1 pour éviter toute perte de signal.

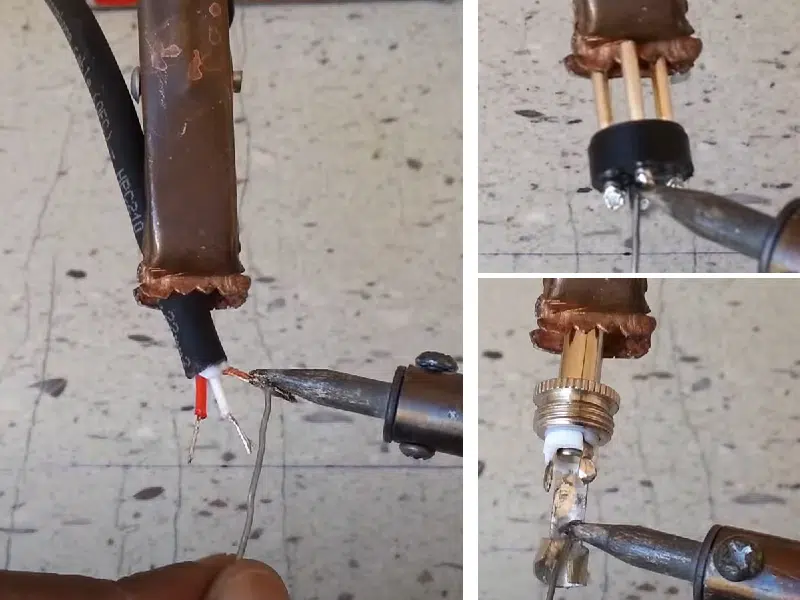

Étape 3 : Raccordement du connecteur TRS
- Souder le fil chaud droit (rouge) à la pointe (T).
- Souder le fil chaud gauche (blanc) à l'anneau (R).
- Souder le fil de blindage à la douille (S).
Étape 4 : Isoler et sécuriser les connexions
Utilisez du ruban adhésif ou une gaine thermorétractable pour couvrir les connexions soudées. Assurez-vous qu'il n'y a pas de fils détachés ou de pièces métalliques exposées. Ensuite, réassemblez les connecteurs solidement.
Pourquoi cela fonctionne-t-il ?
Les signaux XLR symétriques ont un signal chaud et un signal froid. Comme les entrées TRS asymétriques n'utilisent qu'un seul signal par canal, nous relions le signal froid à la masse (broche 3 à broche 1) pour éviter les interférences. Cette méthode permet de conserver un son propre et de réduire le bruit.
- Conseils pour de meilleurs résultats
- Les câbles doivent être courts pour réduire le bruit.
- Évitez de placer les câbles à proximité des cordons d'alimentation pour éviter les interférences.
- Utilisez des connecteurs et des soudures de qualité pour une connexion solide.
Quelques questions fréquemment posées
Les câbles XLR doivent-ils être équilibrés ?
Non, les câbles XLR peuvent transporter des signaux symétriques et asymétriques. Toutefois, ils sont principalement conçus pour les signaux audio symétriques afin de réduire le bruit et les interférences.
Puis-je brancher une sortie asymétrique sur une entrée symétrique ?
Oui, mais le signal restera asymétrique. Certaines entrées symétriques acceptent automatiquement les signaux asymétriques, mais dans d'autres cas, vous aurez besoin d'un boîtier direct ou d'un câblage approprié pour éviter les pertes de signal ou les problèmes de bruit.
Comment équilibrer un signal audio asymétrique ?
Vous pouvez utiliser un boîtier DI (Direct Injection) ou un transformateur balun pour convertir un signal asymétrique en un signal symétrique. Un circuit actif, tel qu'un pilote de ligne symétrique, peut également être utilisé pour améliorer l'intégrité du signal.
Conclusion
La fabrication d'un câble XLR symétrique vers un câble TRS asymétrique est simple si l'on suit les bonnes étapes. En câblant correctement les câbles, vous pouvez connecter du matériel audio professionnel à des appareils grand public sans perdre en qualité sonore. Vous pouvez désormais profiter d'un son clair et sans bruit !
