Les câbles RCA sont largement utilisés dans les home cinémas, les systèmes audio des voitures et les équipements de studio pour transmettre des signaux analogiques. Toutefois, lorsque le son se coupe, se déforme ou disparaît complètementUn câble RCA endommagé pourrait être à l'origine de ce problème. Le moyen le plus fiable de tester un câble RCA avec un multimètre.
Dans ce guide, nous vous montrons comment tester rapidement et précisément vos câbles RCA à l'aide d'un multimètre - que vous soyez vérification de la continuité, des ruptures ou des courts-circuits internes.
🔧 Guide rapide : Test des câbles RCA à l'aide d'un multimètre
Avant d'entrer dans le détail des procédures, voici un aperçu rapide des principales étapes du test des câbles RCA à l'aide d'un multimètre. Cette section est particulièrement utile si vous êtes déjà familiarisé avec l'électronique de base ou si vous avez simplement besoin d'un rappel rapide.
- Régler le multimètre sur mode continuité (ou ohms).
- Touchez les sondes à chaque extrémité du même conducteur (d'un bout à l'autre, d'une manche à l'autre).
- Lire l'affichage - vous devez obtenir une résistance très faible (proche de 0 Ω).
- Test entre la pointe et le manchon - le multimètre doit lire 'OL' ou pas de continuité.
- Si l'un de ces résultats est incorrect, le câble RCA est défectueux.
Faites défiler vers le bas pour obtenir la version détaillée, étape par étape, avec des images et des conseils de pro.
Table des matières
Préparez vos outils
Vous aurez besoin de.. :
- Un multimètre numérique (de préférence avec mode continuité)
- Le câble RCA en question
- Une surface plane pour la stabilité
🧪 Étape par étape : Comment utiliser un multimètre pour tester les câbles RCA
Maintenant que vous avez vu le processus global, décomposons chaque étape plus en détail. Que vous soyez novice en matière d'utilisation d'un multimètre ou que vous souhaitiez simplement faire preuve de rigueur, le guide suivant vous guidera à travers chaque étape avec clarté et précision.
Étape 1 : Inspecter visuellement le câble RCA
Avant le test :
- Vérifier si goupilles pliées ou cassées
- Rechercher isolation effilochée ou sections de câble écrasées
- Examiner les deux les connecteurs rca ne sont pas corrodés ou desserrés
💡 Conseil : Bien qu'ils ne fassent pas partie des tests électriques, les indices visuels révèlent souvent des dommages physiques qui peuvent causer des dommages à l'environnement. les problèmes de connexion.

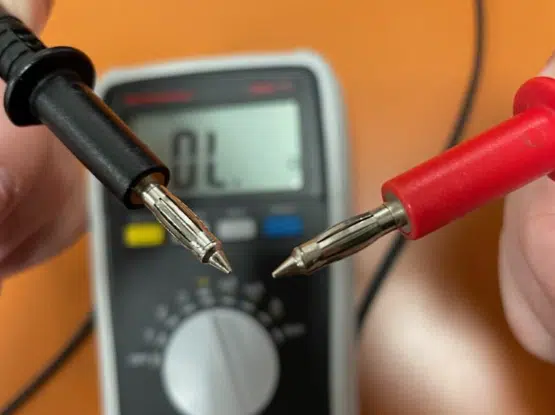

Étape 2 : Régler le multimètre en mode continuité
- Le mode continuité est généralement marqué par un symbole comme 📶 ou un symbole de diode (➤|-).
- Si votre multimètre ne dispose pas d'un mode de continuité dédié, vous pouvez utiliser les ohms (Ω) à la place.

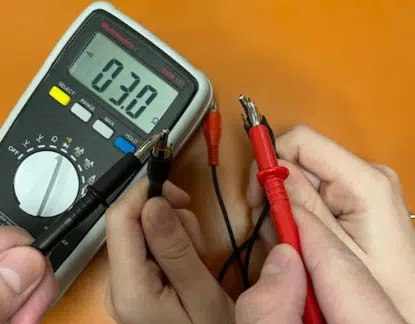

Étape 3 : Test de la broche centrale (trajet du signal)
La broche centrale est le conducteur principal pour la transmission du signal.
- Insérez la sonde rouge dans la broche centrale de l'une des extrémités de l'ACR.
- Insérez la sonde noire dans la broche centrale de l'autre extrémité.
✅ Bon câble : Vous devez entendre un bip (en mode continuité)ou voir une lecture de la résistance proche de 0 ohms.
❌ Câble défectueux : Pas de signal sonore ou un signal très résistance élevée (>1 ohm ou "OL").

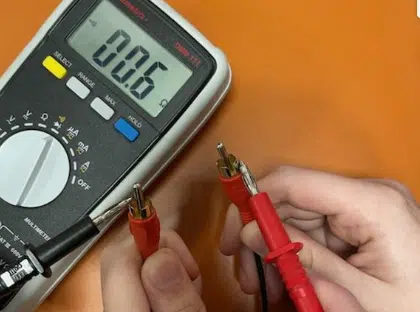

Étape 4 : Test de l'anneau extérieur (trajet de mise à la terre)
- Mettez la sonde rouge en contact avec l'anneau métallique extérieur (manchon) d'un connecteur RCA.
- Mettez la sonde noire en contact avec la même douille sur l'autre connecteur.
✅ Bon câble : Bip sonore ou ohms proches de zéro.
❌ Câble défectueux : Pas de lecture ou résistance très élevée.

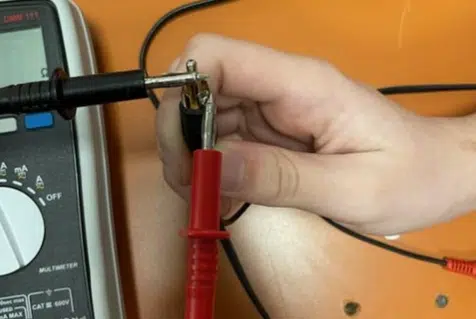

Étape 5 : Vérification de l'absence de courts-circuits (test de l'extrémité à la manche)
- Cela permet de s'assurer que le signal et la masse ne sont pas court-circuités à l'intérieur du câble.
- Placez une sonde sur la broche centrale et l'autre sur l'anneau extérieur du même connecteur.
✅ Câble approprié : Il doit indiquer OL (boucle ouverte) ou ne pas émettre de signal sonore.
❌ Câble court-circuité : Toute continuité ou faible résistance signifie qu'il y a un court-circuit - le câble doit être remplacé.
Articles connexes
Si vous souhaitez en savoir plus sur les câbles RCA, vous pouvez lire les articles suivants :
Quelques questions fréquemment posées
Comment savoir si vos câbles RCA sont défectueux ?
Signes de câbles RCA défectueux :
- Pas de signal audio/vidéo
- Crépitements, craquements ou bruits statiques
- Perte intermittente de signal
- Mauvaise qualité vidéo ou distorsion des couleurs
- Le signal ne fonctionne que lorsque le câble est positionné d'une certaine manière
Comment tester un câble RCA sans multimètre ?
- Test d'oscillation : Déplacer doucement les connecteurs pendant la lecture audio/vidéo.
- Inspection visuelle : Vérifiez que les connecteurs ne sont pas endommagés, que les broches ne sont pas pliées ou que les fils ne sont pas effilochés.
- Test sur un autre appareil : Essayer les câbles sur un autre système audio/vidéo
Quelle tension doit avoir la sortie audio RCA ?
Niveaux audio RCA typiques :
- Niveau de ligne : 0,3-2 volts RMS
- Équipement grand public : Généralement autour de 0,5-1 volt
- Équipement professionnel : Jusqu'à 1,2-2 volts
- Niveau phono : Beaucoup plus bas, 1-5 millivolts
Pouvez-vous réparer un câble RCA cassé ?
Oui, souvent réparable :
- Connexions desserrées : Ressouder les joints des connecteurs
- Fil rompu : Épisser et souder une nouvelle section
- Mauvais connecteur : Remplacer par une nouvelle fiche RCA
- Ruptures multiples : Il est généralement préférable de remplacer l'ensemble du câble
Quelle est la différence entre un câble RCA bon marché et un câble RCA onéreux ?
Principales différences :
- Blindage : Les câbles de meilleure qualité ont une protection supérieure contre les interférences
- Qualité de construction : connecteurs et serre-fils de qualité supérieure
- Calibre du fil : Cuivre plus épais pour une meilleure transmission du signal
- Placage d'or : Empêche la corrosion des connecteurs
Quelle est la longueur des câbles RCA sans perte de signal ?
Longueurs pratiques :
- Audio : Jusqu'à 25-50 pieds avec des câbles de bonne qualité
- Vidéo : 10-15 pieds maximum pour la vidéo composite
- Trajets plus longs : Peut nécessiter des amplificateurs de signal ou des baluns
- La qualité compte : Des câbles de meilleure qualité peuvent parcourir de plus longues distances
Pourquoi les câbles RCA sont-ils de couleur rouge, blanche et jaune ?
Code couleur standard :
- Rouge : Canal audio droit
- Blanc : Canal audio gauche
- Jaune : Signal vidéo composite
- Autres couleurs : Utilisées pour la vidéo composante (rouge/vert/bleu) ou l'audio numérique.
Conclusion
Tester les câbles RCA à l'aide d'un multimètre est simple, rapide et efficace. En plaçant seulement quelques sondes, vous pouvez vérifier la continuité, détecter les ruptures internes et prévenir les problèmes de court-circuit.
Qu'il s'agisse de maintenir un système audio d'une voiture ou dépannage d'un équipement de cinéma à domicile, un multimètre est votre meilleur allié pour garder votre chaîne de signal RCA propre et fonctionnelle.
Si vous souhaitez bricoler votre propre câbles audio ou ne trouve pas le câble audio droit marque du filJ'espère que l'article suivant pourra vous aider :
