Alors que la plupart des câbles audio et les fils sont principalement concernés par la longueur et la connecteur du haut-parleur compatibilité, fil de haut-parleur nécessite une approche plus nuancée. Il est essentiel de comprendre le calibre des câbles d'enceintes pour obtenir des performances audio optimales.
Pour plus d'informations sur le calibre des câbles de haut-parleurs, veuillez lire Guide des fils de haut-parleurs - Calibre, longueur et type.
Table des matières
Comprendre le calibre des fils d'enceintes
Le calibre d'un câble d'enceinte fait référence à l'épaisseur ou au diamètre du fil utilisé pour connecter des enceintes audio à un amplificateur ou à un récepteur. Il est souvent mesuré à l'aide du Calibre de fil américain (AWG) où un numéro de calibre inférieur indique un fil plus épais.
Plus le numéro AWG est élevé, plus le fil est fin. Cela peut sembler contre-intuitif, mais il s'agit d'une méthode standard pour mesurer le calibre des fils. Ainsi, un fil de calibre 12 est plus épais qu'un fil de calibre 18.
Les fils de haut-parleurs les plus courants sont de calibre 12, 14, 16 et 18. L'épaisseur du fil a un impact direct sur la résistance globale de votre circuit de haut-parleurs, qui à son tour affecte le transfert de puissance entre votre amplificateur et vos haut-parleurs.
Pour la plupart des installations audio domestiques, un fil de calibre 14 ou 16 est le meilleur calibre pour les câbles de haut-parleurs, mais pour les systèmes haut de gamme ou les câbles plus longs, un fil de calibre 12 peut s'avérer plus approprié.
La résistance est la résistance au flux du courant électrique. L'épaisseur du fil d'enceinte affecte directement sa valeur de résistance. Plus le fil de haut-parleur est épais (plus le numéro de calibre est petit), plus la résistance est faible et plus il peut transporter de courant. Cela permet de réduire la perte de signal lors de la transmission, garantissant ainsi une qualité sonore pure, en particulier pour les transmissions longue distance ou les systèmes audio à haute puissance.
Comment mesurer le calibre des fils d'enceintes
Comprendre la mesure du calibre des fils d'un haut-parleur
L'American Wire Gauge (AWG) est une norme basée sur la section transversale d'un fil, utilisée pour mesurer l'épaisseur d'un fil. Plus la valeur AWG est élevée, plus le fil est fin et plus la résistance est grande ; plus la valeur est petite, plus le fil est épais et plus la résistance est faible. Cette méthode de mesure permet de refléter plus précisément les propriétés conductrices du fil. Lors de la sélection d'un fil de haut-parleur, le choix de la valeur AWG appropriée en fonction des exigences de puissance du système audio et de la longueur du câble peut garantir la pureté et la stabilité de la qualité du son. La large application du système AWG nous permet de sélectionner le fil approprié en fonction de différents scénarios d'application, optimisant ainsi les performances des appareils électroniques.
Plusieurs méthodes courantes de mesure du calibre des fils
La précision de la mesure du calibre des fils de haut-parleurs est directement liée à l'optimisation de la qualité du son. Les paragraphes suivants présentent plusieurs méthodes de mesure couramment utilisées et les expliquent en détail en les associant à des scénarios d'application réels :
Utilisation d'un tableau des calibres de câbles de haut-parleurs
Une table de jaugeage est un ensemble de plaques métalliques percées de trous de différents diamètres. En insérant le fil dans le trou et en trouvant le trou le plus serré, on peut lire le calibre du fil correspondant. Pour plus de précision, faites la moyenne de plusieurs mesures. Sélectionnez la partie du fil qui est droite, sans joint et sans nœud pour la mesure. Les tables de calibres sont disponibles dans une variété de spécifications. Sélectionnez un tableau de calibres qui correspond à la gamme de diamètres du fil à mesurer. Cette méthode est simple et intuitive, et c'est la plus répandue chez les particuliers.

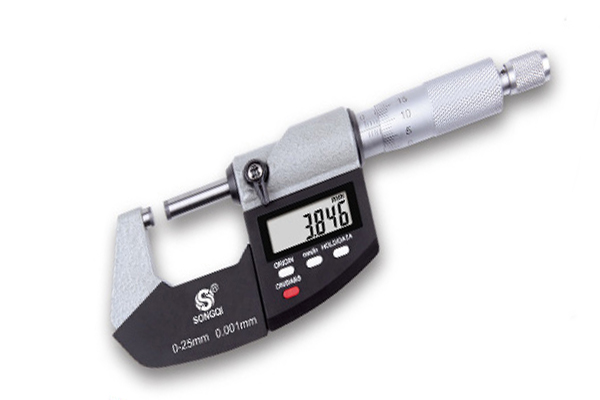

Utilisation d'un micromètre
Le micromètre mesure le diamètre du fil à l'aide d'une structure mécanique de précision avec une grande exactitude. L'utilisation d'un micromètre requiert certaines compétences afin de garantir l'uniformité de la force de mesure et d'éviter d'endommager le fil. Le micromètre doit être étalonné régulièrement pour garantir la précision de la structure de mesure.
Utilisation d'un pied à coulisse numérique
Le pied à coulisse numérique combine les caractéristiques d'un pied à coulisse et d'un affichage électronique, avec un fonctionnement simple et une grande précision. L'unité de mesure d'un pied à coulisse numérique est généralement le millimètre, qui doit être converti selon le tableau de comparaison des calibres de fils. Sélectionnez la plage de mesure appropriée en fonction du diamètre du fil. Facile à lire et d'une grande précision, il convient à divers scénarios de mesure.
Utiliser un diamètre de fil
Une jauge de diamètre de fil est un instrument spécifiquement utilisé pour mesurer le diamètre d'un fil. Il est simple et rapide à utiliser. Choisissez une plage de mesure appropriée : Choisissez une plage de mesure appropriée en fonction du diamètre du fil. Étalonnez régulièrement la jauge de diamètre du fil. Cet instrument est simple à utiliser, rapide à mesurer et convient aux mesures par lots.
Utiliser un tableau de comparaison des diamètres de fils
Il faut d'abord mesurer le diamètre du fil à l'aide d'une règle, puis se référer au tableau de comparaison des diamètres de fils pour trouver le calibre correspondant. Bien que cette méthode soit relativement simple et ne nécessite pas d'outils spéciaux, elle est moins précise que les autres méthodes. Cependant, comparée à d'autres méthodes, elle est moins précise et convient aux cas où la précision n'est pas requise.
Le choix de la méthode de mesure dépend de vos besoins et des outils dont vous disposez. Pour les particuliers, l'utilisation d'un gabarit est la méthode la plus pratique ; pour ceux qui recherchent des mesures de haute précision, vous pouvez utiliser un micromètre ou un pied à coulisse numérique. Au cours du processus de mesure, veillez à choisir les bons outils, à maîtriser les bonnes méthodes de mesure et à tenir compte de l'influence des facteurs environnementaux pour obtenir des résultats de mesure précis.
Points à noter lors de la mesure :
- Température ambiante : Les variations de température peuvent affecter le diamètre du fil ; il convient donc de tenir compte de la température ambiante lors de la mesure.
- Matériau du fil : La méthode de mesure du diamètre des fils de différents matériaux peut être légèrement différente.
- Norme de calibre des fils : Il existe de nombreuses normes de calibre des fils, les plus courantes étant l'American Wire Gauge (AWG) et les millimètres. Lors de la prise de mesures, il convient d'indiquer clairement la norme utilisée.
Importance du calibre du câble d'enceinte
Le calibre du fil de haut-parleur, c'est-à-dire l'épaisseur du fil, a un impact crucial sur les performances et la sécurité du système de sonorisation. Choisir le bon calibre de fil permet non seulement de garantir la pureté et la stabilité de la qualité du son, mais aussi d'éviter efficacement les risques de sécurité.
Le calibre des fils d'enceinte, mesuré en American Wire Gauge (AWG), a un impact significatif sur la qualité sonore de votre système audio. Un numéro de calibre inférieur indique un fil plus épais, ce qui offre plusieurs avantages :
Réduction de la perte de signal
Un fil plus épais présente une résistance plus faible, ce qui minimise l'atténuation du signal sur de longues distances. L'utilisation d'un fil de plus grande section permet d'éviter les problèmes de surchauffe. Cela garantit que le signal audio atteint le haut-parleur avec une plus grande fidélité.
Amélioration de la tenue en puissance
Les fils de faible calibre peuvent supporter une puissance de sortie plus élevée, ce qui les rend idéaux pour les systèmes à forte puissance et les systèmes avec des câbles plus longs. Les fils d'enceinte de faible calibre (plus grand diamètre) peuvent transporter plus de puissance que les fils de plus grand calibre. D'une manière générale, les fils de faible calibre sont meilleurs que les fils de fort calibre.
Équipements longue distance
Le choix du bon AWG est également un facteur important lorsqu'il s'agit d'équipement audio longue distance. En outre, il permet d'éviter les ruptures internes du câble lorsqu'il doit être enroulé, plié, tiré ou manipulé d'une autre manière. Le fil toronné est également plus résistant à la flexion et à la rupture que le fil plein.
Réponse améliorée dans les basses
Un fil plus épais peut mieux transmettre les signaux de basse fréquence, ce qui permet d'obtenir une réponse plus forte et mieux définie dans les graves. Lorsque vous utilisez un fil de haut-parleur avec un AWG inférieur, vous pouvez augmenter la résistance physique du fil.
Principaux éléments à prendre en compte pour choisir le calibre du fil d'enceinte
Pour garantir des performances audio optimales, plusieurs facteurs doivent être pris en compte lors du choix du calibre du câble d'enceinte, notamment l'impédance, la longueur du câble, la puissance de l'amplificateur et la qualité sonore souhaitée.
Impédance du haut-parleur
L'impédance de vos enceintes joue un rôle important dans la détermination du calibre optimal du câble d'enceinte. L'impédance, mesurée en ohms, reflète la résistance d'un haut-parleur au courant électrique. Voici comment l'impédance des enceintes influe sur le choix du calibre des câbles :
- Impédance plus faible (4 ohms ou moins) : nécessite un fil de calibre plus épais (14 ou 12) pour supporter des demandes de courant plus élevées.
- Un fil de calibre 16 peut être un bon compromis pour des enceintes de 6 ohms.
- Impédance plus élevée (8 ohms) : nécessite généralement un fil de calibre plus fin (18 ou 16).
Toutefois, pour les câbles plus longs (50 pieds ou plus), envisagez de passer à un calibre plus épais (calibre 12 ou 14) afin de minimiser la perte de signal.
En comprenant la relation entre l'impédance des haut-parleurs et le calibre des fils, vous pouvez garantir des performances audio optimales et éviter des problèmes potentiels tels que la perte de signal et les limitations de puissance.
Longueur du fil de l'enceinte
La longueur de votre câble d'enceinte joue un rôle important dans la détermination du calibre optimal. Plus la longueur du câble augmente, plus la résistance à l'intérieur du câble augmente. Cette résistance accrue peut entraîner une perte de signal, une diminution de la qualité du son et d'éventuelles limitations de puissance.
Pour la plupart des installations de home cinéma standard avec des câbles relativement courts, un câble de calibre 14 ou 16 est suffisant. Toutefois, pour les parcours plus longs, tels que ceux requis pour les enceintes extérieures ou les installations murales, il est conseillé d'opter pour un calibre plus épais, comme le calibre 12 ou même le calibre 14, afin de minimiser la perte de signal.
Pour calculer la longueur de câble nécessaire :
Mesurez la distance en ligne droite entre l'amplificateur et chaque enceinte. Ajoutez 5 pieds supplémentaires à chaque mesure pour tenir compte du jeu potentiel et des besoins d'installation.
Exigences en matière d'alimentation des haut-parleurs
Un facteur crucial dans la sélection du calibre approprié du fil de haut-parleur est la capacité de traitement de la puissance de vos haut-parleurs. Les haut-parleurs plus puissants nécessitent un fil de calibre plus épais pour gérer l'augmentation du courant électrique sans perte de signal significative ou surchauffe.
Pour déterminer le calibre de fil optimal, consultez les spécifications de votre enceinte ou contactez le fabricant. Il pourra vous donner des recommandations spécifiques en fonction de la puissance nominale et de l'impédance du haut-parleur.
- Enceintes de faible puissance : Pour les enceintes de puissance modérée, un fil de calibre 16 est souvent suffisant.
- Haut-parleurs de forte puissance : Les haut-parleurs de forte puissance, en particulier les subwoofers, peuvent nécessiter un câble de calibre 12 ou même 10 pour gérer les demandes de courant accrues.
Qualité audio souhaitée
Si vous êtes audiophile ou si vous disposez d'un système audio haute fidélité, l'utilisation d'un fil plus épais (de plus faible calibre) peut vous être utile.
Une résistance plus faible dans un câble plus épais signifie moins de perte de signal et un meilleur transfert du signal audio, ce qui peut conduire à une meilleure qualité audio.
Un fil plus fin (valeurs de calibre plus élevées) peut convenir à des systèmes audio domestiques moyens, et toute différence de qualité audio peut être imperceptible.
Si nous dépensons une fortune lorsque nous sélectionnons des haut-parleurs, nous ne pouvons pas non plus ignorer les fils des haut-parleurs.
Quelques questions fréquemment posées
Que signifie le terme "calibre du câble de l'enceinte" ?
Le calibre d'un câble d'enceinte fait référence à l'épaisseur du conducteur dans le câble, généralement mesurée en American Wire Gauge (AWG). Un numéro AWG inférieur indique un conducteur plus épais.
Quelle est l'influence du calibre du câble de l'enceinte sur la qualité du son ?
Un calibre plus épais (AWG inférieur) permet généralement une capacité de courant plus élevée, réduisant la chute de tension et améliorant la réponse des basses. Toutefois, d'autres facteurs tels que la longueur du câble, le matériau et l'impédance du système jouent également un rôle.
Quel calibre de câble de haut-parleur dois-je utiliser ?
Le calibre optimal dépend de facteurs tels que la puissance de l'amplificateur, l'impédance des enceintes et la longueur du câble. Consultez les manuels de votre amplificateur et de vos enceintes ou consultez un professionnel de l'audio.
Puis-je utiliser des câbles de calibre différent pour mes enceintes ?
Il est généralement recommandé d'utiliser le même calibre pour toutes les enceintes connectées à un amplificateur afin de maintenir un système équilibré. Cependant, dans certains cas spécifiques, de légères variations peuvent être acceptables.
Quelle est la différence entre un câble de haut-parleur à âme pleine et un câble de haut-parleur à âme torsadée ?
Les câbles à torons sont constitués de plusieurs conducteurs plus petits, ce qui leur confère une plus grande souplesse et une meilleure résistance à la rupture. Les câbles à âme pleine sont constitués d'un seul conducteur, qui peut être plus rigide mais qui peut offrir une conductivité légèrement meilleure.
Quelle doit être la longueur de mes câbles d'enceintes ?
Mesurez la longueur entre les appareils et ajoutez 1 à 2 pieds (environ 30 à 60 cm). Les câbles des enceintes doivent être aussi courts que possible pour minimiser la perte de signal.Guide des fils de haut-parleurs - Calibre, longueur et type)
Conclusion
Des fils d'enceintes différents ont une grande influence sur la qualité du son, et des connecteurs de câbles d'enceintes différents ont également une influence sur la qualité du son. Plus vous comprenez ces accessoires dans une installation audio, plus vous obtiendrez un meilleur système audio.
