Comment brancher des fiches bananes ? Le branchement de haut-parleurs à votre système audio peut parfois s'avérer délicat, surtout lorsqu'il s'agit d'extrémités de fils dénudés. Les fiches bananes rendent ce processus beaucoup plus facile et plus propre. Si vous avez acheté des fiches banane mais ne savez pas comment les connecter correctement, ce guide vous guidera pas à pas. Que vous installiez un système de home cinéma ou que vous modernisiez votre installation stéréo, apprendre à brancher correctement des fiches banane vous fera gagner du temps et vous évitera des frustrations à long terme.
Comment connecter des fiches bananes : Etapes rapides
- Dénuder le câble - Retirez environ 10 à 12 mm d'isolant de l'extrémité du fil de l'enceinte.
- Tordre les mèches - Torsadez fermement les brins de cuivre exposés pour éviter qu'ils ne s'effilochent.
- Insérer le fil - Dévissez la fiche banane et insérez le fil dans le trou ou le canal.
- Sécuriser la connexion - Serrez la fiche banane pour fixer fermement le fil.
- Branchez-le - Insérez la fiche banane dans le bornier ou la borne du haut-parleur.
Table des matières
Qu'est-ce qu'une fiche banane ?
Les fiches bananes sont de petits connecteurs qui se fixent aux extrémités des fils de haut-parleurs. Elles tirent leur nom de leur forme légèrement incurvée qui ressemble à une banane. Ces connecteurs bananes facilitent la connexion et la déconnexion des fils de haut-parleurs des récepteurs, des amplificateurs et des haut-parleurs sans avoir à se préoccuper des brins de fil détachés. - Le guide complet des fiches bananes : Tout ce qu'il faut savoir
Avantages de l'utilisation des fiches bananes
L'utilisation de fiches bananes présente plusieurs avantages :
- Facilite la connexion et la déconnexion des enceintes
- Crée une connexion plus sûre
- Empêche l'effilochage des extrémités du fil
- Réduit le risque de court-circuit
- Donne à votre installation un aspect plus propre et plus professionnel

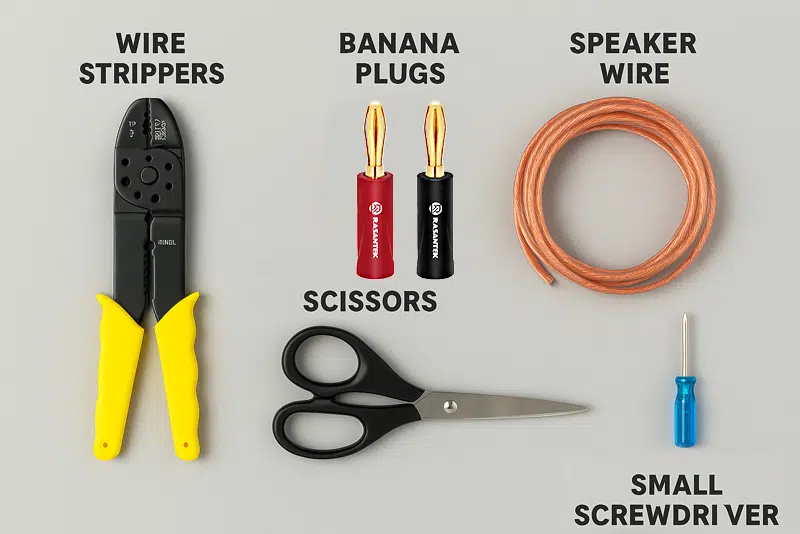

Outils nécessaires
- Pince à dénuder
- Fiches bananes (une paire par fil de haut-parleur)
- Fil de haut-parleur
- Petit tournevis (selon le type de fiches bananes)
- Ciseaux (facultatif)
Étape 1 : Préparer le fil de l'enceinte
Avant d'attacher les fiches bananes, vous devez préparer votre fil de haut-parleur:
- Mesurez et coupez votre fil d'enceinte à la longueur souhaitée.
- Identifiez les fils positif et négatif du haut-parleur. En général, un fil présente une bande, une couleur ou une texture différente pour le distinguer de l'autre.
- Utilisez une pince à dénuder pour retirer environ 1 cm d'isolant de chaque extrémité du fil d'enceinte, révélant ainsi les brins de cuivre à l'intérieur.

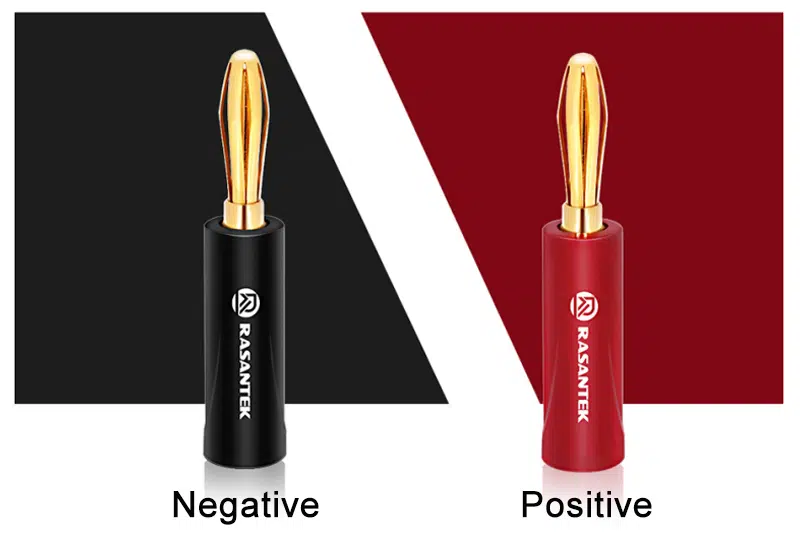

Étape 2 : Identifiez vos fiches bananes
Les fiches bananes sont généralement présentées par paires, le rouge étant réservé aux connexions positives et le noir aux connexions négatives. Assurez-vous de savoir laquelle est laquelle avant de continuer.

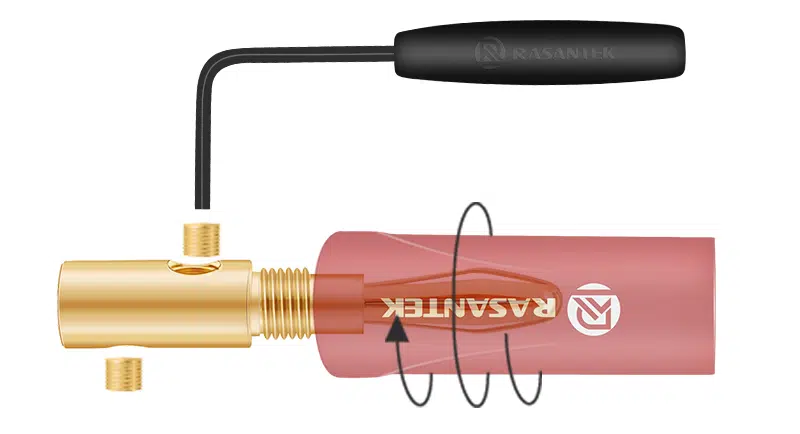

Étape 3 : Dévisser la fiche banane
La plupart des fiches bananes ont une base qui peut être dévissée ou ouverte. Tournez la partie inférieure dans le sens inverse des aiguilles d'une montre pour l'ouvrir. Cela révélera un petit trou ou un canal dans lequel le fil du haut-parleur sera inséré.

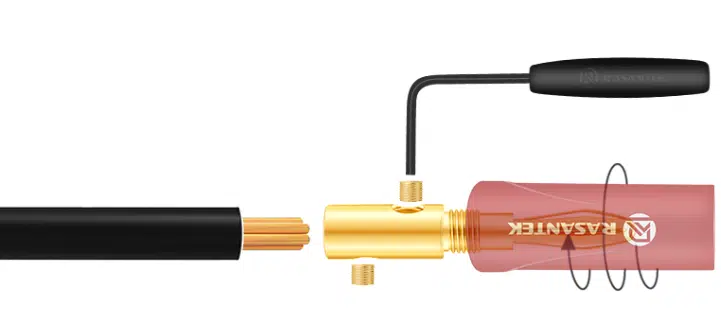

Étape 4 : Insérer le fil
Prenez votre fil de haut-parleur dénudé et insérez-le dans la fiche banane :
- Pour les fiches bananes à vis : Insérez le fil dénudé dans le trou situé à la base de la fiche. Assurez-vous que tous les brins de cuivre sont insérés et qu'aucun ne dépasse.
- Pour les fiches bananes à compression : Faites passer le fil dénudé dans le trou jusqu'à ce que l'isolant rencontre la base de la fiche.
Étape 5 : Fixer le fil
Selon le modèle de votre fiche banane, vous fixerez le fil de l'une ou l'autre des façons suivantes :
- Type à vis : Serrer la base de la fiche en la tournant dans le sens des aiguilles d'une montre jusqu'à ce que le fil soit fermement saisi.
- Type à compression : Repousser l'embase dans le corps de la fiche jusqu'à ce qu'elle s'enclenche.
- Type à vis de réglage : Utilisez un petit tournevis pour serrer la vis de réglage contre le fil.
Assurez-vous qu'il n'y a pas de brins de fil qui dépassent et qui pourraient provoquer un court-circuit.
Étape 6 : Répéter pour toutes les connexions
Répétez les étapes 3 à 5 pour chaque fiche banane à installer. N'oubliez pas d'utiliser des fiches rouges pour les fils positifs et des fiches noires pour les fils négatifs afin de respecter la polarité.
Si vous recherchez des fiches bananes de haute qualité, faciles à installer et offrant une excellente connexion, fiches bananes rasantekaudio sont une excellente option que de nombreux amateurs d'audio recommandent pour leur durabilité et leurs performances.

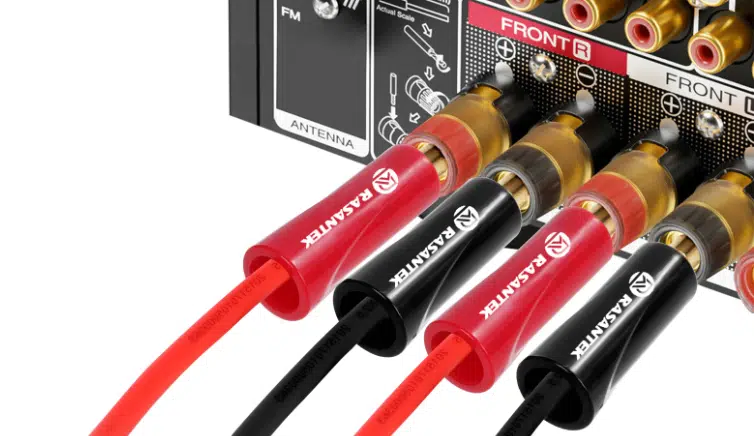

Étape 7 : Connexion à votre équipement
Maintenant que vos fiches bananes sont attachées aux fils de vos enceintes, vous pouvez les connecter à votre équipement :
- Identifiez les bornes des haut-parleurs de votre récepteur ou amplificateur. Elles sont généralement codées par couleur (rouge pour le positif, noir pour le négatif).
- Insérez les fiches bananes directement dans les bornes correspondantes. Elles doivent glisser facilement et s'emboîter parfaitement.
- Répétez ce processus pour toutes les connexions d'enceintes.
Étape 8 : Testez vos connexions
Avant de finaliser votre installation, testez vos connexions :
- Allumez votre équipement audio à faible volume.
- Mettez de la musique ou testez les tonalités.
- Vérifiez qu'il n'y a pas de grésillements, de bourdonnements ou d'absence de son.
- En cas de problème, vérifiez à nouveau vos connexions et assurez-vous que les fiches bananes sont bien insérées.
Les erreurs courantes à éviter
- Ne pas confondre les connexions positives et négatives
- Évitez de laisser des brins de fil détachés à l'extérieur de la prise
- Ne serrez pas trop les fiches à vis, car vous risquez d'endommager le fil.
- Veillez à ce que l'isolant ne soit pas coincé dans le point de connexion.
Quelques questions fréquemment posées
Comment attacher des fiches bananes à un fil de haut-parleur ?
- Dénudez l'extrémité du fil de votre haut-parleur sur une longueur d'environ 1,5 cm.
- Dévisser le corps de la fiche banane pour faire apparaître le point de connexion
- Insérer le fil dénudé dans la borne de la fiche banane
- Serrer le connecteur pour fixer le fil
- Revisser le corps du bouchon
Comment connecter des fiches bananes à un AVR (Audio/Video Receiver) ?
- Repérez les bornes des enceintes à l'arrière de votre AVR
- Assurez-vous que votre AVR est hors tension
- Insérez les fiches bananes dans les bornes correspondantes du haut-parleur (rouge vers rouge/positif, noir vers noir/négatif).
- Veillez à ce que les bouchons soient complètement insérés pour assurer une connexion sûre.
Sur quoi se branchent les pinces bananes ?
Les fiches bananes se connectent à :
- Bornes de raccordement des enceintes sur les récepteurs, les amplificateurs et les enceintes
- Bornes à cinq voies acceptant plusieurs types de connecteurs
- Certains terminaux d'équipements audio professionnels
- Terminaux d'essai d'équipements tels que les multimètres
Tous les récepteurs acceptent-ils les fiches bananes ?
Non. La plupart des récepteurs modernes sont équipés de bornes compatibles, mais les modèles bon marché peuvent n'avoir que des pinces à ressort. Les modèles européens ont souvent des inserts en plastique amovibles dans leurs bornes de raccordement en raison des règles de sécurité.
Conclusion
En suivant ces étapes, vous pourrez connecter correctement les fiches bananes et profiter d'une installation audio plus propre et plus fiable. Le processus est simple une fois que l'on a pris le coup de main, et l'amélioration de la commodité et de la qualité de connexion en vaut la peine.
- Étiqueter les fils si vous mettez en place un système complexe
- Gardez des fiches bananes supplémentaires à portée de main pour un usage ultérieur
- La qualité compte - de meilleures prises maintiendront de meilleures connexions au fil du temps
Si vous souhaitez bricoler votre propre câbles audio ou ne trouve pas le câble audio droit marque du filJ'espère que l'article suivant pourra vous aider :
