Alors que les nouvelles technologies telles que HDMI et Bluetooth sont désormais courantes, les connecteurs RCA sont toujours utilisés par de nombreux amateurs et professionnels de l'audio. Les connecteurs RCA peuvent sembler simples, mais ils jouent un rôle important dans le monde de l'audio et de la vidéo depuis plus de 80 ans. Ils sont faciles à comprendre, abordables et fonctionnent bien pour les systèmes analogiques.
Ce guide explique tout ce qu'il faut savoir sur les fiches RCA, de leur fonctionnement à la manière de choisir la bonne fiche pour votre installation. Que vous soyez débutant ou que vous construisiez un système hi-fi, ces informations vous aideront à utiliser les connecteurs RCA comme un professionnel.
Table des matières
Qu'est-ce qu'un connecteur RCA ?

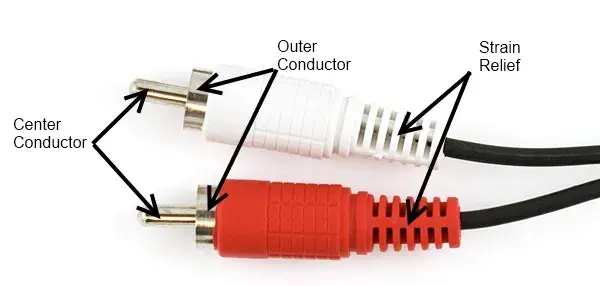

Un connecteur RCA est un type de connecteur audiovisuel (A/V) largement utilisé pour la transmission de signaux audio et vidéo. Le nom "RCA" signifie Radio Corporation of Americal'entreprise qui a développé cette technologie dans les années 1940. Ces connecteurs présentent une conception simple avec une broche centrale qui transporte le signal et une bague métallique extérieure qui sert de connexion à la terre.
Les connecteurs RCA sont une interface courante pour les équipements audiovisuels, également connus sous le nom de connecteurs A/V, où A/V signifie audio/vidéo. Comme ils ont d'abord été utilisés avec les phonographes, ils sont parfois appelés "connecteurs phono" ou "prises audio".
Bien que les gens les associent généralement à la transmission audio analogique, les connecteurs RCA peuvent en fait transmettre différents types de signaux, principalement les suivants :
- Audio analogique : Signaux sonores stéréo
- Audio numérique : S/PDIF (interface numérique Sony/Philips)
- Vidéo composite : Signal vidéo combiné comprenant la luminosité et la couleur
- Vidéo en composantes : Signaux vidéo séparés pour une meilleure qualité
- Signaux modulés par radiofréquence : Dans certaines applications plus anciennes
Les connecteurs RCA utilisent un système de codage couleur standardisé pour aider les utilisateurs à effectuer des connexions correctes.
- Blanc/Noir - audio gauche
- Rouge - canal audio droit
- Jaune - signaux vidéo composites.
En vidéo des composantsLe vert indique la luminosité (Y), tandis que le bleu et le rouge représentent les signaux de différence de couleur (Pb et Pr). Les connecteurs audio numériques sont généralement orange.
Utilisations du connecteur RCA
Les connecteurs RCA sont des maillons essentiels de la chaîne de transmission des signaux audiovisuels entre divers appareils. Vous trouverez généralement ces connecteurs polyvalents sur les appareils suivants téléviseurs, lecteurs DVD et Blu-ray, consoles de jeux, amplificateurs audio, haut-parleurs et même tourne-disques anciens. Leur conception simple mais efficace les rend particulièrement adaptés à la transmission de signaux analogiques, offrant des performances fiables pour les installations audio et vidéo traditionnelles.
Dans les applications automobiles, les connecteurs RCA jouent un rôle essentiel pour systèmes audio pour voitures, reliant les unités principales aux amplificateurs et aux caissons de basse pour une meilleure qualité sonore. Les environnements audio professionnels utilisent également ces connecteurs de manière intensive, avec Contrôleurs de DJ, tables de mixage et équipement de contrôle en studio tous dotés d'entrées et de sorties RCA pour une intégration transparente avec d'autres composants.

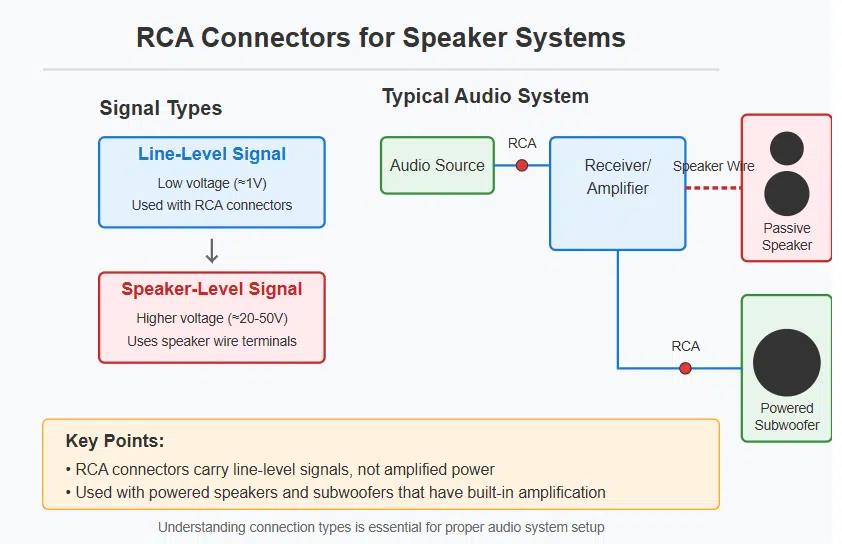

Connecteurs RCA pour haut-parleurs
Les connecteurs RCA remplissent une fonction importante dans les systèmes audio, bien qu'ils soient différents des fils de haut-parleurs traditionnels. Ces connecteurs transmettent principalement des signaux de niveau ligne plutôt qu'une puissance amplifiée, ce qui les rend idéaux pour connecter des appareils sources à des haut-parleurs amplifiés ou à des caissons de basse actifs. Le chemin de signal propre qu'ils fournissent aide à maintenir la fidélité audio dans l'ensemble de votre système audio.
Pour les enceintes amplifiées, les entrées RCA offrent une méthode de connexion standardisée qui réduit les interférences et la dégradation du signal. De nombreux moniteurs actifs et haut-parleurs multimédias utilisent ces connecteurs pour leur fiabilité et leur compatibilité universelle avec les fabricants d'équipements audio.
Alors que les haut-parleurs passifs nécessitent des signaux amplifiés via un câble de haut-parleur, de nombreuses installations audio modernes intègrent les deux types de connexion. Par exemple, un ampli-tuner peut utiliser des sorties RCA pour envoyer les basses fréquences à un caisson de basse alimenté, tout en utilisant des bornes de haut-parleur traditionnelles pour les haut-parleurs principaux. Cette approche hybride exploite les points forts de chaque type de connexion pour une reproduction sonore optimale.
Types de connecteurs RCA
Il existe plusieurs types de connecteurs RCA, chacun conçu pour des besoins audio ou vidéo spécifiques. Comprendre la différence permet d'assurer une connexion correcte et une meilleure qualité de son ou d'image dans votre système.

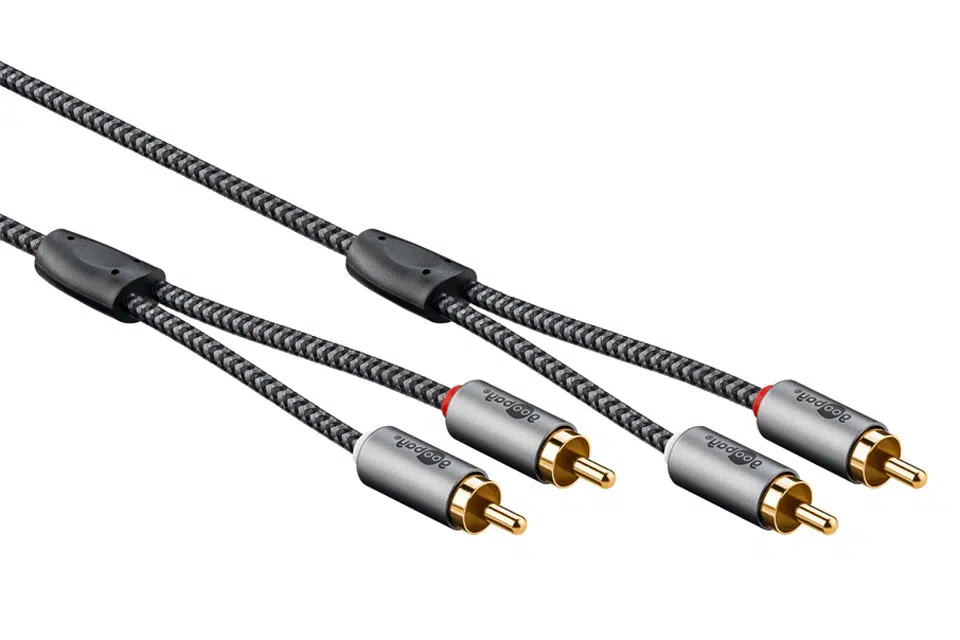

Connecteurs RCA stéréo
Les connecteurs RCA stéréo ont deux fiches codées par couleur : le rouge pour le canal droit et le blanc (ou le noir) pour le canal gauche.
Ils sont principalement utilisés pour le son stéréo en Téléviseurs, amplificateurs, lecteurs de CD et systèmes audio domestiques. Il s'agit du type de RCA le plus répandu.
Connecteurs RCA mono
Les connecteurs RCA mono transmettent un seul signal audio. Ils sont utilisés dans les appareils qui n'ont besoin que d'un seul canal audio, tels que le centre. les haut-parleurs, les équipements anciens ou certains microphones. Ils peuvent également être associés à des adaptateurs dans des configurations personnalisées.
Divers adaptateurs RCA
Les adaptateurs RCA sont utiles pour connecter les RCA à différents ports tels que les prises de casque de 3,5 mm, les convertisseurs HDMI ou les entrées XLR.
Les types les plus courants sont les suivants Répartiteurs RCA en Y, câbles RCA-aux et coupleurs RCA pour l'extension des chemins de signaux.
Connecteurs RCA pour subwoofer
Les connecteurs RCA pour subwoofer sont conçus pour transporter des signaux audio de basse fréquence.
Ils relient les récepteurs AV aux caissons de basse alimentés via un port LFE ou "Sub Out". Utilisation d'un câble RCA blindé pour subwoofer permet de réduire les ronflements et d'améliorer la clarté des basses profondes.
Articles connexes :

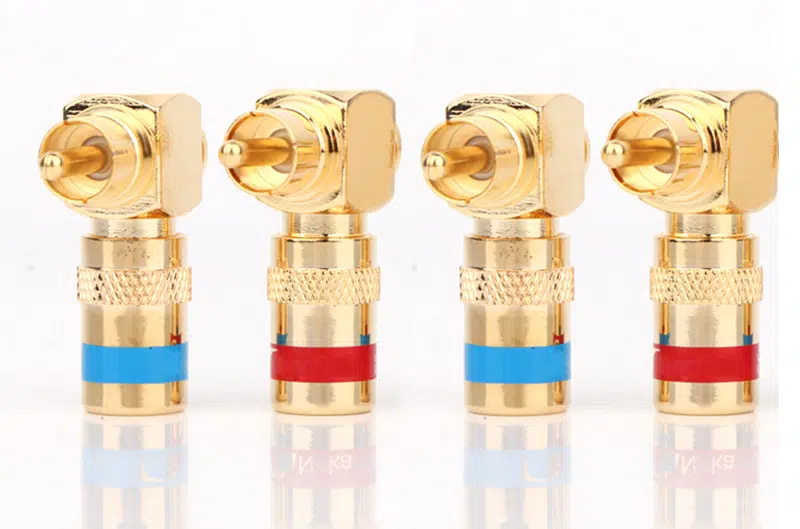

Connecteurs RCA à angle droit
Les connecteurs RCA à angle droit sont dotés d'une courbure à 90 degrés qui s'avère précieuse dans les espaces d'installation restreints. Cette conception ergonomique permet d'éviter les tensions sur les câbles lorsque l'équipement est placé près d'un mur ou à l'intérieur d'un centre de divertissement confiné.
Ces connecteurs peu encombrants sont devenus particulièrement essentiels pour les téléviseurs muraux, les installations stéréo de voiture et les installations compactes de home cinéma. De nombreux installateurs professionnels les préfèrent pour créer des solutions de gestion des câbles plus propres et plus rationalisées.
Connecteurs RCA droits
Les connecteurs RCA droits sont la forme standard. Ils sont orientés vers l'extérieur et sont faciles à brancher et à débrancher. Ils sont utilisés dans la plupart des systèmes audio et vidéo domestiques lorsqu'il y a suffisamment d'espace derrière l'équipement pour acheminer directement les câbles.
La conception droite offre une meilleure prise lors de la connexion et de la déconnexion fréquentes d'équipements. Ils présentent généralement des surfaces texturées ou des crêtes qui facilitent la manipulation lors de l'installation. De nombreux audiophiles préfèrent les connecteurs droits dans les applications haut de gamme, estimant qu'ils offrent un contact plus sûr et potentiellement une meilleure intégrité du signal grâce à leur chemin de connexion direct.
Connecteurs RCA mâles
Les connecteurs RCA mâles, caractérisés par leur broche centrale saillante entourée d'un anneau métallique extérieur, servent d'extrémité active à la plupart des câbles de connexion. La broche centrale transporte le signal tandis que l'anneau extérieur sert de connexion à la terre. La conception standardisée garantit la compatibilité avec pratiquement tous les équipements audio/vidéo, quelle que soit leur marque ou leur âge.

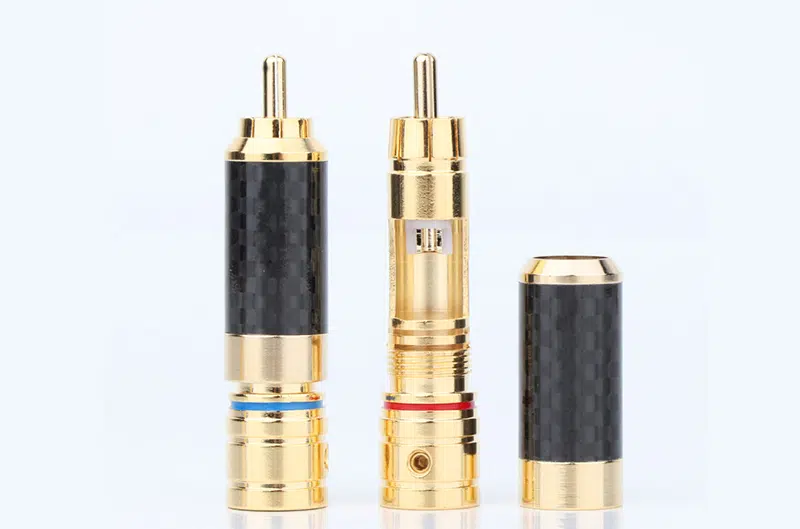

Les connecteurs RCA mâles de qualité supérieure sont souvent dotés de broches plaquées or pour résister à la corrosion et conserver une conductivité optimale au fil du temps. Certaines versions haut de gamme utilisent des broches séparées qui créent une tension contre la prise femelle pour améliorer le contact et le transfert du signal.

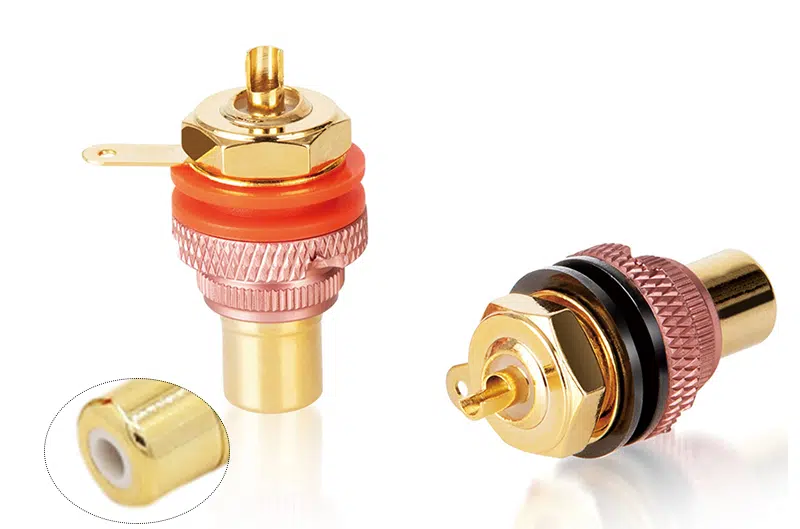

Connecteurs RCA femelles
Les connecteurs RCA femelles sont les ports de réception des appareils électroniques. Ils comportent une prise centrale entourée d'une collerette conductrice. Ces prises sont conçues selon des dimensions précises afin de garantir des connexions sûres tout en permettant des milliers de cycles d'insertion et de retrait tout au long de la durée de vie de l'appareil. De nombreux récepteurs et amplificateurs modernes sont équipés de connecteurs femelles plaqués or afin de préserver l'intégrité du signal.
Outre l'intégration des appareils, les connecteurs RCA femelles apparaissent sur les câbles adaptateurs, les changeurs de genre et les plaques murales. Les installations de home cinéma utilisent souvent des prises femelles RCA montées au mur pour créer des installations propres et professionnelles avec un câblage caché. Certains équipements audio spécialisés utilisent des prises RCA femelles verrouillables qui empêchent toute déconnexion accidentelle lors d'applications critiques, telles que la sonorisation en direct ou les sessions d'enregistrement.
Quelques questions fréquemment posées
Puis-je utiliser des connecteurs RCA pour les connexions du caisson de basse ?
Oui. La plupart des récepteurs home cinéma disposent d'une sortie subwoofer ou LFE qui fonctionne avec des connecteurs RCA. Utilisez un câble RCA blindé pour caisson de basse afin de transmettre un son basse fréquence propre sans ronflement ni interférence.
À quoi servent les connecteurs codés par couleur sur les câbles RCA ?
La fiche rca jaune est destinée à la vidéo. Le rouge correspond à l'audio droite et le blanc ou le noir à l'audio gauche. Ces codes de couleur simplifient l'installation et garantissent une bonne correspondance des canaux entre les appareils connectés.
Comment sertir un connecteur RCA ?
Le sertissage d'un connecteur RCA nécessite une pince à sertir et de la précision. Dénudez le câble, insérez le fil dans le connecteur RCA et sertissez-le fermement. Il est préférable de tester le câble après le sertissage pour s'assurer que la connexion est solide et propre.
Où acheter les meilleurs connecteurs RCA ?
Vous pouvez acheter des connecteurs RCA en ligne ou dans les magasins de matériel audiovisuel. Recherchez des marques qui offrent des contacts plaqués or, un blindage solide et une qualité de fabrication durable. Ces caractéristiques permettent de maintenir la qualité du signal et de prolonger la durée de vie des connecteurs.
Conclusion
Les connecteurs RCA sont encore utiles dans de nombreux systèmes audio et vidéo. Ils sont faciles à utiliser et parfaits pour les installations analogiques. Qu'il s'agisse de câbler un caisson de basse ou de connecter une chaîne stéréo, l'utilisation du bon connecteur RCA permet d'obtenir un meilleur son en toute simplicité.
Si vous souhaitez bricoler votre propre câbles audio ou ne trouve pas le câble audio droit marque du filJ'espère que l'article suivant pourra vous aider :
