La guida completa: come scegliere e configurare connettori e cavi audio-video per prestazioni senza perdite

Investire migliaia di dollari in amplificatori di fascia alta, subwoofer e schermi 8K è un'esperienza emozionante sia per gli audiofili che per gli installatori di sistemi audiovisivi commerciali. Tuttavia, molti sistemi di punta non riescono a esprimere appieno il loro potenziale a causa di un collo di bottiglia nascosto: la forza del percorso del segnale dipende dall’anello più debole. Per ottenere purezza assoluta del segnale, capire come implementare connettori e cavi audio-video professionali è fondamentale.

Selezione connettori e cavi audio-video di alta qualità non è solo una questione di estetica; si tratta di proteggere ciò che è fragile segnali analogici e digitali dal deterioramento esterno. In questa guida completa, analizzeremo confronto tra componenti critici, regole di implementazione passo dopo passo, e come sartoria su misura può rivoluzionare la tua prossima installazione.

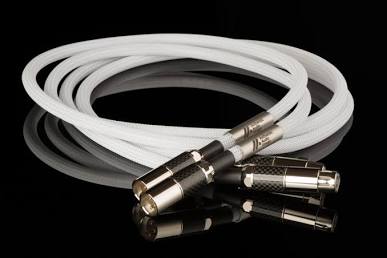

Quando si ispezionano assemblaggi di fascia alta come l'interconnessione illustrata nella Fig. 1, si noti come l'alloggiamento in fibra di carbonio protegga i terminali saldati dall'assorbimento di interferenze parassite presenti nell'aria.

1. Confronto tra interfacce: come scegliere le terminazioni giuste

Prima di configurare il layout, è necessario effettuare un confronto approfondito delle opzioni disponibili tipologie di connettori. Diamo un’occhiata alle due scelte hardware più discusse nel mondo moderno sistemi audio di alta qualità.

Connettori a banana vs. connettori a forcella

Quando si collegano amplificatori di potenza a diffusori passivi, la scelta del terminale corretto influisce sia sulla praticità che sulla stabilità elettrica a lungo termine.

Caratteristica	Spine a banana	Connettori a forcella (connettori a Y)
Velocità di installazione	Ottimo. La meccanica "plug-and-play" lo rende ideale per configurazioni rapide.	Moderato. È necessario allentare e stringere manualmente i morsetti di collegamento.
Superficie di contatto	Si basa su molle a balestra. La superficie di appoggio può ridursi se le molle subiscono un’usura nel tempo.	Enorme. Garantisce una compressione uniforme su tutta la superficie in presenza di una coppia fisica elevata.
Efficienza dello spazio	Sporge in avanti, richiedendo uno spazio aggiuntivo in profondità dietro i rack delle apparecchiature.	Estremamente compatto. I cavi possono ricadere naturalmente con un angolo di 45 o 90 gradi.
Ideale per	Coloro che gestiscono impianti home theater e gli appassionati che cambiano spesso le proprie apparecchiature.	Amplificatori di potenza di punta di grandi dimensioni e installazioni commerciali fisse.

Come illustrato nella Fig. 2, i connettori a forcella rappresentano un’alternativa a basso profilo che evita che i morsetti subiscano sollecitazioni quando cavi di grosso calibro esercitano una trazione verso il basso dietro rack di apparecchiature molto stretti.

XLR bilanciato vs. RCA asimmetrico

Per il livello di linea segnali analogici, confrontando XLR e RCA è fondamentale. Cavi RCA sono perfettamente adatte per brevi sessioni di ascolto, ma non offrono una reiezione del rumore bilanciata. Bilanciata Connettori XLR utilizzano un’architettura a tre conduttori che annulla attivamente interferenze elettromagnetiche (EMI). Se la lunghezza del percorso supera i 3 metri, oppure se si posano linee a bassa tensione accanto a linee elettriche ad alta tensione, è consigliabile utilizzare cavi bilanciati connettori e cavi audio-video è obbligatorio per evitare che si senta ronzio da loop di terra.

💡 Nota per l'installatore: se desideri un'analisi approfondita dell'architettura interna e dei dati grezzi schema dei pin e cablaggio Di questi due formati, dai un'occhiata alla nostra precedente analisi tecnica su Limiti prestazionali: XLR vs RCA. Nella guida all'installazione e alla configurazione di oggi ci concentreremo esclusivamente su come il vostro ambiente fisico rumore determina la scelta dell'hardware.

2. Guida passo passo alla configurazione del routing senza perdite

Una corretta installazione sul campo è fondamentale tanto quanto la componenti premium stessi. Anche i più raffinati connettori e cavi audio-video subirà le conseguenze di degrado del segnale se gestita in modo improprio da tecnici o appassionati del fai da te. Seguire queste regole strutturali di instradamento:

Rispettare il raggio di curvatura minimo: I cavi ad alta fedeltà sono dotati di una schermatura robusta e di conduttori spessi in rame puro. Non piegare mai i cavi con angoli acuti di 90 gradi dietro console multimediali poco spaziose. Mantenere un raggio di curvatura pari ad almeno quattro volte il diametro esterno del cavo per evitare microfratture nella struttura cristallina interna.
Isolare le linee elettriche parallele della rete: Evitare di posare cavi di segnale a bassa tensione direttamente parallelamente alle linee elettriche CA ad alta tensione. Se devono incrociarsi, assicurarsi che lo facciano con un angolo esatto di 90 gradi per ridurre al minimo l’accoppiamento induttivo, in conformità con gli standard di settore verificati da autorità quali Audioholics.
Garantire un accoppiamento preciso tra maschio e femmina: Quando si fissano i collegamenti, assicurarsi che i pin maschi e le prese femmina siano perfettamente allineati. Di alta qualità connettori e cavi audio-video sfruttano le tolleranze di profondità ottenute con la lavorazione CNC, garantendo un clic di sicurezza una volta bloccati. I collegamenti allentati fungono da microcondensatori, compromettendo istantaneamente la trasmissione dei dati ad alta frequenza.

3. Guida visiva: tecniche di terminazione di precisione

Per aiutarti a capire come eseguire una terminazione perfetta e a vedere come una schermatura di alta qualità impedisca la dispersione del segnale, guarda questo video tutorial dettagliato che illustra passo dopo passo la procedura:

▶️ GUARDA IL TUTORIAL: La guida definitiva ai cavi e ai connettori audio

Osservando come i modelli di livello professionale connettori e cavi audio-video una volta assemblati al microscopio, si nota facilmente la differenza tra i prodotti di massa e quelli realizzati con precisione componenti prestazionali.

4. Soluzioni su misura: l’impatto dei servizi personalizzati di Rasantek

Le soluzioni standard disponibili in commercio raramente soddisfano le esigenze di installazioni audiovisive architettoniche complesse e su misura. È proprio in questi casi che una produzione di alta qualità e servizi aziendali personalizzati fanno davvero la differenza.

A Rasantek Audio, siamo specializzati nello sviluppo di soluzioni su misura connettori e cavi audio-video progettati per adattarsi perfettamente ai progetti dell'architettura di sistema. Consentiamo ai clienti B2B, agli installatori specializzati e ai grossisti di superare i limiti delle soluzioni generiche disponibili a magazzino grazie a un'ampia personalizzazione commerciale:

Allineamento della lunghezza con precisione al centimetro: Eliminare il cavo in eccesso che causa disordine nei rack delle apparecchiature, ne provoca il surriscaldamento e genera diafonia nel segnale.
Specializzazione in rivestimenti metallurgici: Scegli tra la calda placcatura in oro 24 carati, la placcatura in rodio ultra-resistente per ambienti umidi o costieri, oppure i connettori con placcatura avanzata in rutenio per una conduttività di livello assoluto.
Standard di conformità industriale: Offriamo rivestimenti esterni ignifughi su misura (classi CL2/CL3) realizzati in conformità con le norme di sicurezza locali relative agli edifici commerciali.

Ogni singolo lotto dei nostri prodotti personalizzati connettori e cavi audio-video viene sottoposto a rigorosi test di continuità, capacità e impedenza, garantendo un tasso di guasto pari a 0% fin dal primo utilizzo per i vostri progetti mission-critical.

Alcune domande frequenti

Il materiale di rivestimento interno dei cavi con connettori audio-video influisce sulle caratteristiche tonali del suono?

Sì. Metalli diversi modificano le caratteristiche di conduttività elettrica e di resistenza di contatto superficiale. Ad esempio, la placcatura in oro 24 carati offre una gamma media più calda e morbida e un’eccellente resistenza alla corrosione. Il rodio garantisce una velocità transitoria eccezionale e una gamma alta estremamente precisa e dettagliata, mentre l’esotico rutenio bilancia una dinamica cristallina con un’estrema durezza, rendendolo ideale per impianti di riferimento di fascia alta.

Con quale frequenza gli impianti commerciali ad alto traffico dovrebbero ispezionare o sostituire i cavi e i connettori audio-video?

Per gli impianti da studio domestici che non subiscono sollecitazioni, i componenti per impieghi gravosi possono facilmente durare oltre un decennio. Tuttavia, per le strutture commerciali, gli impianti da tournée o le reti per eventi dal vivo soggette a frequenti smontaggi, raccomandiamo di eseguire test di continuità completi ogni 6-12 mesi per verificare lo stato dei giunti saldati all’interno dei dispositivi di scarico della trazione.

È possibile combinare segnali digitali e analogici utilizzando gli stessi cavi con connettori audio-video generici?

Sebbene i connettori fisici come gli RCA appaiano identici sia per i segnali analogici a livello di linea che per quelli digitali coassiali, le loro strutture di impedenza interna differiscono notevolmente. Le linee analogiche funzionano in genere con parametri di impedenza variabili, mentre i cavi coassiali digitali richiedono un’impedenza caratteristica rigorosa e costante di 75 ohm. La loro sostituzione reciproca comporterà un grave jitter, errori di sincronizzazione e perdite di pacchetti di dati.

Cosa provoca un improvviso ronzio da loop di terra nei cavi e nei connettori audio-video realizzati su misura?

I loop di terra si verificano quando più componenti audio sono collegati a prese elettriche diverse con differenze nel potenziale di terra. Questa differenza di tensione fa propagare il rumore lungo la linea di schermatura del cavo. La scelta di topologie di connessione XLR bilanciate a 3 pin isola la massa del segnale dalla schermatura fisica, attenuando efficacemente i ronzii indesiderati a bassa frequenza provenienti dalla rete elettrica.

Perché i cavi e i connettori audio-video di alta qualità traggono vantaggio dall'uso di involucri realizzati con leghe metalliche specializzate, come la fibra di carbonio?

Gli alloggiamenti standard in plastica o in lega metallica economica sono particolarmente soggetti a interferenze localizzate in radiofrequenza (RFI) provenienti da router Wi-Fi e alimentatori nelle vicinanze. Le leghe di zinco di precisione, abbinate a manicotti in fibra di carbonio, garantiscono non magneticità, rigidità strutturale e un isolamento superiore in stile “gabbia di Faraday”, a tutela dei delicati dati audio analogici grezzi.

Qual è il vantaggio dei conduttori in rame monocristallino rispetto al rame standard privo di ossigeno (OFC)?

Il rame standard contiene migliaia di microconfini di grano per piede, che causano microriflessioni quando i segnali elettrici attraversano ciascun confine. Il rame monocristallino Ohno Continuous Cast (OCC) ad alta purezza presenta praticamente zero fratture dei grani cristallini su centinaia di piedi, eliminando così la distorsione ai confini e garantendo una purezza del segnale impeccabile.

Conclusione

Costruire un'organizzazione di livello mondiale sala audiovisiva o studio richiede una grande attenzione ai dettagli. Se si cerca di risparmiare sul proprio ecosistema di interconnessione compromette l'intero investimento in hardware.

Non accontentarti di prodotti generici connettori e cavi audio-video che comprimono il tuo gamma dinamica e sfoca il tuo definizione visiva. Passa a un sistema di livello industriale connettori e cavi audio-video che valorizzino le reali potenzialità del tuo hardware.

Sei pronto a potenziare il tuo inventario o a espandere la tua prossima integrazione commerciale? Contatta oggi stesso il team di esperti di Rasantek per discutere delle vostre specifiche tecniche, richiedere un campione prototipale o ottenere prezzi all'ingrosso direttamente dalla fabbrica.

Per aiutarti a configurare il tuo sistema senza alcun compromesso, dai un'occhiata alla nostra serie di punta di componenti hardware di connessione:

🔗 Scopri i cavi bilanciati ad alte prestazioni – Reiezione del rumore di livello di riferimento.
🔗 Sfoglia i connettori per altoparlanti Premium – Connettori a banana e a forcella placcati in oro 24 carati.
🔗 Scopri la serie Advanced Ruthenium – La nostra più grande innovazione nel campo della metallurgia.
