ホームステレオシステムのアンプとスピーカーケーブルの配線方法

アンプの接続スピーカーケーブルは、ホームステレオシステムで最高の音質を実現するために不可欠なものです。このガイドでは、正しいオーディオケーブルの選択から、最適なパフォーマンスを得るための適切な設置方法まで、アンプとスピーカーケーブルの接続について知っておくべきことをすべて網羅しています。

アンプとスピーカー・ケーブルの接続方法（ショート・バージョン）

アンプ／レシーバーの電源を切り、プラグを抜きます： アンプやレシーバーの電源が切れていることを確認し、プラグを抜いてから作業を開始してください。
プラス（赤＋）端子を接続する： スピーカーケーブルのプラス（赤＋）プラグをスピーカーのプラス（赤＋）端子に接続します。もう一方の端をアンプ／レシーバーのプラス（赤＋）端子に接続します。
マイナス（黒 -）端子を接続する： スピーカーケーブルのマイナス（黒-）プラグをスピーカーのマイナス（黒-）端子に接続します。もう一方の端をアンプ／レシーバーのマイナス（黒 -）端子に接続します。
スピーカーの追加を繰り返します： システム内の残りのスピーカーすべてについて、同じ手順を行います。
アンプの電源を入れます： すべての接続が完了したら、アンプの電源を入れ、音楽をお楽しみください。

スピーカーケーブルのカラーコードに従って、スピーカーケーブルのプラス極とマイナス極を確認します。やり方がわからない場合は、以下の記事を参照してください。スピーカーケーブルのプラスとマイナスの識別

オーディオマニアになりたての方、詳しくは下記をお読みください。

スピーカーやコンポーネントを取り外したり接続したりする前に、電源を切り、アンプ/レシーバーのプラグを抜いてください

安全性と機器の保護の両方を確保するため、操作の前にステレオシステムのアンプやレシーバーの電源を切り、コンセントからプラグを抜くことが重要です。保護機能が内蔵された最新のアンプであっても、トランスが完全に放電するまで30秒待つことをお勧めします。

最新の機器では致命的な問題ではないかもしれませんが、電気機器を扱う際には、常に細心の注意を払うことが賢明です。配線作業を始める前に、すべてのコンポーネントの電源が完全に切れていることを絶対に確認してください。これは、電気ショートを効果的に防止し、機器と個人の安全の両方を守るためです。

スピーカーケーブルをスピーカー端子に接続する

スピーカー/アンプ端子の種類に関しては、バナナプラグは、最も一般的でユーザーフレンドリーな接続オプションのひとつです。プラグを対応するスロットに差し込むだけで確実に接続できます。

他のスピーカー・プラグ・タイプをお持ちの場合は、こちらをお読みください。スピーカー配線ガイド：知っておくべきことすべて.

プラス（赤＋）導線の一端をスピーカーのプラス（赤＋）端子に接続します。マイナス（黒-）の導線もこの手順を繰り返し、スピーカーとアンプ／レシーバーの両方のマイナス（黒 -）端子に接続します。複数のスピーカーを使用する場合は、追加のスピーカーごとに上記の手順を繰り返します。

自分でスピーカー線をDIYする場合は、操作が簡単なネジロック式バナナプラグを選ぶことをお勧めする。具体的な操作方法スピーカーワイヤーにバナナプラグを取り付ける方法?

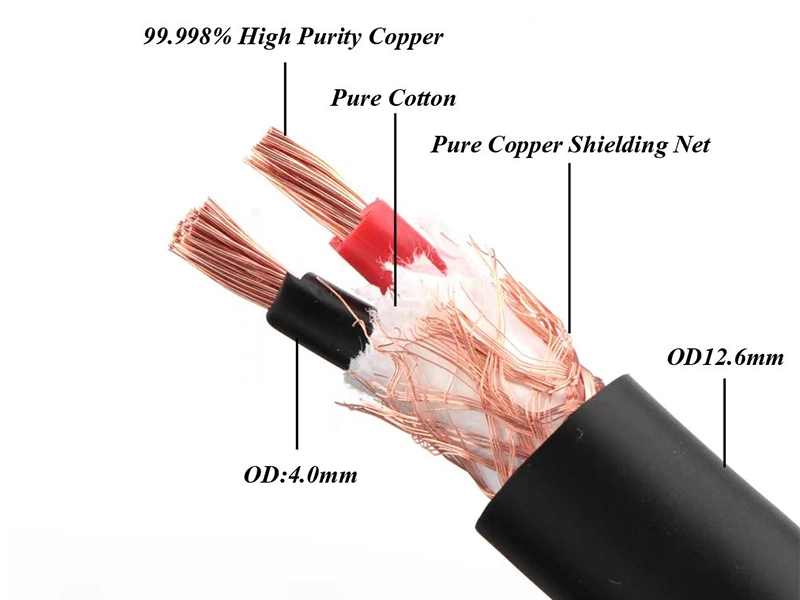

最適なスピーカー・ケーブル／スピーカー・ワイヤーは？

セットアップに最適なスピーカー・ケーブルは、ニーズによって異なります。無酸素銅など、導電性の良いケーブルを探しましょう。適切な絶縁体、内部ワイヤーコア、そしてスピーカーワイヤーゲージ（太さ）耐久性のために。

オーディオファンの間では、次のような議論がある。高級スピーカーケーブルやオーディオケーブルが本当に重要なのかどうか。しかし、高品質のスピーカー・ケーブルがアンプからスピーカーへの効率的な信号伝達を保証し、それによってオーディオ・パフォーマンスを向上させることは否定できません。

必要なスピーカー・ワイヤー・ゲージは？

スピーカー・ワイヤーのゲージは、スピーカー・ケーブルの太さと信号を伝送する能力を決定します。短い距離であれば、16 ゲージのスピーカーケーブルが効果的です。長距離の場合は、より太い 12 ゲージのスピーカーケーブルをご検討ください。適切なゲージを使用することで、抵抗を最小限に抑え、アンプがスピーカーにクリーンなパワーを供給できるようになります。- スピーカー・ワイヤー・ガイド（ゲージ、長さ、タイプ）

パッシブスピーカー接続プラグタイプ

適切な同軸ケーブルコネクタを選択することは、アプリケーションで最適な性能と信頼性を確保するために非常に重要です。以下は、考慮すべき重要な要素です：

バナナプラグ

バナナプラグは、スピーカーケーブルとアンプの接続を簡素化します。このコネクターは、安全で使いやすいソリューションを提供します。プラグをバインディングポストに差し込むだけで、準備は完了です。バナナプラグは、しっかりとフィットするため、信号ロスを減らし、音質を向上させます。

アンプとスピーカーの両方の電源がオフになっていることを確認します。
アンプとスピーカーの両方で、プラス（+）とマイナス（-）の端子を確認します。
バナナプラグの外筒のネジを外す。
スピーカー・ワイヤーの端から絶縁被覆を約 1/2インチ剥く。
剥いたワイヤーをプラグのバレルに通す。
露出したワイヤーの束をしっかりとねじる
ワイヤーをバナナプラグのセンターピンに差し込む。
バレルをねじ込み、ワイヤーを固定する。
バナナプラグをアンプとスピーカーの対応する端子に差し込みます。赤のプラグは赤/プラス（+）端子に、黒のプラグは黒/マイナス（-）端子に差し込みます。

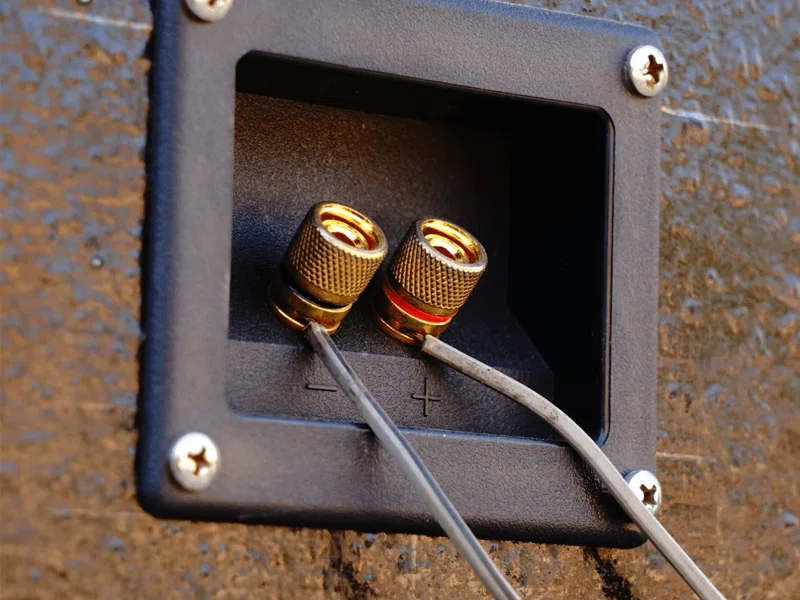

バインディングポスト端子

バインディングポスト端子は、ほとんどのアンプやスピーカーに標準装備されています。裸線、バナナプラグ、スペードコネクタに対応しています。この汎用性により、ホーム・ステレオ・システムの配線に人気のある選択肢となっています。バインディングポストを適切に締め付けることで、安定した接続と優れたサウンドが得られます。

すべての機器の電源を切る
ワイヤーの端から約1/2インチの絶縁被覆を取り除く。
ビンディングポストのキャップを外す（完全に外す必要はない）
バインディングポストのセンターシャフトにある小さな穴を探す。
接続方法を選択します：
オプションA：裸のワイヤーをポストの穴に通す。
オプションB：剥いたワイヤーを「U」字型にし、ポストに巻き付ける。
バインディングポストのキャップをしっかりと締める
隣接する端子に迷子線が接触していないことを確認する。
プラスとマイナスの両方の端子を接続する
極性マッチングのダブルチェック
残りのスピーカーのために繰り返す

スプリングクリップ

スプリングクリップは、エントリー・レベルのオーディオ機器に見られる、低予算に適したオプションです。スピーカーケーブルを接続するには、クリップを押し下げ、ワイヤーを挿入して離します。使い方は簡単ですが、バインディングポストやバナナプラグほど確実な接続はできません。

すべての機器の電源が切れていることを確認する
ワイヤーの端から絶縁体を1/4インチほど取り除く。
露出したワイヤーの束をしっかりとねじる
スプリングクリップを押し下げ、接続点を開く
クリップを押さえながら、剥いたワイヤーを開口部に挿入する。
ワイヤーが完全に挿入されていること。
クリップを外してワイヤーを固定し、ワイヤーを軽く引っ張って固定されていることを確認する。
極性を合わせる：
赤/銅線を赤クリップへ
黒/銀ワイヤー→黒クリップ

デッドボルトフレックスバナナプラグ

デッドボルト・フレックス・バナナプラグは、プレミアムな接続ソリューションを提供します。この革新的なプラグは、取り付けが簡単なフレキシブルなデザインが特徴です。バインディングポストを強力にグリップし、アンプからスピーカーへの最大限の信号伝達を保証し、優れたオーディオ・パフォーマンスを実現します。

よくある質問

バナナプラグをスピーカーに接続できますか？

バナナプラグは、対応するバインディングポストがあるスピーカーに使用できます。最近のスピーカーやアンプには、バナナプラグに対応したバインディングポストが付属しているものがほとんどですが、エントリーモデルの中にはスプリングクリップしかないものもあります。

バナナプラグはスピーカーに使う価値がありますか？

なぜなら、確実な接続を実現し、ワイヤーのほつれを防ぎ、着脱を容易にし、外観をすっきりさせるからです。オーディオ・セットアップを頻繁に移動したり調整したりする場合は、特に価値があります。

バナナクリップはスピーカーに適していますか？

そう、バナナプラグ（バナナクリップとも呼ばれる）はスピーカーに最適です。安定した電気的接触を確保し、ショートのリスクを低減し、ワイヤー管理をすっきりさせます。オーディオのプロや愛好家に広く使われています。

スピーカー用のバナナプラグはサイズが違うのですか？

標準的なバナナプラグのサイズは直径4mmで、オーディオ機器では普遍的なサイズです。電子機器試験で使用されるバナナプラグのサイズは他にもありますが、スピーカー接続や家庭用オーディオ機器では4mmサイズが標準です。

結論

ホームステレオシステムの配線には、正しいスピーカーケーブルの選択、極性の一致、適切な接続プラグの使用など、重要な概念を理解する必要があります。これらのステップに従うことで、アンプとスピーカーケーブルのセットアップが最適な音質を実現することができます。このガイドを参考に、自信を持ってスピーカーとアンプを接続し、最高のオーディオ体験を実現してください。
