について BNCケーブル は実は 同軸ケーブル 端子接続にBNC（バヨネット・ニール・コンセルマン）コネクタを使用するもの。同軸ケーブルは、より広いカテゴリーであり、以下のような様々なケーブルが含まれる。 さまざまなタイプの同軸ケーブル・コネクター (BNC、Fタイプ、Nタイプなど）で、中心導体、絶縁層、シールド層、外被という基本構造はすべて同じである。BNCケーブルはすべて同軸ケーブルですが、すべての同軸ケーブルがBNCコネクタを使用しているわけではありません。
目次
同軸ケーブルとは？
同軸ケーブルは、中心導体、絶縁層、外シールドが同一軸上に配置された信号伝送ラインである。独自の設計により電磁干渉を低減し、安定した高周波データ転送を可能にする。同軸ケーブルは、テレビ、インターネット、およびセキュリティ・アプリケーションでよく見られ、多くの通信システムのバックボーンを形成しています。
BNCケーブルの知識
BNCケーブルとは？
BNCケーブルは、基本的に同軸ケーブルの終端を BNCコネクター の両端にあります。内部には、銅または銅被覆スチールコア、誘電体絶縁体、金属シールド（編組または箔）、保護アウタージャケットがあります。BNCコネクター自体は、ピンとバヨネットカップリングナットを備えており、安全で低損失の信号インターフェースを提供します。
BNCコネクタとそのロック機構を理解する

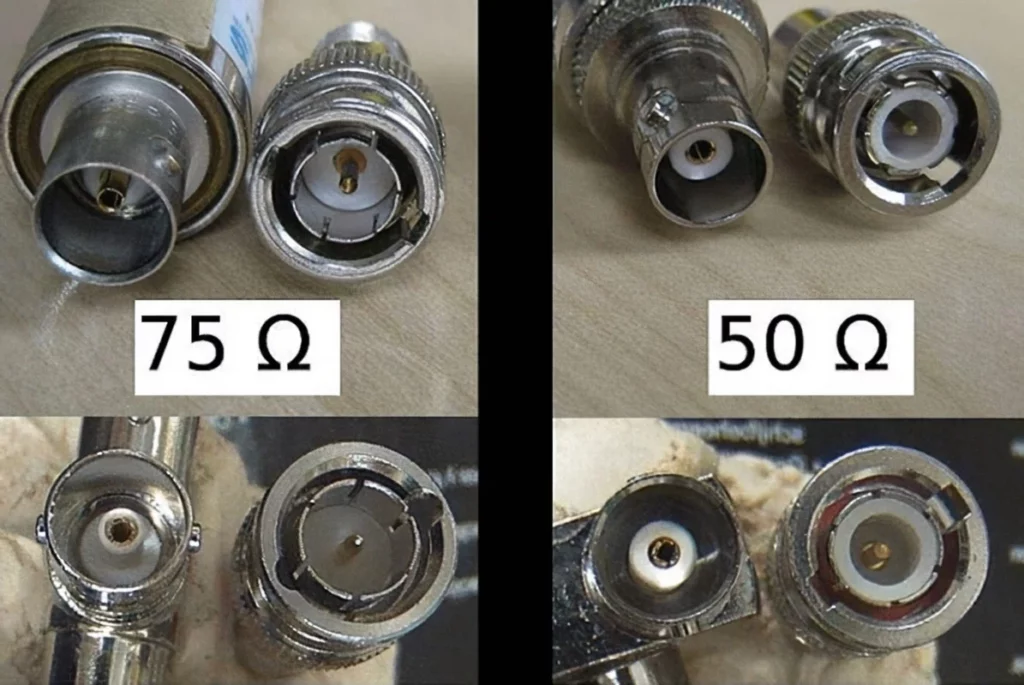

BNC（Bayonet Neill-Concelman）コネクターは、1/4回転のバヨネット式メカニズムで同軸ケーブルに取り付けます。この確実な「ツイスト・アンド・ロック」方式により、信頼性の高い信号フローと迅速な取り付けが保証されます。BNCコネクターには通常、50Ωまたは75Ωのバリエーションがあり、業務用とプロ用の両方で、ビデオ、オーディオ、試験計装用の汎用性があります。
バヨネット・スタイルの利点
バヨネット式機構により、押す、ひねる、ロックするだけで、素早く確実に取り付けられます。この設計により、不慮の切断のリスクが低減され、安定した信号フローが確保されます。ネジ式コネクターに比べ、BNCのバヨネット・スタイルは、頻繁な接続/取り外し作業を簡素化し、試験、現場設置、高可動性機器に理想的です。
一般的なアプリケーション（CCTV、放送、ラボテスト）
BNCケーブルは、信頼性の高い高品質の信号が重要な場合に広く使用されています。CCTVシステムは、クリアなビデオフィードのためにBNCケーブルに依存しており、放送スタジオは、プロフェッショナルなビデオおよびオーディオ伝送のためにBNCを採用しています。実験室やテスト環境では、BNCケーブルは、その安定したインピーダンスと安定した性能により、測定機器、オシロスコープ、信号発生器を接続します。
BNCと他の同軸コネクタの使い分け
BNCコネクターは、CCTVや実験用試験装置など、取り付けが簡単で接続が確実であることが重要な場合に優れています。F型コネクターは家庭用ケーブルテレビに人気があり、SMAコネクターは無線アンテナのような高周波用途に適している。コネクタの選択は、周波数のニーズ、インピーダンス、ケーブルの着脱頻度によって異なります。
BNCコネクターは防水か？
BNCコネクターは、標準的な形状では本質的に防水ではありませんが、屋外や過酷な環境での用途向けに、シーリング機能や防水ハウジングを追加した特殊なタイプもあります。標準的なBNCコネクターは、機械的および電気的接続は良好ですが、部品間に隙間があり、水分の浸入を許す可能性があるため、耐候性エンクロージャーや、Oリングや保護カバーを組み込んだ特殊な防水バージョンなどの追加保護がなければ、直接水にさらすのには適しません。
標準BNCと防水BNCの比較
標準BNCコネクタ は完全防水ではない。屋内や管理された環境用に設計されている。しかし 防水BNCコネクター は、湿気の侵入をブロックする追加シールまたはガスケットを備えています。これらの特殊バージョンは、屋外監視、海洋設置、または風雨にさらされるシナリオに不可欠です。
IP等級と屋外設置
防水BNCコネクターには、防塵・防水レベルを示すIP（Ingress Protection）等級があります。多くの場合、IP67以上が過酷な条件に適合し、漏れを最小限に抑えます。屋外に設置する場合は、耐候性のジャンクションボックス、保護ブーツ、またはコネクタの周囲に収縮チューブを使用して、密閉性を維持し、接続を保護します。
耐候性に関するメンテナンスのヒント
BNC接続部に亀裂、腐食、緩みがないか定期的に点検してください。ゴミや湿気が溜まったらすぐに清掃し、必要であれば防水材を再塗布してください。摩耗したガスケットやシールを交換すると、コネクタの寿命が延びます。また、ケーブルのストレインリリーフと配線を適切に行うことで、水を防ぎ、信号の問題やハードウェアの故障のリスクを減らすことができます。
BNCケーブルはRCAケーブルと同じか？
物理的な違いとロック機構

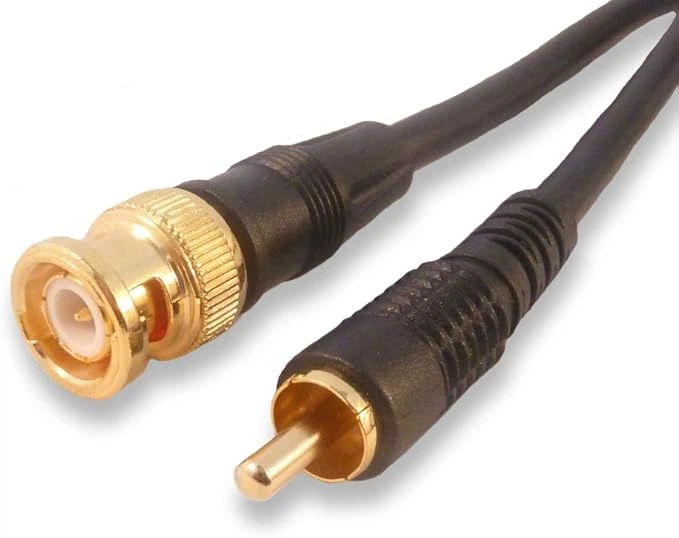

RCAコネクター は単純なオスピンを持ち、接続を摩擦に頼っているため、時間の経過とともに緩む可能性がある。BNCコネクターはバヨネットロックを使用し、より安定した耐振動性のあるリンクを作成します。RCAは民生用オーディオやビデオでよく見られるが、BNCの設計は、一貫した高品質の信号を要求するプロフェッショナルや技術的な環境で好まれている。
それぞれの典型的な使用例
RCAコネクターは、ホームシアターレシーバー、DVDプレーヤー、コンシューマーグレードのオーディオ機器によく使われています。BNCコネクターは、信号の安定性と信頼性が最も重視される放送機器、セキュリティ機器、テスト機器などで使用されています。どちらもアナログまたはデジタル信号を伝送することができますが、それぞれのユーザーの焦点は異なり、BNCは一般的にプロフェッショナルな環境に関連しています。
BNCケーブルはRCAケーブルより優れているか？
シグナル・インテグリティとシールド
BNCコネクターは一般に、RCAコネクターに比べ、優れたシールドと安定したインピーダンス・マッチングを提供する。その結果、ノイズが少なくなり、特に長距離の配線での信号損失が少なくなります。RCAのシンプルな設計は、短い距離では問題なく機能しますが、高周波やプロフェッショナルなセットアップでは、BNCの堅牢な構造の方が明らかに性能が優れています。
耐久性と接続の安全性
BNCバヨネット・ロックは、不意にプラグが抜けたり、ねじれたりしにくい強固な接続を保証します。RCAコネクターは、時間の経過やプラグの繰り返しで緩むことがあります。スタジオやラボのように、ケーブルが定期的に移動したり切断されたりする環境では、BNCの設計が摩耗や損傷を防ぎ、厳しい条件下での信頼性を高めます。
ニーズに合ったコネクタの選択
最適な選択は、アプリケーションの技術的要求によって異なります。家庭用オーディオや単純なビデオ再生であれば、RCAで十分な場合が多く、予算も抑えられます。CCTVやブロードキャストなど、高周波性能、最小限の信号損失、確実なロックが必要な場合は、BNCが最適なソリューションです。お使いの機器にコネクタを合わせることで、最適な結果が得られます。
よくある質問
BNCは同軸と同じですか？
BNCはコネクタの一種で、同軸はケーブルそのものを指す。BNCコネクターは、同軸ケーブルの終端によく使われる。
Q: BNCと同軸ケーブルの接続方法は？
BNCと同軸ケーブルの接続方法は？
BNCと同軸ケーブルを接続する：
- BNCコネクタの仕様に従ってケーブルをストリップする、
- フェルールをスライドさせる、
- センターピンを芯線に圧着する、
- コネクタをケーブルに押し込み
- フェルールを圧着して接続を固定する。
BNCに使用するケーブルは？
RG-58、RG-59、RG-6は、BNCコネクタに使用される最も一般的な同軸ケーブルのタイプです。ビデオ用にはRG-59、データ/RF用にはRG-58、高周波用にはRG-6と、用途によって使い分けられます。
同軸にはどのようなケーブルを使うのですか？
一般的な同軸ケーブルには、RG-6（TV/衛星）、RG-59（ビデオ/CCTV）、RG-58（イーサネット/RF）、RG-11（長距離）などがあります。それぞれのタイプには、用途に応じたインピーダンスとシールド特性があります。
結論
BNCケーブルは、信頼性の高いバヨネット式コネクターで知られる特殊な同軸ケーブルです。アナログとデジタルの両方の信号を扱うことができ、セキュリティ、放送、ラボテストなどの専門的な環境で優れています。BNCとRCAのどちらがニーズに合っているかは、信号周波数、環境条件、接続の変更頻度などの要因によって異なります。
