No mundo do áudio, a obtenção de um som nítido e fiável depende muito da forma como os sinais são transmitidos. Uma das decisões mais importantes ao configurar um sistema de áudio é usar conexões de áudio balanceadas ou não balanceadas. Embora ambas sirvam o objetivo de transmitir sinais de áudio, diferem significativamente na forma como lidam com o ruído e as interferências. Compreender estas diferenças ajudá-lo-á a escolher a ligação cabos áudio para a sua configuração, garantindo um desempenho ótimo.
Índice
Áudio balanceado
O áudio balanceado é um padrão profissional em ambientes onde é necessário um som limpo e cabos longos. A sua conceção centra-se na minimização do ruído e da interferência, tornando-o a escolha preferida em estúdios de gravação, configurações de som ao vivo e radiodifusão.
O que é áudio balanceado?
O áudio balanceado é um método de interconexão de áudio profissional que usa conexões de três fios (positivo, negativo e terra) para transmitir sinais, rejeitando efetivamente a interferência eletromagnética e o ruído. Ao enviar o mesmo sinal com polaridade oposta através de dois fios e depois recombiná-los no destino, o áudio equilibrado cancela o ruído de modo comum captado ao longo do percurso do sinal, resultando numa transmissão de som mais limpa ao longo de cabos mais longos, em comparação com ligações de áudio não equilibrado.
Por que usar áudio balanceado?
A principal vantagem do áudio balanceado é sua capacidade de rejeitar ruídos e interferências, o que é crucial em ambientes de áudio profissionais. Quer se trate de longas extensões de cabos, palcos lotados com muitos equipamentos eléctricos ou configurações de estúdio com equipamento sensível, os cabos balanceados ajudam a manter uma qualidade de som imaculada sem zumbidos ou ruídos.

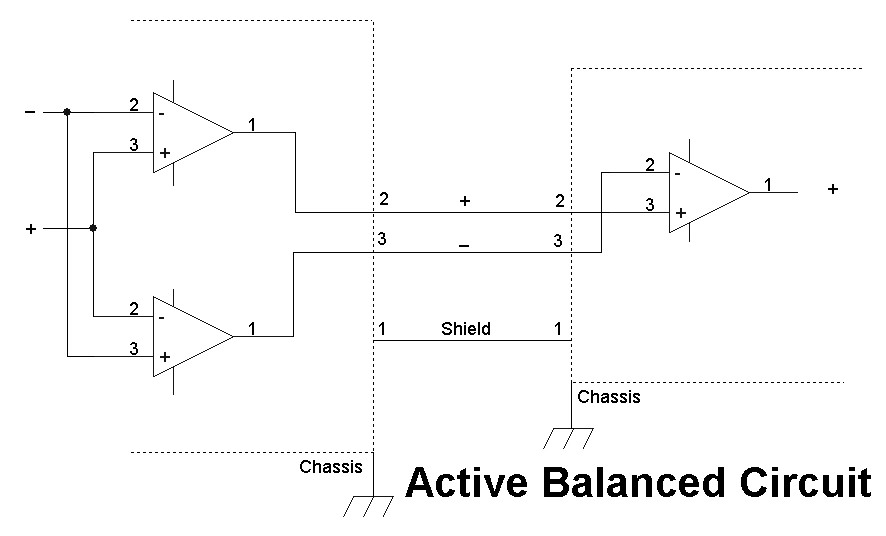

O que é um circuito equilibrado?
No coração do áudio balanceado está um circuito balanceado. Esse circuito gera dois sinais idênticos com polaridade oposta. Quando esses sinais chegam ao dispositivo recetor, um sinal é invertido e combinado com o outro, cancelando qualquer ruído introduzido ao longo do cabo. Este design eficiente torna os circuitos balanceados ideais para sistemas de áudio profissionais.

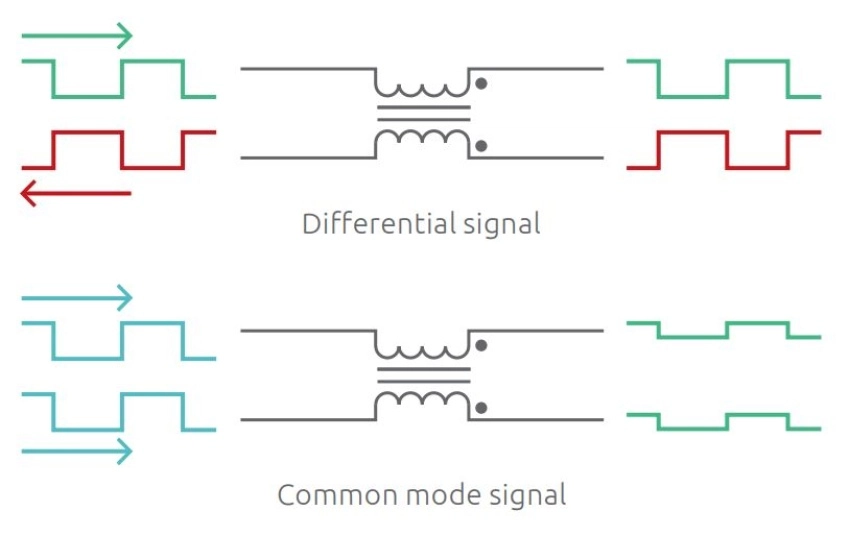

Sinal de modo diferencial
A sinal de modo diferenciall é a chave para a capacidade de cancelamento de ruído do áudio balanceado. Envolve o envio do sinal de áudio através de dois fios em fases opostas. Uma vez que a interferência normalmente afecta ambos os fios de forma igual, inverter e combinar os sinais no destino cancela o ruído indesejado, preservando o áudio original.
Sinal de modo comum
Sinais em modo comum referem-se ao ruído externo que afeta ambos os condutores igualmente, como interferência eletromagnética ou de radiofreqüência. O áudio equilibrado rejeita efetivamente este ruído através de um processo denominado rejeição de modo comum, assegurando que apenas o sinal de áudio pretendido é transmitido.

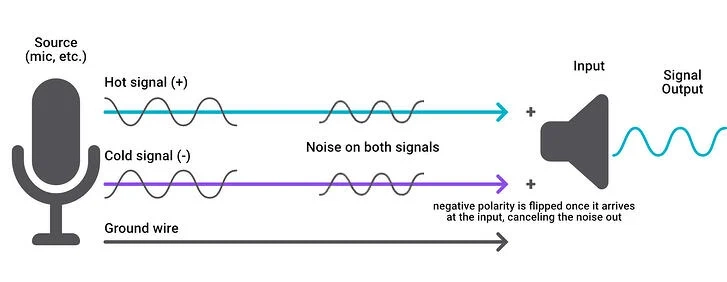

Como funciona o áudio balanceado?
Para entender melhor como funciona o áudio balanceado, imagine dividir o mesmo som em duas versões: uma normal e outra invertida. Ambos os sinais viajam por fios separados, mas captam a mesma interferência. Na extremidade recetora, um sinal é invertido, cancelando o ruído e duplicando a intensidade do sinal de áudio. Este processo permite que o áudio equilibrado permaneça nítido, mesmo em ambientes ruidosos.
Tipos de cabos equilibrados
O áudio balanceado depende de tipos de cabos específicos concebidos para utilização profissional. Dois dos cabos balanceados mais comuns são os cabos XLR e TRS. Ambos foram concebidos para fornecer áudio de alta qualidade e rejeitar eficazmente o ruído.
Cabo XLR
Cabos XLR são amplamente utilizados em configurações de áudio profissionais. Com três pinos para sinais positivos, negativos e de terra, os cabos XLR são ideais para microfones, misturadores e altifalantes. O seu design de bloqueio seguro e a sua construção duradoura tornam-nos fiáveis para actuações ao vivo e trabalho em estúdio.
TRS de um quarto de polegada
Cabos TRS (Tip-Ring-Sleeve) assemelham-se a tomadas padrão de 1/4″, mas têm um condutor extra. A ponta e o anel transportam os sinais de áudio fora de fase, e a manga actua como terra. Os cabos TRS são versáteis, normalmente utilizados para ligações mono equilibradas ou sinais estéreo desequilibrados, dependendo da aplicação.
Áudio não balanceado
Enquanto o áudio balanceado foi concebido para utilização profissional, o áudio não balanceado é mais comum em equipamentos electrónicos de consumo e configurações mais simples. O seu design simples torna-o fácil de utilizar, mas tem algumas limitações em termos de ruído e distância. Exemplos comuns incluem equipamento de áudio de consumo que utiliza conectores RCA ou TS (tip-sleeve), que se encontram normalmente em sistemas estéreo domésticos e cabos de guitarra.

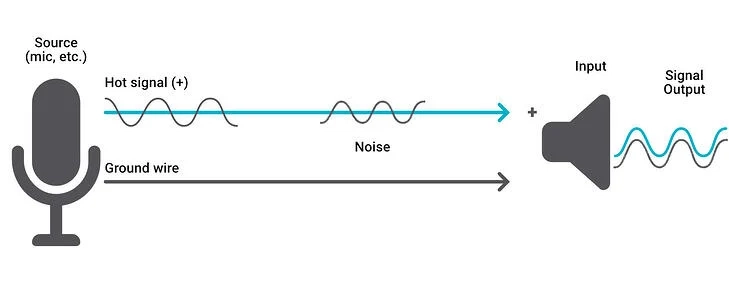

O que é áudio não balanceado?
O áudio não balanceado transporta o sinal num único condutor com um fio terra a servir de proteção. Este design simples é económico e funciona bem para cabos curtos. No entanto, sem os recursos de cancelamento de ruído do áudio balanceado, os cabos não balanceados são mais propensos a interferências.
De onde vem o ruído?
Os cabos não balanceados são vulneráveis ao ruído causado por interferência electromagnética (EMI) e interferência de radiofrequência (RFI). As fontes comuns incluem cabos de alimentação, sistemas de iluminação e dispositivos sem fios. Como os cabos desbalanceados não têm a capacidade de cancelar o ruído, qualquer interferência captada pelo fio de sinal pode degradar a qualidade do áudio.
Como reduzir o ruído ao usar cabos não balanceados?
Para minimizar o ruído em configurações não equilibradas, mantenha os cabos tão curtos quanto possível e utilize blindagem de alta qualidade. Evite passar cabos de áudio paralelos aos cabos de alimentação. Em ambientes mais ruidosos, a utilização de uma caixa de injeção direta (DI) pode converter sinais desequilibrados em equilibrados, reduzindo significativamente a interferência.
Tipos de cabos não balanceados
Os cabos não balanceados são frequentemente utilizados em configurações de consumidores e instrumentos. Os tipos mais comuns incluem cabos RCA e TS, cada um adequado para diferentes aplicações.
Cabos RCA
Cabos de áudio RCA são ligações analógicas não balanceadas que transmitem áudio estéreo através dos canais direito (vermelho) e esquerdo (branco/preto). Embora sejam populares em sistemas de áudio domésticos para ligar leitores de DVD, televisores e amplificadores, os cabos RCA devem ser mantidos a menos de 25 pés para evitar interferências de ruído. Embora acessíveis e fáceis de utilizar, recomenda-se a utilização de cabos mais curtos.

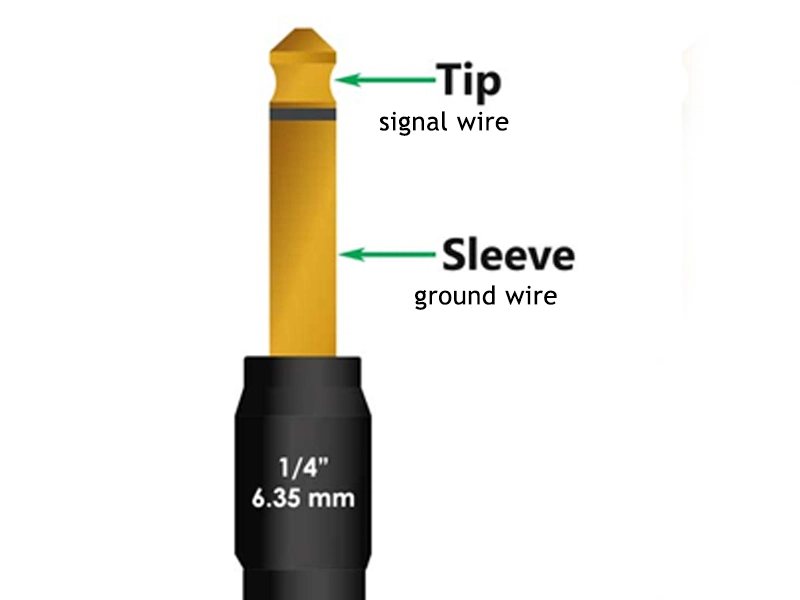

Cabos TS de um quarto de polegada
Cabos TS (Tip-Sleeve) são normalmente utilizados para guitarras eléctricas, teclados e outros instrumentos. São constituídos por um condutor de sinal e um condutor de terra, o que os torna vulneráveis ao ruído. Manter os cabos TS curtos e afastados das fontes de alimentação ajuda a reduzir as interferências.
Áudio balanceado vs não balanceado: Um equívoco comum
Muitos acreditam que o áudio balanceado sempre soa melhor do que o áudio não balanceado. Na verdade, o áudio balanceado não melhora a qualidade do som em si - ele simplesmente evita ruídos em longas distâncias. Para ligações curtas e sem interferências, os cabos não balanceados podem ter o mesmo desempenho.
Principais diferenças entre áudio balanceado e não balanceado
A principal diferença entre áudio equilibrado e não equilibrado reside no facto de lidarem com interferências. O áudio balanceado cancela o ruído através de sinais diferenciais, tornando-o perfeito para longas distâncias e configurações ruidosas. O áudio não balanceado, embora mais simples, é mais suscetível ao ruído e deve ser utilizado em ligações mais silenciosas e curtas.
Preciso de cabos balanceados ou não balanceados?
A escolha entre cabos equilibrados e não equilibrados depende do seu ambiente e equipamento. Os cabos balanceados são melhores para configurações profissionais, ruidosas ou de longa distância, enquanto os cabos não balanceados funcionam bem para ligações curtas e sem interferências.
Quando é que se deve utilizar cabos equilibrados?
Os cabos equilibrados devem ser utilizados para a transmissão de áudio a longas distâncias, especialmente em ambientes com ruído elétrico significativo. São ideais para actuações ao vivo, gravações em estúdio e qualquer configuração que envolva vários dispositivos electrónicos.
- Estúdios de gravação profissionais onde vários dispositivos e cabos de alimentação criam interferências eléctricas
- Locais de espectáculos ao vivo onde os cabos têm de percorrer longas distâncias (mais de 6 metros)
- Instalações de radiodifusão que requerem uma qualidade de áudio cristalina
- Instalações comerciais com requisitos de encaminhamento complexos
- Qualquer situação em que vários dispositivos electrónicos possam criar interferências
- Ao ligar microfones de nível profissional que requerem alimentação fantasma
Quando é que se deve utilizar cabos não balanceados?
Os cabos não equilibrados são adequados para cabos curtos em ambientes controlados. São normalmente utilizados para ligar instrumentos a amplificadores ou sistemas de áudio domésticos onde a interferência é mínima.
Os cabos não balanceados são perfeitamente adequados em muitos cenários comuns:
- Configurações de gravação doméstica em que os cabos são curtos (menos de 6 metros)
- Ligar instrumentos como guitarras e teclados a amplificadores próximos
- Ligações de equipamento áudio de consumo (leitores de CD, gira-discos, sistemas de cinema em casa)
- Pequenos estúdios de projeto com interferência eletrónica mínima
- Configurações de áudio portáteis onde a simplicidade é fundamental
- Situações económicas em que não são necessários cabos equilibrados
Algumas perguntas frequentes
O som do áudio balanceado é diferente?
O áudio balanceado não altera a qualidade do som, mas ajuda a evitar ruídos. Em configurações de baixa interferência, provavelmente não ouvirá qualquer diferença. No entanto, em ambientes ruidosos, o áudio balanceado preserva a clareza e os detalhes.
O XLR para RCA é equilibrado?
Não. Os conectores RCA não são balanceados. A utilização de um adaptador XLR para RCA converte o sinal para desequilibrado, removendo os benefícios de cancelamento de ruído. Recomenda-se a utilização de uma caixa DI ou de um conversor adequado para garantir a integridade do sinal.
Os cabos XLR são balanceados ou não balanceados?
Os cabos XLR são normalmente balanceados, usando três condutores para sinais positivos, negativos e terra. No entanto, podem transportar sinais não equilibrados em alguns casos, pelo que é importante verificar as especificações do seu equipamento.
O que é melhor: Áudio balanceado ou não balanceado?
Nenhum dos dois é universalmente melhor. O áudio equilibrado é superior para a rejeição de ruído em longas distâncias, enquanto o áudio não equilibrado é mais económico para ligações curtas e simples. A melhor escolha depende da sua configuração específica.
Quando devo usar um cabo balanceado?
Os cabos balanceados são os melhores para longas extensões de cabos, sistemas de áudio profissionais e ambientes com elevada interferência electromagnética. Garantem um som limpo e consistente onde a rejeição de ruído é crucial.
Devo usar cabos balanceados ou não balanceados?
Se o seu equipamento suportar ligações equilibradas e necessitar de percursos mais longos ou enfrentar potenciais interferências, utilize cabos equilibrados. Para ligações curtas e simples em áreas com pouco ruído, os cabos não balanceados funcionam bem.
Conclusão
Ao compreender os pontos fortes e as limitações do áudio equilibrado e não equilibrado, pode tomar decisões mais inteligentes para a sua configuração de áudio, garantindo a melhor qualidade de som e desempenho possíveis.
