Saiba tudo sobre cabos coaxiais para altifalantes. O nosso guia completo abrange os prós e os contras, aplicações específicas e dicas de bricolage para um desempenho de áudio ideal.
Índice
Compreender os cabos coaxiais
Cabo coaxial é um cabo constituído por um condutor interno rodeado por material isolante, uma blindagem metálica entrançada e um revestimento protetor externo. É um cabo condutor blindado e isolado. Este design proporciona uma excelente integridade do sinal, tornando-o ideal para uma variedade de aplicações, como áudio, vídeo e transmissão de dados. Transmite sinais eléctricos analógicos e digitais através de frequências de rádio de 20 kHz a 300 GHz. As pessoas costumam referir-se aos cabos coaxiais pelo tipo de conexão, como "RCA" ou "XLR." Portanto, pode ter utilizado mais do que um tipo de cabo coaxial sem se aperceber.

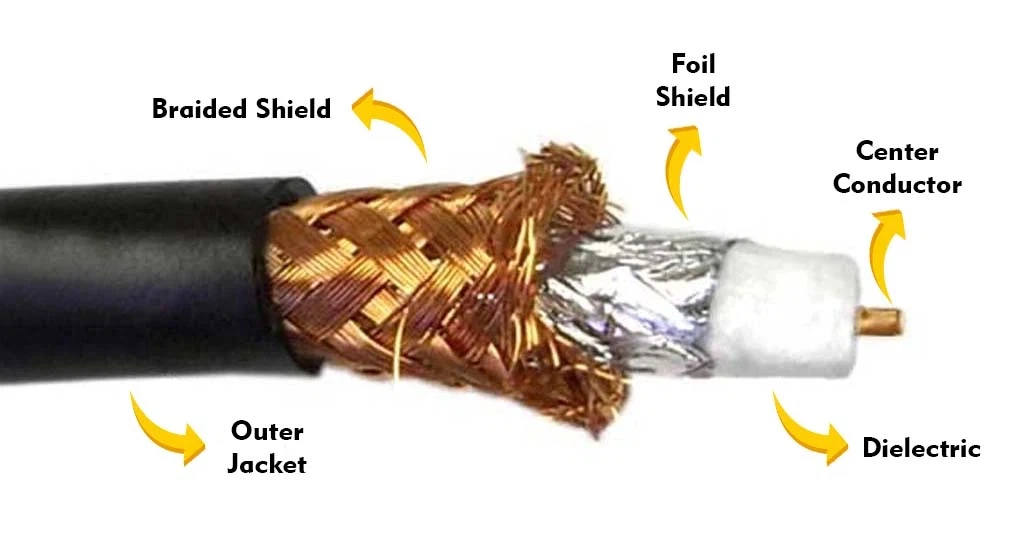

Construção do cabo coaxial
- Condutor central: O fio sólido ou trançado que transporta o sinal elétrico. A parte do cabo coaxial que faz o trabalho real: transporta o sinal e actua como terra eléctrica para o cabo. Geralmente são feitos de cobre, mas podem ser de aço com um revestimento de cobre.
- Dielétrico: O material isolante que envolve o condutor central. O isolante serve para separar a proteção metálica do fio central.
- Blindagem: A trança ou folha metálica que envolve o dielétrico e proporciona blindagem electromagnética.
- Revestimento: A camada exterior do cabo que não é utilizada para transportar informações, mas que protege o cabo contra danos ambientais
Compreender os cabos coaxiais como fio de altifalante
Tendo explorado os fundamentos da construção e funcionalidade do cabo coaxial, vamos examinar porque é que é uma excelente escolha para a conetividade de altifalantes.
Os cabos coaxiais para colunas oferecem uma solução de nível profissional para a transmissão de sinais de áudio de amplificadores ou receptores para as colunas. A sua construção robusta e blindagem superior tornam-nos particularmente eficazes para a transmissão de áudio de alta fidelidade.

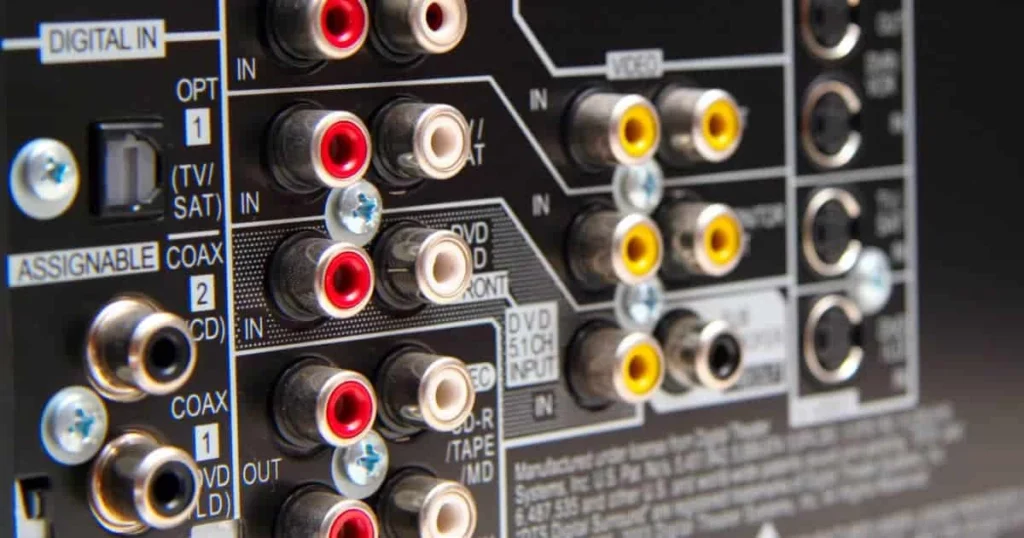

Muitos sistemas de áudio, especialmente aqueles com subwoofers eléctricos, utilizam ligações coaxiais RCA. Para quem está familiarizado com a terminação tradicional de fios de altifalantes, o processo de montagem de cabos coaxiais de altifalantes segue princípios semelhantes.
O processo de conversão envolve a remoção cuidadosa dos conectores, a remoção da blindagem e o reaproveitamento da blindagem trançada como um condutor, enquanto o núcleo central é usado como o outro. Isto cria um cabo de altifalante de condutor duplo de alta qualidade, capaz de proporcionar um desempenho áudio excecional.
Vantagens dos cabos coaxiais para colunas
Menos perda de sinal, condutor e camada de isolamento mais espessos
- Transmissão de baixa perda: O campo elétrico entre o condutor central e o condutor exterior do cabo coaxial está concentrado no meio, reduzindo a perda de energia por radiação, conseguindo assim uma transmissão de sinal de baixa perda a longa distância.
- Correspondência de impedância: A impedância caraterística do cabo coaxial é relativamente estável, o que facilita a correspondência de impedância, reduz a reflexão do sinal e melhora a eficiência da transmissão.
- Forte anti-interferência: A camada condutora exterior tem um bom efeito de proteção contra interferências electromagnéticas, suprimindo eficazmente a interferência do ruído externo no sinal.
Excelente efeito de transmissão a curta distância
- Boas caraterísticas de alta frequência: As caraterísticas de alta frequência do cabo coaxial são excelentes, adequadas para a transmissão de sinais de alta frequência, tais como sinais de vídeo, sinais de áudio digital, etc.
- Largura de banda elevada: Devido às suas caraterísticas estruturais, o cabo coaxial tem uma largura de banda mais elevada e pode transmitir mais informações.
Grande durabilidade
- Boas propriedades mecânicas: A bainha exterior do cabo coaxial é geralmente feita de materiais resistentes ao desgaste e à corrosão, tem boas propriedades mecânicas e pode adaptar-se a ambientes agressivos.
- Forte capacidade anti-interferência: A camada condutora exterior tem um bom efeito de proteção contra as interferências electromagnéticas, protegendo o sinal interno das interferências externas.
Preço razoável
- Baixo custo de produção: Em comparação com os meios de transmissão como a fibra ótica, o custo de produção do cabo coaxial é baixo.
- Popularidade no mercado: O cabo coaxial é amplamente utilizado, o mercado está maduro e o preço é relativamente estável.
Forte capacidade anti-interferência
- Bom efeito de proteção: A camada condutora exterior tem um bom efeito de proteção contra interferências electromagnéticas, suprimindo eficazmente a interferência do ruído externo no sinal.
- Anti-interferência de modo comum: As caraterísticas estruturais do cabo coaxial conferem-lhe uma forte capacidade de supressão das interferências de modo comum.
Desvantagens dos cabos coaxiais para altifalantes
O cabo coaxial é mais grosso e não é fácil de esconder
- Caraterísticas físicas: A estrutura do cabo coaxial determina o seu diâmetro mais grosso. A sobreposição do condutor central, da camada de isolamento e da camada de proteção torna o cabo relativamente grande.
- Restrições de instalação: O diâmetro mais grosso do fio limita a sua cablagem em espaços pequenos, como paredes, pavimentos, etc. Em ambientes como os home theaters, pode afetar o aspeto geral.
- Flexibilidade insuficiente: O diâmetro do fio grosso leva a um raio de curvatura maior do cabo, pouca flexibilidade e não é fácil efetuar encaminhamentos complexos.
A transmissão a longa distância causará perda de sinal
- Efeito de atenuação: O sinal encontra resistência durante a transmissão, resultando na atenuação da energia do sinal. A atenuação do cabo coaxial está relacionada com factores como a frequência, o comprimento do cabo e o material.
- Interferência de diafonia: Ao transmitir a longas distâncias, o impacto da interferência electromagnética externa no sinal será mais significativo, resultando na distorção do sinal.
- Incompatibilidade de impedância: Ao transmitir em longas distâncias, a incompatibilidade da impedância do cabo causará reflexos e perda de sinal.
Pode ser demasiado profissional para o áudio doméstico geral
Para sistemas áudio domésticos gerais, o desempenho fornecido pelos cabos coaxiais pode exceder as necessidades reais. Em comparação com outros cabos para altifalantes, o desempenho em termos de custos não é suficientemente elevado e a instalação do cabo coaxial exige determinados conhecimentos e competências profissionais, o que é difícil para os utilizadores que fazem bricolage.
Não suporta os formatos de áudio de alta qualidade mais recentes (como Dolby TrueHD)
A largura de banda do cabo coaxial tradicional é limitada e não pode transmitir sinais de áudio com elevada taxa de amostragem e elevada taxa de bits. E algumas interfaces de cabo coaxial não suportam os formatos de áudio mais recentes.
Problema de casamento de impedâncias
Reflexão do sinal: O cabo coaxial tem normalmente 50/75 ohms, enquanto os altifalantes têm normalmente 14-16 ohms. A incompatibilidade de impedância provoca a reflexão do sinal e não pode ser transmitida eficazmente para os altifalantes, causando perda de sinal e distorção, o que afecta a qualidade do som. Para resolver o problema do desfasamento de impedâncias, é necessário um dispositivo de correção de impedâncias, o que aumenta a complexidade do sistema.
Acerca da Impedância
A impedância é um fator crítico no desempenho do cabo coaxial para altifalantes que tem um impacto direto na qualidade do áudio. Para uma transferência de sinal óptima, recomendam-se cabos coaxiais de 75 ohms para ligações de altifalantes. Uma impedância mais elevada está geralmente relacionada com uma melhor qualidade de som, uma vez que representa a resistência eléctrica total do cabo.
A importância da correspondência de impedância difere entre sinais analógicos e digitais. Os sinais analógicos demonstram maior tolerância a desajustes de impedância, continuando frequentemente a transmitir com diferentes graus de degradação da qualidade. Em contrapartida, os sinais digitais requerem uma correspondência de impedância precisa, uma vez que funcionam num estado binário - ou atingem uma transmissão perfeita ou falham completamente o sinal.
Quando evitar o cabo coaxial para colunas
- Sistemas áudio domésticos standard
- Projectos sensíveis aos custos
- Instalações complexas que exigem um elevado grau de flexibilidade
- Sistemas que exigem uma correspondência de impedância específica
- Projectos de bricolage e instalações rápidas
Recomendações para a seleção de cabos coaxiais para colunas
- O RG11 (14 AWG) é mais adequado para cabos de altifalantes
- RG58 e RG59 não são recomendados (demasiado pequenos)
- RG-6 não é recomendado (o design da blindagem metálica não é adequado para altifalantes)
- O RG213/U é recomendado para aplicações de alta potência
- Recomenda-se a utilização de cabos coaxiais de áudio especializados em vez de cabos coaxiais normais
| Tipo de cabo | Diâmetro do núcleo | Diâmetro exterior | Impedância | Utilização |
|---|---|---|---|---|
| RG-6/U | 1.024MM | 6,86MM | 75Ω | TV por cabo, satélite, modems por cabo |
| RG-6/UQ | 1.024MM | 7,57MM | 75Ω | Igual ao RG-6/U mas com melhor blindagem |
| RG-7 | 1,3MM | 8.13MM | 75Ω | Igual ao RG-6/U |
| RG-8/U | 2.17MM | 10,3MM | 50Ω | Radioamadorismo |
| RG-8/X | 1,47MM | 6,1MM | 50Ω | Igual ao RG-8/U |
| RG-11/U | 1,63MM | 10,5MM | 75Ω | Igual ao RG-7, mas com baixos mais baixos |
| RG-58/U | 0,81MM | 5MM | 50Ω | Rádio amador, comunicações via rádio, Ethernet |
| RG-59/U | 0,64MM | 6,1MM | 75Ω | Transmissão de sinal de vídeo HD HQ em distâncias curtas |
| RG-60/U | 1.024MM | 10,8MM | 50Ω | TV por cabo HD, Internet de alta velocidade por cabo |
Como fazer um cabo de altifalante coaxial?
Se os seus altifalantes suportarem conectores RCA ou XLR, pode facilmente ligá-los aos altifalantes através de um cabo coaxial.Caso contrário, terá de utilizar um método "faça você mesmo" para ligar o cabo coaxial aos altifalantes...Pode seguir os passos abaixo:
- Medir o comprimento: Meça a distância entre o dispositivo da fonte de som (como um amplificador) e o altifalante e deixe alguma margem.
- Cortar o cabo: De acordo com os resultados das medições, utilizar uma faca para cortar o cabo coaxial com o comprimento adequado.
- Retirar a bainha exterior: Utilize uma faca ou uma lâmina de barbear para retirar cuidadosamente a camada protetora de plástico da camada exterior do cabo, de modo a expor a blindagem interior e o fio central. Minimize o espaço exposto para evitar a perda de sinal.
- Processar a camada de proteção: Torça a camada de blindagem entrançada num fio, que normalmente está ligado à terra e corresponde ao terminal preto do altifalante e do dispositivo.
- Processar o fio central: Descarne a camada de isolamento na camada exterior do fio central para expor o núcleo de cobre. O fio central corresponde normalmente ao terminal vermelho no altifalante e no dispositivo.
- Ligar o conetor: Soldar ou ligar a camada de proteção processada e o fio central ao terminal correspondente no altifalante e no dispositivo, respetivamente.
- Proteger a ligação: Envolva a ligação com tubos termorretrácteis ou fita isoladora para evitar maus contactos e curto-circuitos.
Tipos de cabos coaxiais para altifalantes
Os cabos coaxiais para altifalantes dividem-se principalmente em dois tipos: coaxial flexível e coaxial semirrígido. Os cabos flexíveis são fáceis de dobrar e flexíveis para instalar, mas o efeito de blindagem é relativamente fraco; os cabos semi-rígidos têm uma melhor blindagem e uma forte capacidade anti-interferência, mas são menos flexíveis. Embora os cabos semi-rígidos tenham uma vantagem em termos de qualidade de som, os cabos flexíveis também podem proporcionar um bom desempenho em termos de qualidade de som. Podem também ser utilizados cabos triaxiais, cabos coaxiais gémeos e cabos axiais gémeos, mas as suas caraterísticas adicionais podem complicar o processo e não fornecer resultados viáveis.
Cabo de áudio digital coaxial
O cabo coaxial de áudio digital é uma interface digital comummente utilizada em sistemas de áudio. Utiliza uma estrutura de cabo coaxial para transmitir sinais de áudio digitalmente. Em comparação com os cabos RCA analógicos, os cabos áudio digitais coaxiais têm uma melhor capacidade anti-interferência e fidelidade. Ao mesmo tempo, é mais durável do que os cabos de fibra ótica e tem uma maior distância de transmissão, o que é adequado para ligar vários dispositivos áudio. Quer pretenda construir um sistema de cinema em casa ou um estúdio de gravação profissional, os cabos coaxiais de áudio digital são uma escolha fiável. Os cabos coaxiais de áudio digital têm duas vantagens sobre as soluções de cabo ótico TOSLINK: o primeiro é mais durável e pode funcionar corretamente a distâncias superiores a 15 pés. Os cabos TOSLINK podem efetivamente partir-se devido à flexão.
Os 10 principais grossistas de conectores de áudio topo de gama, saiba mais sobre as marcas de fichas de áudio e vídeo
Os 15 principais grossistas de cabos de áudio topo de gama, saiba mais sobre cabo áudio vídeo marcas
Conclusão
Os cabos coaxiais para altifalantes oferecem uma solução convincente para aplicações de áudio que requerem uma elevada integridade do sinal e durabilidade. Se considerar cuidadosamente os requisitos específicos do seu sistema de áudio, pode selecionar o cabo coaxial adequado para obter um desempenho ótimo.
