Ligar o amplificador a cabo do altifalante é essencial para obter a melhor qualidade de som num sistema estéreo doméstico. Este guia abrange tudo o que precisa de saber sobre as ligações do amplificador ao cabo do altifalante, desde a escolha dos cabos de áudio corretos até à garantia de uma instalação adequada para um desempenho ideal.
Índice
Como ligar o amplificador ao cabo do altifalante (versão curta)
- Desligue e retire a ficha do amplificador/recetor: Certifique-se de que o amplificador ou recetor está desligado e desconectado da tomada antes de começar.
- Ligar os terminais positivos (vermelho +): Ligue a ficha positiva (vermelha +) do cabo do altifalante ao terminal positivo (vermelho +) do altifalante. Ligue a outra extremidade ao terminal positivo (vermelho +) do amplificador/recetor
- Ligar os terminais negativos (preto -): Ligue a ficha negativa (preto -) do cabo do altifalante ao terminal negativo (preto -) do altifalante. Ligue a outra extremidade ao terminal negativo (preto -) do amplificador/recetor.
- Repetir para outros oradores: Siga os mesmos passos para todos os restantes altifalantes do sistema.
- Ligar o amplificador: Quando todas as ligações estiverem seguras, ligue o amplificador e desfrute da sua música.
Se é um novo audiófilo, continue a ler abaixo para obter mais informações.
Desligue a alimentação e retire a ficha do amplificador/recetor antes de desligar ou ligar colunas e componentes
Para garantir a sua segurança e a proteção do seu equipamento, é crucial desligar a alimentação do amplificador ou recetor do seu sistema estéreo e desligá-lo da tomada de parede antes de qualquer operação. Mesmo com os amplificadores modernos que têm caraterísticas de proteção incorporadas, recomenda-se que aguarde 30 segundos para que o transformador se descarregue totalmente, evitando potenciais danos causados pela corrente que flui através dos componentes.
Embora isto possa não ser um problema crítico para o equipamento moderno, é sempre aconselhável tomar precauções adicionais ao manusear quaisquer dispositivos eléctricos. Antes de iniciar qualquer trabalho de cablagem, certifique-se de que todos os componentes estão completamente desligados, uma vez que isto evita eficazmente curtos-circuitos eléctricos e protege tanto o seu equipamento como a sua segurança pessoal.
Ligar o cabo do altifalante aos terminais do altifalante
Quando se trata de tipos de terminais de altifalante/amplificador, fichas banana estão entre as opções de conetividade mais comuns e fáceis de utilizar. Estes conectores oferecem um processo de instalação simples - basta inserir a ficha na ranhura correspondente para obter uma ligação segura.
Se tiver outros tipos de fichas de altifalante, continue a ler Guia de cablagem de altifalantes: Tudo o que precisa de saber.
Ligue uma extremidade do condutor positivo (vermelho +) ao terminal positivo (vermelho +) do altifalante. Repita este processo para o condutor negativo (preto -), ligando-o ao terminal negativo (preto -) tanto no altifalante como no amplificador/recetor. Para vários altifalantes, repita os passos acima para cada altifalante adicional.
Se quiser fazer você mesmo o seu próprio fio de altifalante, recomenda-se que escolha uma ficha banana com fecho de parafuso, que é mais fácil de utilizar. Método de funcionamento específico-Como instalar fichas banana com fio de altifalante?
Qual é o melhor cabo de altifalante/fio de altifalante?
O melhor cabo de altifalante para a sua configuração depende das suas necessidades. Procure cabos com boa condutividade, como o cobre sem oxigénio. Escolha materiais com isolamento adequado, núcleo de fio interno e espessura do fio do altifalante para maior durabilidade.
Há um debate entre os audiófilos sobre se os cabos para colunas e os cabos de áudio topo de gama são realmente importantes. Mas é inegável que os cabos para colunas de alta qualidade garantem uma transferência de sinal eficiente do amplificador para as colunas, melhorando assim o desempenho áudio.
De que bitola de cabo de altifalante necessito?
O calibre do fio do altifalante determina a espessura do cabo do altifalante e a sua capacidade de transportar sinais. Para distâncias curtas, o fio de altifalante de calibre 16 funciona bem. Para percursos mais longos, considere cabos de altifalante mais grossos de calibre 12. A utilização do calibre correto minimiza a resistência e assegura que o amplificador fornece potência limpa aos altifalantes. - Guia de fios para altifalantes (bitola, comprimento e tipo)
Tipos de fichas de ligação de altifalantes passivos
A escolha dos conectores de cabo coaxial corretos é fundamental para garantir um desempenho e fiabilidade ideais na sua aplicação. Aqui estão os principais factores a considerar:
Tomadas de Banana
As fichas Banana simplificam a ligação dos cabos dos altifalantes ao seu amplificador. Estes conectores proporcionam uma solução segura e fácil de utilizar. Basta inserir a ficha no borne de ligação e está pronto. As fichas Banana garantem um encaixe perfeito, reduzindo a perda de sinal e melhorando a qualidade do áudio.
- Certifique-se de que o amplificador e os altifalantes estão desligados
- Identifique os terminais positivo (+) e negativo (-) no amplificador e nos altifalantes
- Desaparafusar o tubo exterior da ficha banana
- Retire cerca de 1,5 cm de isolamento da extremidade do fio do altifalante
- Introduzir o fio descarnado através do cano da ficha
- Torcer firmemente os fios de arame expostos
- Introduzir o fio no pino central da ficha banana

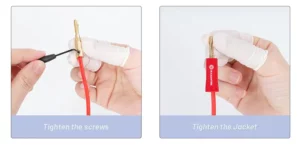

- Volte a aparafusar o tambor para fixar o fio
- Insira a ficha banana no terminal correspondente do amplificador e do altifalante. Se já tiver instalado o cabo do altifalante, comece este passo diretamente. Ficha vermelha no terminal vermelho/positivo (+); ficha preta no terminal preto/negativo (-)
Terminais de ligação
Terminais do borne de ligação são padrão na maioria dos amplificadores e altifalantes. Acomodam fios desencapados, fichas banana e conectores de pá. Esta versatilidade torna-os uma escolha popular para a cablagem de um sistema estéreo doméstico. Postes de ligação corretamente apertados garantem uma ligação estável e um som excelente.
- Desligar todo o equipamento
- Retire aproximadamente 1/2 polegada de isolamento das extremidades do fio
- Desapertar as tampas dos postes de ligação (não é necessário retirá-las completamente)
- Procure o pequeno orifício no eixo central da coluna de ligação
- Escolha o seu método de ligação:
Opção A: Introduzir o fio nu através do orifício do poste
Opção B: Formar o fio descarnado em forma de "U" e enrolar à volta do poste - Apertar firmemente a tampa do poste de ligação
- Certifique-se de que não há fios soltos a tocar nos terminais adjacentes
- Ligar os terminais positivo e negativo
- Verificar novamente a correspondência de polaridade
- Repetir para os restantes altifalantes
Clipes de mola
Grampos de mola são uma opção económica encontrada em equipamentos de áudio de nível básico. Para ligar cabos de altifalante, pressione o clipe, insira o fio e solte-o. Embora sejam fáceis de utilizar, os clips de mola podem não proporcionar uma ligação tão segura como os postes de ligação ou as fichas banana.
- Assegurar que todo o equipamento está desligado
- Retire cerca de 1/4 de polegada de isolamento das extremidades do fio
- Torcer firmemente os fios de arame expostos
- Pressionar o grampo de mola para abrir o ponto de ligação
- Introduzir o fio descarnado na abertura, mantendo o clipe para baixo
- Assegurar que não são visíveis fios de arame soltos, o arame deve estar completamente inserido
- Soltar o clipe para fixar o fio, puxar ligeiramente o fio para verificar se está seguro
- Corresponder a polaridade:
Fio vermelho/cobre ao clipe vermelho
Fio preto/prateado para clipe preto
Plugues de banana flexíveis para fechaduras
Os plugues de banana Deadbolt Flex oferecem uma solução de conexão premium. Estas fichas inovadoras apresentam um design flexível para uma instalação fácil. Proporcionam uma forte aderência aos postes de ligação, assegurando a máxima transferência de sinal do seu amplificador para os altifalantes para um desempenho áudio superior.
Algumas perguntas frequentes
É possível ligar fichas banana a altifalantes?
Sim, pode utilizar fichas banana com colunas que tenham postes de ligação compatíveis. A maior parte dos altifalantes e amplificadores modernos vêm com postes de ligação que aceitam fichas banana, embora alguns modelos de nível básico possam ter apenas clipes de mola.
As fichas banana valem a pena para os altifalantes?
Sim, valem o investimento porque proporcionam ligações seguras, evitam o desgaste dos fios, facilitam a desconexão/reconexão e oferecem um aspeto mais limpo. São especialmente valiosos se mudar ou ajustar frequentemente a sua configuração de áudio.
Os clipes banana são bons para os altifalantes?
Sim, as fichas banana (também chamadas clipes banana) são excelentes para altifalantes. Garantem um contacto elétrico consistente, reduzem o risco de curto-circuitos e tornam a gestão dos fios mais organizada. São muito utilizadas por profissionais e entusiastas do áudio.
Existem fichas banana de tamanhos diferentes para os altifalantes?
O tamanho padrão da ficha banana é de 4 mm de diâmetro, que é universal para equipamento áudio. Embora existam outros tamanhos de ficha banana utilizados em testes de eletrónica, o tamanho de 4 mm é o padrão para ligações de altifalantes e equipamento de áudio doméstico.
Conclusão
A ligação de um sistema estéreo doméstico envolve a compreensão de conceitos-chave como a escolha do cabo de altifalante correto, a correspondência de polaridade e a utilização de fichas de ligação adequadas. Seguindo estes passos, pode garantir que a configuração do amplificador para o cabo do altifalante proporciona uma qualidade de som ideal. Ligue as colunas a um amplificador com confiança com este guia para obter a melhor experiência de áudio.
