No mundo dos sistemas de áudio de alta fidelidade, Bi-Cablagem é há muito um tema de debate. Alguns audiófilos acreditam na sua capacidade de melhorar a nitidez e o detalhe do som, enquanto outros a rejeitam como um truque de marketing da indústria.
Mas o que é a Bi-Wiring? Como é que funciona? E será que melhora realmente a qualidade do som? Este artigo analisa os princípios, as vantagens e as aplicações reais do Bi-Wiring para o ajudar a tomar uma decisão informada.
Índice
O que é a bi-cablagem?
A bi-cablagem é uma técnica de ligação de altifalantes que utiliza dois cabos de altifalante separados para ligar um amplificador a um altifalante que tenha postes de ligação duplos (normalmente um par para frequências altas e um par para frequências baixas).
Numa configuração tradicional de fio único, um único cabo de altifalante liga o amplificador ao altifalante, com a rede de crossover interna do altifalante a direcionar diferentes frequências para os controladores apropriados. Com a cablagem dupla, cabos separados transportam o mesmo sinal de gama completa do amplificador para diferentes secções da rede de crossover do altifalante.
Como funciona a bi-cablagem？
Normalmente, uma rede de crossover de altifalante divide o sinal de áudio de entrada em diferentes bandas de frequência antes de as encaminhar separadamente para o tweeter (frequências altas) e para o woofer (frequências baixas).
Numa ligação de um só fio, todos os sinais de frequência passam pelo mesmo fio do altifalante, podendo causar interferências entre frequências altas e baixas, o que pode degradar o desempenho do áudio.
No entanto, a bi-cablagem utiliza dois cabos separados para transportar os sinais de alta e baixa frequência de forma independente, reduzindo as interações eléctricas indesejadas. A teoria por detrás disto é que as fortes correntes de baixa frequência podem modular os sinais de alta frequência, e separá-los minimiza este efeito, levando potencialmente a uma reprodução de som mais clara.
Método de ligação de cablagem dupla
Para implementar a Bi-Wiring, devem ser cumpridas as seguintes condições:
- Requisitos das colunas: As colunas devem ter terminais Bi-Wiring (dois conjuntos de postes de ligação), normalmente identificados como "HF" (alta frequência) e "LF" (baixa frequência). São necessários dois pares de cabos de altifalante (de preferência da mesma qualidade para manter a consistência do sinal).
- Disposição dos cabos: Um cabo áudio liga o amplificador à secção do tweeter/midrange, enquanto outro liga à secção do woofer.
- O amplificador tem de suportar saídas de altifalante duplas (terminais de altifalante A/B) ou permitir a cablagem dupla.
- Implementação: Os jumpers metálicos entre os postes de ligação nos altifalantes devem ser removidos e ambos os conjuntos de cabos devem ser ligados aos mesmos terminais do amplificador.

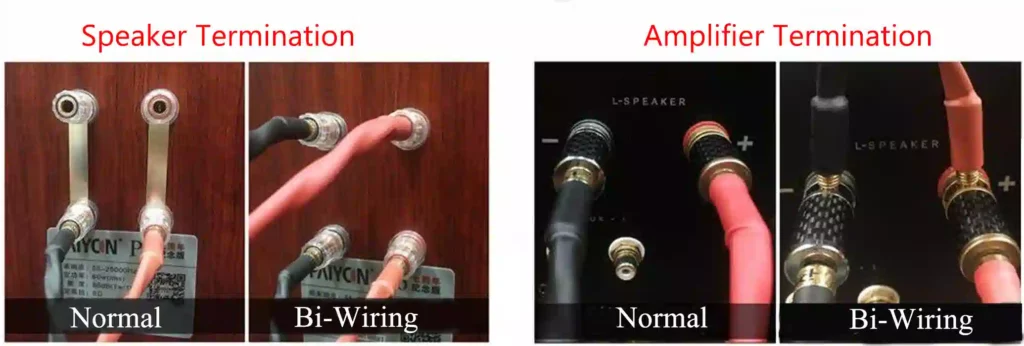

Passos de configuração da cablagem dupla
- Remova os jumpers metálicos do altifalante (pontes de ligação); caso contrário, a bi-cablagem será ineficaz.
- Ligue um cabo de altifalante do amplificador aos terminais de alta frequência (tweeter) do altifalante.
- Utilize outro cabo de altifalante para ligar o amplificador aos terminais de baixa frequência (woofer) do altifalante.
- Assegurar a polaridade correta (+/-) para ambos os pares de cabos para evitar problemas de cancelamento de fase.
Vantagens e desvantagens da cablagem dupla
Vantagens da cablagem dupla
- Reduz a interferência de alta e baixa frequênciaEm configurações de cablagem única, correntes potentes de baixa frequência podem interferir com sinais de alta frequência. A bi-cablagem ajuda a mitigar este problema, fornecendo caminhos independentes para diferentes gamas de frequência.
- Potencialmente melhora os detalhes e a clareza do somAlguns utilizadores relatam que a bi-cablagem resulta numa maior transparência dos agudos, melhor imagem estéreo e detalhes mais refinados dos graves, especialmente em passagens dinâmicas.
- Optimizado para determinados designs de colunasMuitas colunas topo de gama são concebidas tendo em mente a Bi-Wiring. Seguir as recomendações do fabricante para Bi-Wiring pode maximizar o potencial de tais projectos.
Contras da cablagem dupla
- Melhoria audível limitada - altamente dependente do sistemaA eficácia da bi-cablagem varia consoante o amplificador, o design do altifalante e a qualidade do cabo. Se os componentes de áudio principais não estiverem bem combinados, o Bi-Wiring pode produzir uma diferença pouco percetível.
- Aumenta os custos dos cabosA bi-cablagem requer um conjunto adicional de cabos de altifalante de alta qualidade, o que pode aumentar significativamente as despesas gerais do sistema.
- Processo de cablagem mais complexoComparado com a cablagem simples, a cablagem dupla requer uma configuração cuidadosa para evitar ligações de fase incorrectas, que podem degradar a qualidade do som em vez de a melhorar
Bi-Wiring vs. Bi-Amping: Principais diferenças
Muitos audiófilos confundem Bi-Wiring com Bi-Amping (unidade de amplificador duplo). As principais diferenças são descritas abaixo:
| Caraterística | Bi-Wiring (Cabos de altifalante duplo) | Bi-amplificação (amplificadores duplos) |
|---|---|---|
| Ligação | Um amplificador, dois conjuntos de cabos de altifalante | Dois amplificadores, cada um controlando os tweeters/woofers separadamente |
| Aumento de potência | NÃO | SIM |
| Objetivo principal | Reduz a interferência do sinal | Proporciona mais potência e controlo preciso |
| Custo | Moderado (são necessários cabos extra) | Elevado (é necessário um amplificador adicional) |
Visão geral da cablagem dupla
- Utiliza um único amplificador com dois cabos
- Partilha a mesma potência do amplificador, mas fornece vias separadas para frequências diferentes
- A principal vantagem é a redução das interferências entre bandas de frequência
- Sem aumento da potência global do sistema
- O sinal original do amplificador continua a ser dividido pelo crossover interno do altifalante
Visão geral da bi-amplificação
- Utiliza dois amplificadores separados, cada um dedicado a diferentes gamas de frequência
- Cada amplificador acciona controladores específicos (tweeters/midrange ou woofers)
- Proporciona maior potência global ao sistema de altifalantes
- Permite um controlo mais preciso de diferentes gamas de frequência
- Pode utilizar o crossover interno da coluna (bi-amplificação passiva) ou crossovers externos (bi-amplificação ativa)
Considerações práticas
- Investimento vs. Retorno: A bi-cablagem requer apenas o custo extra de um segundo conjunto de cabos e as melhorias na qualidade do som são frequentemente mais subtis e dependentes do sistema; a bi-amplificação requer um investimento significativo em amplificadores adicionais (e possivelmente crossovers externos) e as melhorias na qualidade do som são frequentemente mais dramáticas e imediatas
- Complexidade da instalação: A bi-cablagem é relativamente fácil de realizar com os altifalantes certos; a bi-amplificação requer mais conhecimentos técnicos para ser configurada corretamente, especialmente a bi-amplificação com potência; a correspondência adequada do nível entre amplificadores é essencial para um som equilibrado na bi-amplificação
- Aplicações ideais: Bi-wiring: Um bom ponto de entrada para os interessados em melhorar as ligações dos altifalantes
Bi-amping: Uma solução melhor para quem procura uma atualização significativa do desempenho, especialmente com colunas maiores ou salas de audição difíceis
Conclusão: Se tiver um orçamento limitado, a Bi-Wiring é uma experiência relativamente económica. No entanto, para uma melhoria sónica mais substancial, a bi-amplificação poderá ser um melhor investimento.
Escolher os cabos de altifalante de cablagem dupla certos
A qualidade da implementação da cablagem dupla depende em grande medida da seleção dos cabos. Eis alguns factores-chave a considerar:
- Material do cabo: Os cabos de cobre sem oxigénio (OFC), cobre prateado e prata pura têm caraterísticas sónicas únicas.
- Tamanho da bitola: Os sistemas com maior potência de saída e cabos mais longos requerem cabos mais grossos (por exemplo, 12AWG), enquanto os sistemas de menor potência podem utilizar 16AWG.
- Tipo de conetor: Utilização fichas banana ou terminais em espiga aumenta a estabilidade da ligação e evita a oxidação do fio ao longo do tempo.
Vale a pena experimentar a cablagem dupla?
A eficácia da Bi-Wiring depende de vários factores, mas os cenários seguintes fazem com que valha mais a pena:
- Os seus altifalantes têm terminais dedicados de bi-cablageme o fabricante recomenda a cablagem dupla.
- É proprietário de um alta resolução sistema de áudio onde se notam pequenas melhorias nos detalhes.
- É dispostos a investir em cabos para altifalantes de alta qualidade e experimentar diferentes configurações.
Se o seu sistema de áudio for mais básico ou se o seu amplificador e colunas já tiverem um perfil tonal bem equilibrado, o Bi-Wiring pode oferecer melhorias mínimas. Nesses casos, investir em cabos para colunas individuais de maior qualidade ou atualizar outros componentes (por exemplo, amplificador, DAC) pode ser uma melhor opção.
Algumas perguntas frequentes
Os altifalantes com bi-amplificação fazem alguma diferença?
Sim, a bi-amplificação normalmente faz uma diferença notável. Ao utilizar amplificadores separados para diferentes gamas de frequência, obtém mais potência, melhor controlo sobre cada controlador, distorção reduzida e gama dinâmica melhorada. A melhoria é geralmente mais significativa do que a bi-cablagem, especialmente com colunas exigentes ou em salas maiores.
Qual é a melhor forma de ligar vários altifalantes?
A melhor abordagem depende da sua configuração:
- Para uma sala individual: Utilize um amplificador multicanal com uma correspondência de impedância adequada
- Para várias divisões: Considere um recetor multizona dedicado ou amplificadores separados para cada zona
- Para um elevado desempenho: Cablagem em série ou paralela com base nos requisitos de impedância do seu equipamento
- Verificar sempre as especificações do fabricante para evitar danificar o equipamento
A cablagem dupla altera a impedância?
Não, a cablagem dupla não altera a impedância do altifalante. Uma vez que os mesmos terminais do amplificador se ligam a ambos os conjuntos de postes de ligação dos altifalantes, a impedância global apresentada ao amplificador permanece a mesma que numa configuração de um só fio. Isto é diferente da ligação em paralelo ou em série de vários altifalantes, que afecta a impedância.
Conclusão
Para audiófilos que procuram melhorias sonoras incrementais, o Bi-Wiring pode proporcionar melhorias subtis, particularmente em sistemas de colunas topo de gama. No entanto, para a maioria dos utilizadores, a atualização para melhores altifalantes, amplificadores ou cabos de altifalante individuais de alta qualidade produzirá provavelmente resultados mais visíveis do que a Bi-Wiring por si só.
Se já possui um sistema de alta-fidelidade bem combinado e está curioso sobre a bi-cablagem, a realização de um teste A/B com cabos de altifalantes premium pode ser uma forma prática de avaliar o seu impacto.
Se quiser fazer a sua própria bricolage cabos áudio ou não consegue encontrar o marca do fio do cabo áudio direitoEspero que o artigo seguinte o possa ajudar:
