Sendo a configuração padrão do equipamento de áudio profissional, a importância da ficha XLR é evidente. Este artigo abordará a origem, a estrutura, o princípio de transmissão equilibrada e outros aspectos do conetor XLR, combinando-os com cenários de aplicação reais para desvendar o mistério do XLR.
Índice
O que é o conetor XLR?
ficha XLRtambém conhecido como cabeça XLR, é um tipo de cabo de ligação amplamente utilizado no domínio do áudio profissional. O seu método de transmissão equilibrado pode suprimir eficazmente o ruído e as interferências e garantir a pureza dos sinais áudio. A interface XLR divide-se geralmente em macho e fêmea, macho para a saída e fêmea para a entrada. O cabo XLR é normalmente utilizado para ligar microfones, misturadores, amplificadores e outros equipamentos, e é indispensável em estúdios de gravação, actuações em palco, emissões ao vivo e outras ocasiões.
Porque é que a ficha XLR se chama ficha Cannon?
De facto, podemos deduzir da sua expressão inglesa que se trata de uma ficha de canhão ou de um conetor de canhão. O fundador da ficha, Sr. James H. Cannoné o fundador da Cannon Electric. Atualmente, a empresa foi incorporada na Corporação ITTque é o fabricante original das fichas Cannon.

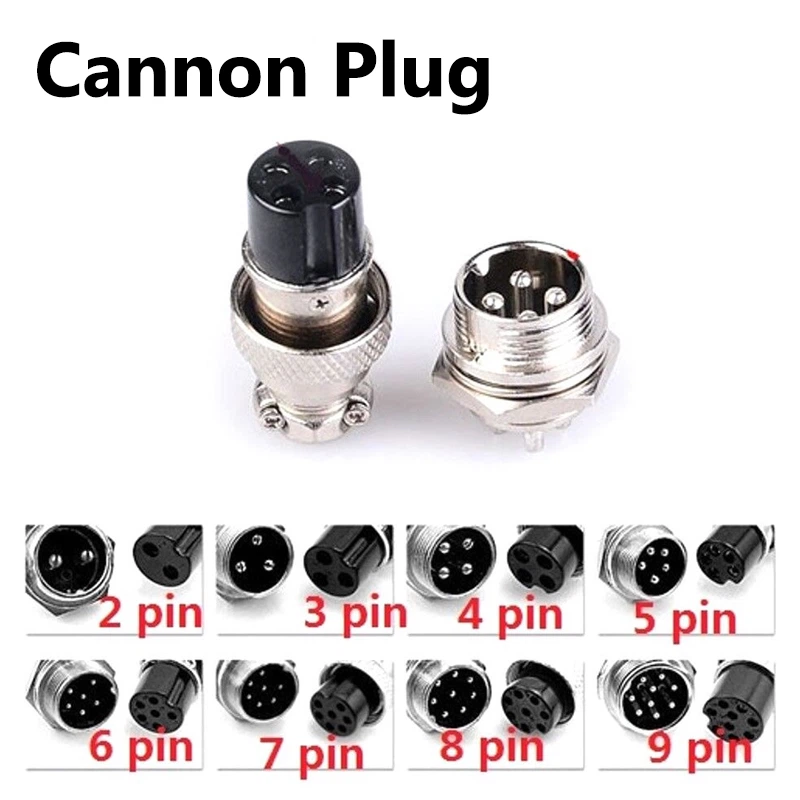

O produto mais antigo era a série "Cannon X". Mais tarde, o produto foi melhorado e foi acrescentado um trinco (o nome inglês do trinco é Latch, que na realidade é um dispositivo de bloqueio). A série de produtos passou a chamar-se "Cannon XL". Em seguida, foi adicionada cola vedante de borracha (composto de borracha) à volta dos contactos metálicos da ficha. Finalmente, as pessoas juntaram as primeiras letras destas três palavras e chamaram-lhe "XLR Connector", ou seja, conetor XLR. Convém recordar aqui que o conetor XLR pode ser de 3 pinos, 2 pinos, 4 pinos, 5 pinos ou 6 pinos. Naturalmente, o conetor mais comum que utilizamos é a ficha Cannon de 3 pinos, ou seja: XLR3.
Pinagem de áudio XLR de 3 pinos
Devido à utilização de um dispositivo de bloqueio, a ligação XLR é bastante fiável. Os conectores XLR são normalmente encontrados em microfones, guitarras eléctricas e outros dispositivos. Os conectores XLR são especiais na medida em que podem ser utilizados não só como conectores para sinais de áudio analógicos, mas também como conectores para sinais de áudio digitais. A figura seguinte mostra a definição de cada pino quando o conetor XLR está ligado de forma equilibrada.
Os cabos XLR de 3 pinos modernos são uma forma de cabo equilibrado, o que significa que têm três condutores: positivo, negativo e terra. Na maioria das aplicações normais, o pino 1 é o terra, o pino 2 é positivo (conforme documentado na norma AES14-1992, também comumente referido como "pino 2 quente") e o pino 3 é negativo. Ao ligar o conetor ao cabo, os pinos 2 e 3 serão ligados aos respectivos fios positivo/negativo e a blindagem do cabo será ligada ao pino 1.
Porquê escolher a ficha XLR?
Transmissão equilibrada
O conetor XLR adopta um modo de transmissão equilibrado, ou seja, a linha de sinal é dividida em duas, transmitindo sinais de fase positiva e de fase inversa, respetivamente. Este método pode compensar eficazmente as interferências electromagnéticas externas e garantir a pureza dos sinais de áudio, especialmente na transmissão a longa distância.
Forte capacidade anti-interferência
Devido às caraterísticas da transmissão equilibrada, a interface XLR tem uma forte resistência ao ruído externo, tornando os sinais de áudio menos susceptíveis de serem distorcidos durante a transmissão.
Ligação estável
O design da estrutura mecânica da interface XLR é único e a força de encaixe é grande, garantindo a estabilidade da ligação. Isto é muito importante para o equipamento áudio profissional, que pode evitar a interrupção do áudio ou o ruído causado por uma má ligação.
Ampla compatibilidade
A interface XLR é a norma para equipamento áudio profissional. Quase todos os microfones, misturadores, interfaces de áudio e outros equipamentos estão equipados com uma interface XLR, que é conveniente para a ligação entre diferentes dispositivos.
Vasta gama de aplicações
A interface XLR não é apenas utilizada em campos de áudio profissionais, como estúdios de gravação e actuações em palco, mas também é amplamente utilizada em transmissões ao vivo, podcasts, sistemas de conferência e outros campos.
Escolher o cabo XLR certo para as suas necessidades
A seleção de um cabo XLR adequado depende das suas necessidades específicas e da natureza do seu equipamento de áudio. Considere o comprimento necessário, a durabilidade do cabo e se um cabo XLR banhado a ouro pode ser útil para a sua configuração. Se estiver a trabalhar com equipamento de nível profissional, Cabos de áudio puros XLR pode oferecer uma qualidade de som superior.
Notas:
- Não se deixe levar por preços elevados: Quanto mais caro for o cabo, melhor é. O melhor é aquele que se adequa a si.
- Preste atenção à compatibilidade do cabo XLR: Certifique-se de que o cabo selecionado é compatível com o seu dispositivo.
- Verifique regularmente o cabo XLR: Verifique regularmente se o cabo apresenta danos e substitua-o atempadamente.
Considerações finais
A utilização de fichas XLR é considerada a escolha ideal no domínio do áudio profissional. A sua transmissão equilibrada, juntamente com as suas caraterísticas anti-interferência, torna-as uma caraterística comum em vários dispositivos de áudio. Independentemente de ser um engenheiro de gravação, um engenheiro de som de palco ou um simples entusiasta de áudio, ter uma compreensão abrangente das fichas XLR pode ajudá-lo significativamente na construção de um sistema de áudio mais eficiente e na obtenção de uma qualidade de som superior.
Se quiser saber mais sobre fichas XLR, por favor deixe uma mensagem na área de comentários. Ou pode ver os nossos produtos recomendados Cabo XLR produtos.
