As fichas banana são componentes essenciais nas ligações eléctricas e de áudio, proporcionando ligações seguras e fiáveis para sistemas de áudio, equipamento de teste e fontes de alimentação. Leia este guia de fichas banana e saiba mais sobre tipos, tamanhos, aplicações e técnicas de instalação para melhorar a conetividade e a qualidade do sinal.
Índice

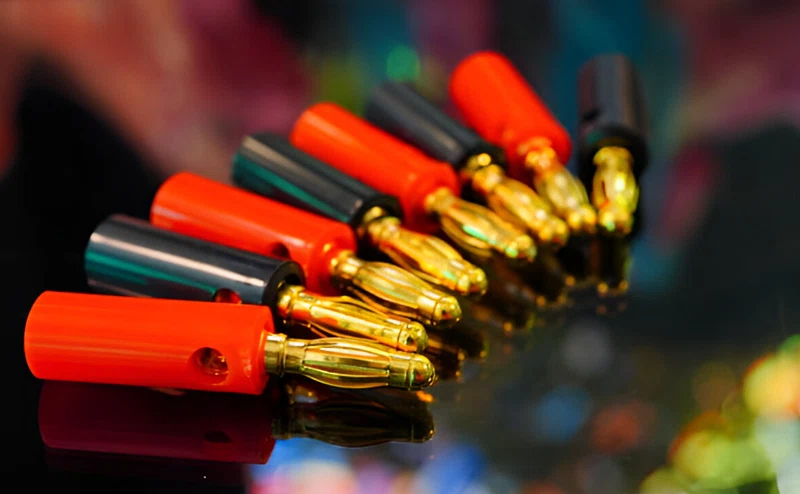

O que é uma ficha Banana?
O que são fichas banana? A ficha banana é um conetor elétrico de um só fio normalmente utilizado para unir os fios dos altifalantes a amplificadores e receptores.
O seu pino metálico cilíndrico encaixa firmemente nas tomadas banana, assegurando ligações firmes que reduzem a perda de sinal e melhoram a qualidade do áudio.
O nome "banana" vem da sua forma alongada que se assemelha ao fruto. Normalmente, apresentam lados com mola que se expandem quando inseridos, criando um excelente contacto elétrico.
História e desenvolvimento - Tomadas de Banana
Originadas no início dos anos 20 como uma solução para ligações eléctricas rápidas e estáveis, as fichas banana evoluíram para incluir várias caraterísticas de proteção, mecanismos de bloqueio e variações de tamanho, tornando-as amplamente utilizadas em aplicações modernas.
Inicialmente desenvolvidos para aplicações laboratoriais e industriais, ganharam popularidade no equipamento de áudio de consumo durante o boom da alta-fidelidade da década de 1950 e continuam a registar inovações nos materiais e na conceção para um melhor desempenho.

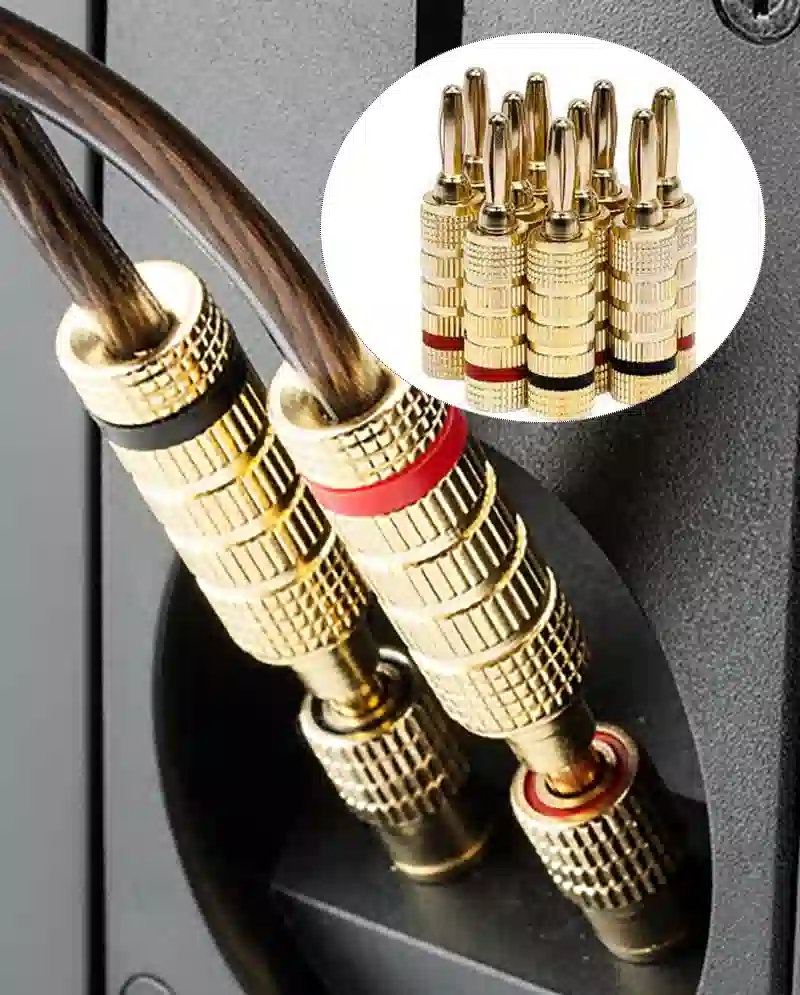

Como funcionam as fichas de banana?
As fichas banana criam ligações firmes e de baixa resistência ao serem inseridas em tomadas banana.
Esta pressão mecânica cria uma grande área de superfície de contacto entre a ficha e a tomada, minimizando a resistência eléctrica e maximizando a integridade do sinal.
O design permite uma ligação e desligamento rápidos, mantendo excelentes propriedades eléctricas.
Inicialmente desenvolvidos para aplicações laboratoriais e industriais, ganharam popularidade no equipamento de áudio de consumo durante o boom da alta-fidelidade da década de 1950 e continuam a registar inovações nos materiais e na conceção para um melhor desempenho.

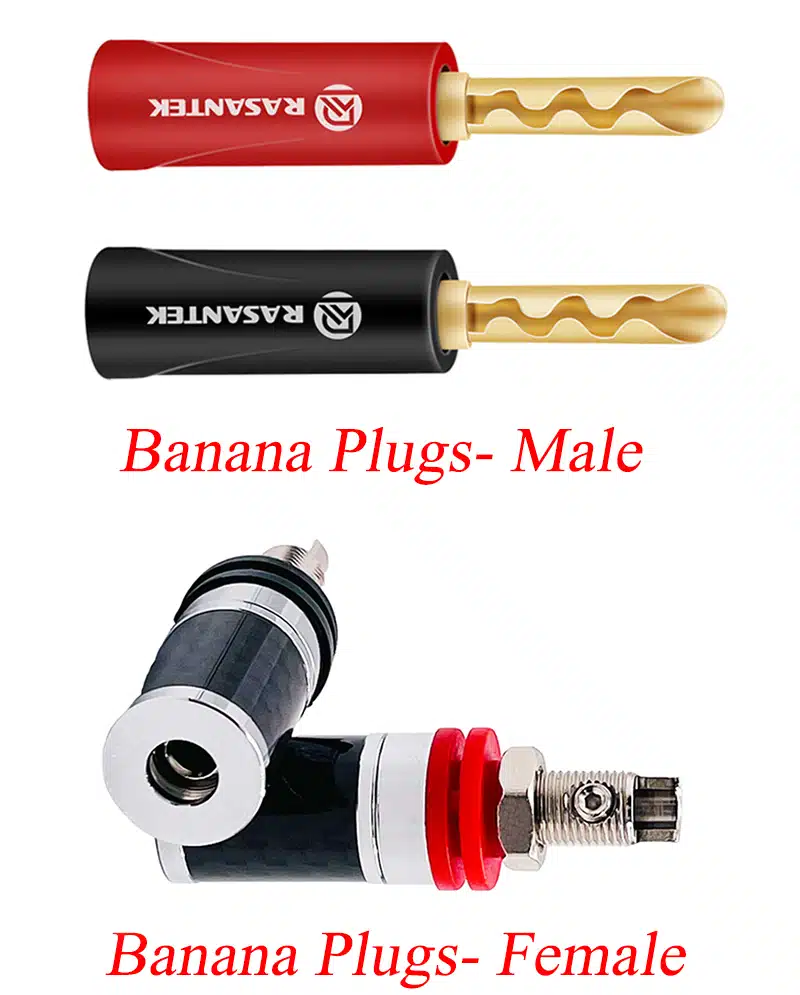

Géneros de fichas de banana
As fichas banana são conectores masculinos caracterizados pelo seu design de pinos metálicos salientes, que se inserem em contrapartes femininas chamadas tomadas banana ou postes de ligação.
O isolamento afecta significativamente a compatibilidade entre estes conectores. As fichas banana macho com bainha (isoladas) não podem ser encaixadas em tomadas fêmea sem bainha, enquanto as fichas macho sem bainha são suficientemente versáteis para serem ligadas tanto a tomadas fêmea com bainha como sem bainha.
Em aplicações de áudio, em particular com altifalantes, é comum haver extremidades de fichas tipo banana não isoladas, permitindo a máxima compatibilidade e um contacto elétrico ótimo com vários tipos de tomadas. Esta consideração de conceção assegura ligações fiáveis para a transmissão de sinais de áudio, mantendo simultaneamente as normas de segurança eléctrica necessárias.
Prós e contras das fichas banana
Prós da utilização de fichas de banana
- Proporciona ligações seguras e estáveis que resistem à vibração e ao movimento
- Reduz o risco de fios desgastados ou soltos que poderiam causar curtos-circuitos ou som fraco
- Melhora a condutividade para um melhor desempenho áudio através de uma pressão de contacto consistente
- Simplifica a ligação e a desconexão de fios, facilitando a reconfiguração do sistema
- Cria um aspeto mais profissional e organizado para as configurações de áudio
- Reduz o desgaste dos postes de ligação do equipamento devido a repetidas ligações diretas de fios
Contras e limitações
- Requer tomadas de banana compatíveis ou postes de ligação que aceitem fichas de banana
- Alguns modelos podem soltar-se com o tempo, especialmente com ligações/desligações frequentes
- Nem sempre é necessário para cabos curtos em que bastam ligações mais simples
- Acrescenta custos adicionais em comparação com as ligações de fio nu
- Pode causar uma degradação mínima do sinal em aplicações de áudio extremamente sofisticadas
Tamanhos de ficha banana

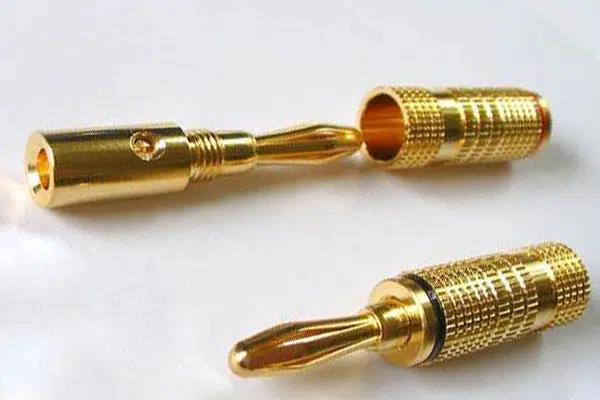

Tampões padrão de 4 mm
A ficha banana de 4 mm é o tamanho mais comum, compatível com a maioria dos terminais de altifalantes e equipamento de teste. Estes conectores criam ligações seguras para aplicações de alta potência, normalmente suportando 10-15 amperes e tensões até 60V.
Esta versatilidade torna-os ideais tanto para sistemas áudio domésticos e ambientes laboratoriais onde as ligações eléctricas fiáveis são essenciais.

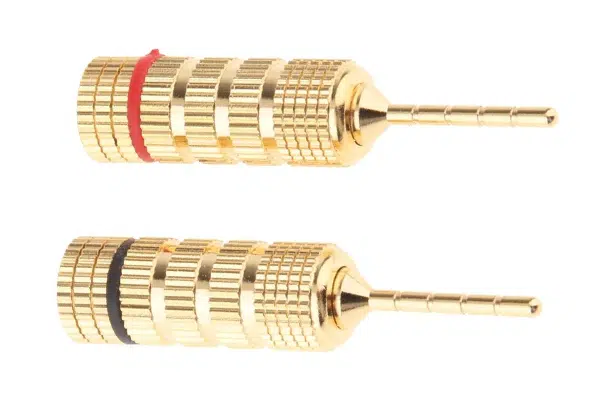

Mini fichas banana de 2 mm
As mini fichas banana mais pequenas, de 2 mm, são utilizadas para aplicações de baixa potência, como testes laboratoriais e dispositivos electrónicos compactos. Estas versões em miniatura são ideais quando as restrições de espaço são significativas ou quando se trabalha com equipamento sensível que requer uma corrente mínima.
Encontram-se normalmente em ferramentas de medição de precisão, kits de eletrónica educativa, e algum equipamento de teste especializado.
Tipos de manga protetora de ficha banana
Tomadas de Banana sem cobertura
Estas fichas totalmente expostas permitem um acesso fácil para ligações rápidas e são normalmente utilizados em ambientes de teste e de laboratório. A ausência de isolamento permite a máxima flexibilidade na ligação a vários pontos de teste e terminais.
No entanto, é necessário ter cuidado para evitar curto-circuitos acidentaisespecialmente em ambientes de circuitos densos ou aplicações de alta tensão.
Tomadas de Banana com manga retrátil
Concebidas com mangas retrácteis, estas fichas oferecem uma segurança acrescida ao cobertura da parte condutora quando não está inserido numa tomada. A manga retrai-se automaticamente após a inserção, assegurando um contacto adequado e mantendo a segurança.
Este design está em conformidade com as modernas normas de segurança para equipamento de teste e é ideal para ambientes educativos onde é necessária uma proteção adicional.
Tomadas de Banana totalmente blindadas
Com mangas totalmente isoladas para evitar curto-circuitos acidentaisEstas fichas são ideais para aplicações de alta tensão. O invólucro permanente cobre todas as partes condutoras, exceto a ponta que faz contacto no interior da ficha.
Esta conceção é obrigatória em muitos Países europeus para tensões superiores a 33V AC ou 70V DC e é cada vez mais comum em todo o mundo à medida que as normas de segurança evoluem.
Tipos de corpo de ficha de banana
Tomadas de Banana rectas
Fichas de banana rectas permitem a inserção direta em tomadasO seu design é ideal para instalações onde o espaço não é limitado. O seu design reto torna-os fáceis de agarrar e manipular.
São os configuração mais comum e funcionam bem na maioria das instalações normais, onde os cabos podem ser encaminhados com espaço adequado atrás do equipamento.
Plugues de banana empilháveis/empilháveis
Fichas empilháveis permitem múltiplas ligações a partir de uma única tomadaO sistema de ligação em paralelo é útil em ambientes de teste e configurações de áudio que requerem ligações paralelas.
O A parte de trás destas fichas contém uma tomada fêmea que aceita outra ficha banana, permitindo ligações em cadeia sem divisores ou adaptadores adicionais. Esta caraterística é particularmente valiosa em ambientes laboratoriais, onde pode ser necessário ligar vários cabos de teste a um único ponto.
Tomadas de Banana de ângulo reto
As fichas de ângulo reto são ideais para espaços apertados onde as fichas rectas seriam impraticáveis ou causariam tensão no cabo. O design de 90 graus reduz o espaço necessário atrás do equipamento, tornando-as perfeitas para colunas montadas na parede ou componentes colocados em armários apertados.
Tomadas de Banana duplas/duplas
As fichas banana duplas simplificam as ligações estéreo, assegurando um espaçamento uniforme e uma instalação mais fácil em aplicações de áudio e de teste. Com as fichas Espaçamento de 19 mm (¾ polegadas) entre centrosEstes conectores permitem a ligação simultânea dos terminais positivo e negativo ou dos canais esquerdo e direito.
São normalmente utilizados com osciloscópios, multímetrose outros equipamentos de ensaio que exijam ligações de dois pontos.
Tipos de método de ligação de ficha banana
Tomadas de Banana de parafuso fechado
Estes utilizam um mecanismo de parafuso para fixar o fio, proporcionando ligações fortes com perda mínima de sinal. O fio é inserido no corpo da ficha e fixado firmemente no lugar, apertando um ou mais parafusos. - Como instalar fichas banana com fio de altifalante?
Esta conceção permite uma instalação fácil no terreno sem ferramentas especializadas e permite a reconexão ou a ligação de novos fios, se necessário, tornando-os populares para instalações de áudio em casa.
Plugues de banana tipo solda
As ligações soldadas oferecem juntas permanentes e altamente condutoras, preferidas para aplicações de áudio topo de gama. Ao criar uma ligação molecular entre o fio e o conetor, as ligações soldadas eliminam a possibilidade de se soltarem com o tempo e minimizam a resistência de contacto.
Fichas banana douradas
Plugues banana banhados a ouro melhorar a condutividade e resistir à corrosãogarantindo uma fiabilidade a longo prazo em ambientes exigentes. A fina camada de ouro impede a oxidação do metal subjacente, mantendo uma baixa resistência de contacto ao longo do tempo.
Embora mais caros do que as fichas de níquel ou de cobre nu, vale a pena considerar os conectores banhados a ouro para ambientes de elevada humidade ou sistemas de qualidade audiófila em que todos os pormenores são importantes.
Como ligar fichas banana?
As fichas banana proporcionam uma ligação segura e conveniente entre o seu equipamento áudio. Eis como os ligar corretamente a diferentes dispositivos:
Como ligar fichas banana a um recetor?
A ligação correta das fichas banana ao recetor assegura uma transferência óptima do sinal de áudio e evita potenciais problemas de ligação que possam afetar a qualidade do som. Siga estes passos para uma ligação segura.
- Reúna o seu equipamento: Fio do altifalante, descascador de fios, fichas banana (vermelho para o positivo, preto para o negativo).
- Desligar o recetor antes de efetuar quaisquer ligações.
- Descarnar o fio: Remova cerca de ¼-⅜ de polegada de isolamento de cada condutor.
- Preparar a ficha banana: Desaparafusar a parte de fixação dos conectores banana.
- Introduzir o fio: Colocar o fio exposto na ficha e apertar os parafusos de fixação.
- Repetir o procedimento para o segundo condutor com a outra ficha.
- Ligar ao recetor: Respeitando a polaridade correta, insira as fichas banana nos postes de ligação correspondentes (vermelho com vermelho/positivo, preto com preto/negativo)- Identificação do cabo do altifalante positivo e negativo
Como ligar fichas banana a colunas de som?
As colunas são o componente final da sua cadeia de áudio, e garantir ligações sólidas é crucial para proporcionar todo o potencial do seu sistema de som. O processo é semelhante ao da ligação a um recetor, mas tem lugar na extremidade das colunas da sua configuração. Como ligar o amplificador ao cabo do altifalante para um sistema estéreo doméstico?
- Corte o fio da coluna com o comprimento pretendido.
- Separe os condutores por uma ou duas polegadas em cada extremidade.
- Retire o isolamento cerca de ½ polegada de cada extremidade do condutor.
- Torça o fio exposto para manter os fios juntos.
- Introduzir nas fichas banana: Desapertar as fichas, inserir o fio correspondente (positivo/vermelho, negativo/preto) e fixar apertando os parafusos.
- Ligar aos altifalantes: Insira as fichas nos terminais correspondentes dos altifalantes
Como ligar fichas banana a um televisor?
Os televisores modernos oferecem várias opções de saída de áudio que podem exigir abordagens específicas quando se utilizam fichas banana. Eis como fazer estas ligações corretamente:
*Para televisores com postes de ligação:
- Meça e corte o fio do altifalante com o comprimento adequado.
- Retirar ¼ de polegada de isolamento de cada extremidade do condutor.
- Torcer firmemente os fios de cobre expostos.
- Instale as fichas banana em cada extremidade do fio seguindo as instruções anteriores.
- Ligar aos postes de ligação do televisor (vermelho a vermelho/positivo, preto a preto/negativo)
*Para televisores sem postes de ligação:
- Adquirir os adaptadores adequados (RCA para banana, 3,5 mm para banana, etc.).
- Ligue o adaptador à saída de áudio do seu televisor.
- Ligue os fios do altifalante com ficha banana ao adaptador
*Para saídas ópticas/digitais:
- É necessário um conversor digital-analógico (DAC) com saídas para altifalantes.
- Ligue o televisor ao DAC através de um cabo ótico/coaxial.
- Em seguida, ligue as fichas banana do DAC aos seus altifalantes
* Teste a ligação reproduzindo áudio através do seu televisor.
Como remover os tampões de banana?
Puxe suavemente a ficha, torcendo-a ligeiramente para evitar danificar a tomada ou o fio, assegurando uma desconexão suave.
No caso de fichas banana com bloqueio, rodar na direção oposta à da instalação para desengatar o mecanismo de bloqueio antes de puxar.
Evite puxar os cabos pelo fio e não pelo corpo da ficha, uma vez que isso pode danificar as ligações internas ao longo do tempo. Para as fichas banana com bloqueio, rode na direção oposta à da instalação para desengatar o mecanismo de bloqueio antes de puxar.
Algumas perguntas frequentes
Para que serve uma ficha banana?
As fichas banana são conectores utilizados para terminar os fios dos altifalantes para ligação a equipamento de áudio como amplificadores, receptores e altifalantes. Proporcionam ligações seguras e facilitam a ligação e a desconexão do equipamento.
É melhor utilizar fichas banana ou fio desencapado?
As fichas banana oferecem comodidade, durabilidade e uma configuração mais limpa em comparação com o fio nu. São mais fáceis de ligar/desligar e evitam o desgaste do fio. No entanto, o fio desencapado proporciona uma ligação direta que alguns audiófilos preferem e não acrescenta custos à sua instalação.
Todos os altifalantes podem utilizar fichas banana?
A maioria dos altifalantes modernos com postes de ligação pode aceitar fichas banana. No entanto, alguns altifalantes de nível básico, em particular os que têm terminais de mola, não podem acomodar fichas banana sem adaptadores. Verifique sempre o tipo de terminal do seu altifalante antes de o comprar.
Como ligar a ficha banana ao fio?
- Retirar cerca de 3/8″ (10mm) de isolamento da extremidade do fio
- Se a ficha tiver uma ligação de tipo parafuso, desaperte-a, introduza o fio descarnado e aperte-o
- Para fichas sem solda, torça os fios, insira-os na câmara da ficha e fixe-os apertando a tampa
- No caso de fichas aparafusadas, enrole o fio à volta da coluna do parafuso e aperte
Conclusão
A compreensão dos seus tipos ajuda os utilizadores a selecionar a ficha banana certa para um desempenho e fiabilidade ideais. Quer esteja a construir um sistema de cinema em casa, a montar um laboratório ou a trabalhar em projectos electrónicos, a escolha da ficha banana adequada melhorará o desempenho e a capacidade de utilização do seu sistema durante muitos anos.
Se quiser fazer a sua própria bricolage cabos áudio ou não consegue encontrar o marca do fio do cabo áudio direitoEspero que o artigo seguinte o possa ajudar:
