As tomadas de áudio são conectores essenciais no nosso equipamento de áudio diário, mas muitos utilizadores continuam confusos sobre as diferenças entre os vários tamanhos e configurações. Este guia explora as principais distinções entre as tomadas de auscultadores de 2,5 mm, 3,5 mm e 6,35 mm (1/4″), ajudando-o a tomar decisões informadas sobre a sua configuração de áudio.
Índice
Guia rápido: Visão geral dos tamanhos das tomadas para auscultadores
Não tenho a certeza de qual conetor de áudio com que está a lidar? Precisa de identificar rapidamente as diferenças entre os tamanhos das tomadas para auscultadores? Este guia de referência rápida ajudá-lo-á a reconhecer e a compreender instantaneamente as principais caraterísticas de cada tamanho padrão.
A tabela abaixo resume as caraterísticas essenciais dos conectores de áudio de 2,5 mm, 3,5 mm e 6,35 mm, permitindo-lhe identificá-los rapidamente e compreender as suas aplicações e limitações típicas.
| Caraterística | Ficha de 2,5 mm | Ficha de 3,5 mm | Ficha de 6,35 mm |
|---|---|---|---|
| Diâmetro | 2,5 mm (0,098") | 3,5 mm (1/8") | 6,35 mm (1/4") |
| Comprimento da ficha | 11 mm (0,43") | 14 mm - 17 mm (0,55" - 0,69") | 30 mm - 31 mm (1,18" - 1,22") |
| Nome comum | Micro jack | Mini-conetor/conetor estéreo | Tomada de 1/4"/ Tomada de telefone |
| Utilização primária | Equipamento especializado, áudio equilibrado | Eletrónica de consumo | Equipamento áudio profissional |
| Durabilidade | Menos durável | Moderadamente durável | Mais durável |
| Dispositivos comuns | Auscultadores para aviação, DAPs, amplificadores portáteis | Smartphones, computadores portáteis, auriculares | Equipamento de estúdio, guitarras, equipamento de DJ |
| Configuração típica | TRS, TRRS | TRS, TRRS | TS, TRS |
Compreender a diferença entre fichas e tomadas
Antes de nos debruçarmos sobre tamanhos específicos, é importante clarificar a terminologia que muitas vezes causa confusão:

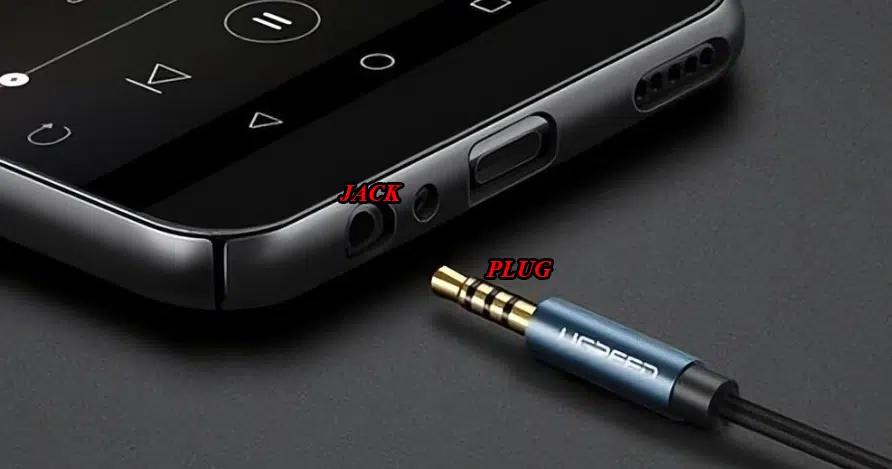

Tomada para auscultadores de um iPhone (em cima) e ficha para auscultadores (em baixo)
- Tomada (ou soquete): O conetor fêmea que recebe a ficha. É a porta integrada no seu dispositivo (como a "tomada" para auscultadores do seu telefone).
- Ficha: O conetor macho na extremidade do cabo dos auscultadores que se insere no conetor.
Embora as pessoas utilizem frequentemente "jack" para se referirem a ambos os componentes, tecnicamente, os auscultadores têm uma "ficha" que se liga a um "jack" no seu dispositivo de áudio. O tamanho (2,5 mm, 3,5 mm, 6,35 mm) refere-se ao diâmetro do eixo da ficha e à abertura correspondente no conetor.
Compreender os tamanhos das tomadas de áudio e as suas aplicações
A diferença mais óbvia entre estes conectores de áudio é o seu diâmetro físico. Cada tamanho evoluiu para servir objectivos específicos no ecossistema de áudio.

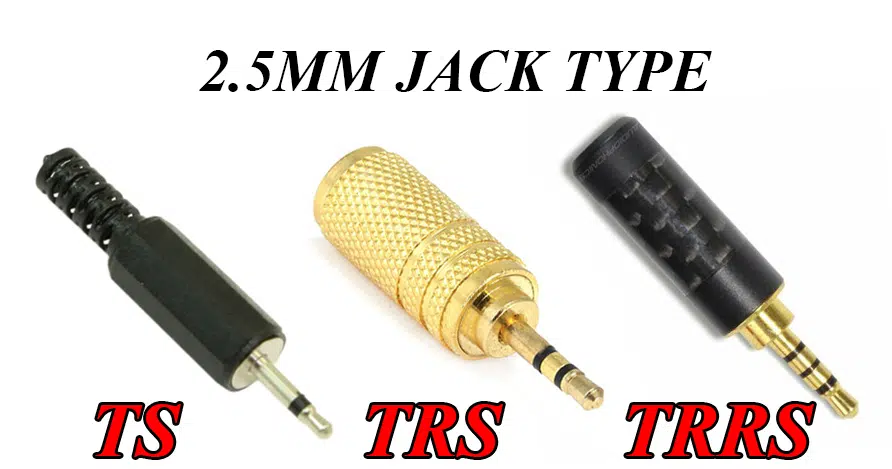

Tomada de áudio de 2,5 mm: o especialista compacto
A tomada de 2,5 mm para auscultadores é o conetor de áudio padrão mais pequeno normalmente disponível no mercado atual. Este conetor micro ou sub-mini mede apenas 2,5 mm (0,098 polegadas) de diâmetro, o que o torna visivelmente mais pequeno do que o conetor padrão de 3,5 mm. Apesar da sua presença cada vez menor nos principais produtos electrónicos de consumo, continua a desempenhar um papel importante em aplicações especializadas.
As utilizações comuns dos conectores de 2,5 mm incluem:
- Ligações áudio equilibradas em equipamento audiófilo

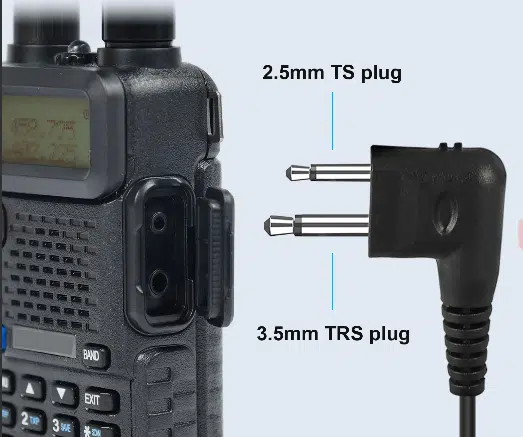

- Rádios bidireccionais e walkie-talkies
- Auriculares e dispositivos de comunicação para a aviação
- Alguns telemóveis e dispositivos portáteis mais antigos (modelos anteriores a 2010)
- Disparadores de obturador remotos para câmaras
- Entradas auxiliares em equipamentos áudio específicos
- Aplicações áudio modernas, como os leitores de música portáteis iBasso e Astell&Kern
- Cabos de auscultadores topo de gama com conectores destacáveis
2.5MM Jack Vantagens:
- Tamanho extremamente compacto, ideal para dispositivos pequenos
- Capacitância mais baixa em algumas implementações
- Popularidade crescente das ligações de áudio balanceadas
- Funciona bem em aplicações de baixo consumo
Limitações do conetor de 2,5MM::
- Mais frágil do que as alternativas maiores
- Pode afrouxar com o tempo em caso de utilização frequente
- Disponibilidade limitada de dispositivos compatíveis
- Frequentemente requer adaptadores para funcionar com equipamento padrão
- Uma pressão de contacto mais baixa pode significar ligações menos fiáveis

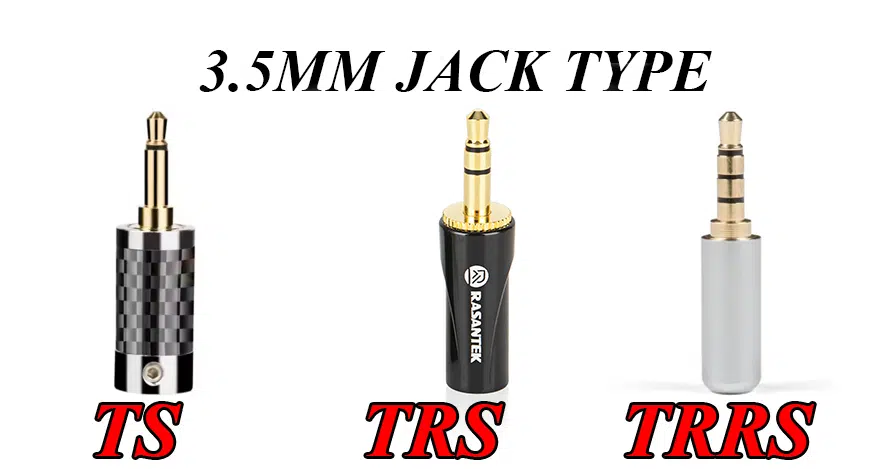

Tomada de áudio de 3,5 mm: o padrão universal
Os auscultadores com fios modernos utilizam principalmente Fichas de 3,5 mm (1/8 de polegada). Este conetor é amplamente utilizado em interfaces áudio auxiliares para sistemas áudio de automóveis, consolas de mistura e outros produtos electrónicos de consumo.
À medida que os fabricantes de smartphones vão eliminando gradualmente as tomadas para auscultadores, os conectores de auscultadores digitais Lightning e USB-C, juntamente com os auscultadores sem fios Bluetooth, estão a tornar-se cada vez mais populares.
Encontrará tomadas de 3,5 mm:
- A maioria dos auscultadores e auriculares de consumo
- Smartphones (embora muitos modelos mais recentes os tenham eliminado)
- Computadores portáteis, tablets e leitores de música portáteis
- Computadores de secretária (portas áudio frontais e traseiras)
- Equipamento de cinema em casa e soundbars
- Entradas auxiliares para automóvel
- Controladores e acessórios de jogos
- Gravadores portáteis e interfaces áudio
- Câmaras DSLR e mirrorless para entrada de microfone
- Altifalantes e sistemas de som portáteis
Os auscultadores normais utilizam normalmente conectores TRS de 3,5 mm com três pólos, enquanto os auscultadores com microfones utilizam conectores TRRS de 3,5 mm com quatro pólos.
3.5MM Jack Vantagens:
- Compatibilidade quase universal com a eletrónica de consumo
- Durabilidade suficiente para uma utilização quotidiana
- Suficientemente compacto para dispositivos portáteis
- Ecossistema massivo de produtos compatíveis
- Grande disponibilidade de adaptadores para outros formatos
- Suporta áudio estéreo e capacidades de microfone (TRRS)
- Bom equilíbrio entre tamanho, custo e desempenho
Limitações do conetor de 3,5MM::
- Menos robustas do que as fichas de 6,35 mm para aplicações profissionais
- Pode desgastar-se com inserções/remoções muito frequentes
- Compromisso da qualidade do sinal em percursos de cabo mais longos
- Capacidade de bloqueio limitada em comparação com os conectores profissionais
- Alguma variação nas normas TRRS entre fabricantes

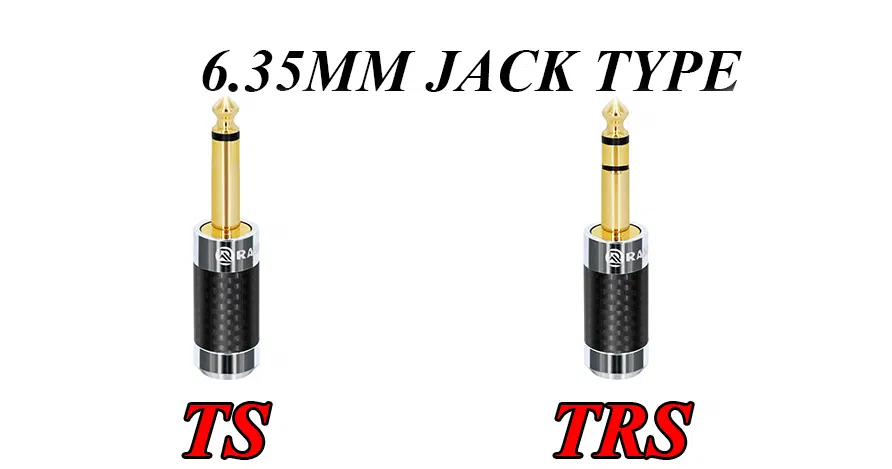

Ficha de áudio de 6,35 mm (1/4"): A escolha dos profissionais
O Conector de 6,35 mm (1/4 polegada)O conetor de áudio de 1/4 de polegada, frequentemente designado por "ficha de telefone", apresenta um design robusto com um eixo durável e contactos fortes. Com exatamente 1/4 de polegada de diâmetro, é o maior dos três tamanhos de conetor de áudio padrão. Este conetor profissional é normalmente fabricado com materiais de alta qualidade e construído para resistir a milhares de utilizações em equipamento áudio profissional.
As guitarras eléctricas e os baixos ligam-se aos amplificadores utilizando cabos mono TS (tip-sleeve) de 6,35 mm, que partilham as mesmas dimensões que os conectores de auscultadores de 1/4″. No entanto, os auscultadores utilizam normalmente conectores TRS (tip-ring-sleeve) com um condutor extra que permite o som estéreo.
As aplicações comuns para tomadas de áudio de 6,35 mm incluem:
- Auscultadores de estúdio profissionais e equipamento de monitorização
- Interfaces de áudio e consolas de mistura
- Guitarras eléctricas e guitarras baixo
- Amplificadores e processadores de instrumentos
- Equipamento de DJ profissional
- Sistemas de som para o público
- Equipamento de monitorização de palco
- Amplificadores de auscultadores topo de gama
- Microfones profissionais
- Compartimentos de patches de estúdio
- Pedais de efeitos para guitarra e pedalboards
- Sintetizadores e instrumentos musicais electrónicos
- Equipamento de estúdio de gravação profissional
6.35MM Vantagens do conetor:
- Durabilidade e longevidade superiores
- Ligação mais segura com menos hipóteses de desconexão acidental
- Melhor alívio de tensão para evitar danos no cabo
- Maior capacidade de transporte de corrente para aplicações eléctricas
- Menos suscetível a danos físicos
- Uma maior área de contacto proporciona uma transferência de sinal mais fiável
- Norma da indústria em ambientes de áudio profissionais
- Suporta frequentemente mecanismos de bloqueio em aplicações topo de gama
Limitações do Jack 6.35MM::
- Demasiado grande para a maioria dos dispositivos portáteis
- Acrescenta volume e peso ao equipamento áudio
- Não é prático para a eletrónica de consumo diária
- Requer adaptadores para funcionar com a maioria dos dispositivos modernos
- O seu fabrico é mais dispendioso do que o dos conectores mais pequenos
A maior área de contacto do conetor de 6,35 mm proporciona uma durabilidade superior e uma ligação mais segura, qualidades essenciais em ambientes profissionais onde o equipamento é utilizado com frequência.
Para além do tamanho: Compreender as configurações TRS e TRRS
Os conectores de áudio não se diferenciam apenas pelo tamanho - sua configuração interna determina a funcionalidade. As letras TRS e TRRS referem-se ao número de pontos de contacto no conetor:
- TS (ponta-manga): Dois contactos para áudio mononormalmente utilizado para cabos de instrumentos
- TRS (ponta-anel-manga): Três contactos normalmente utilizados para áudio estéreo
- TRRS (ponta-anel-anel-manga): Quatro contactos que podem lidar com áudio estéreo mais um canal adicional, normalmente para um microfone
Artigos relacionados:

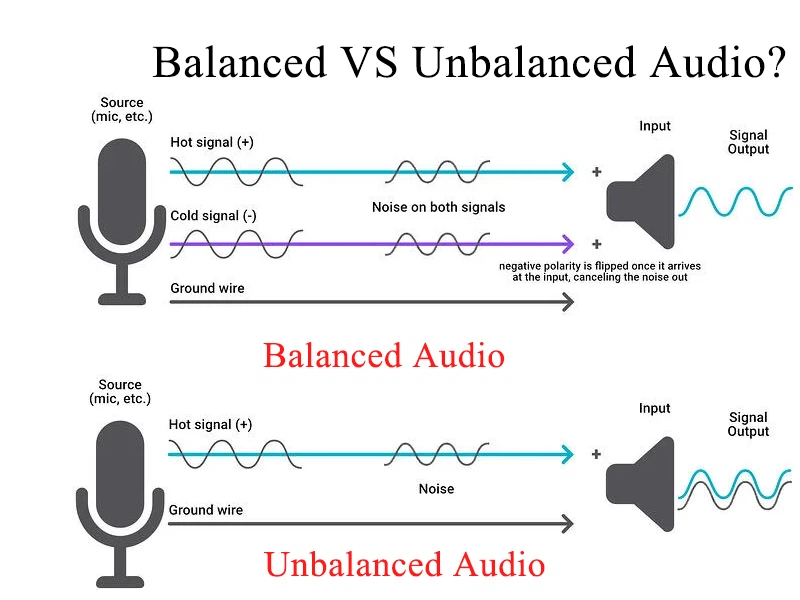

Conexões de áudio balanceadas vs. não balanceadas
Uma distinção importante frequentemente discutida em relação às tomadas para auscultadores é ligações equilibradas vs não equilibradas:
Ligações não balanceadas (normalmente utilizando TRS para estéreo)
- Utilize um único fio para cada canal de áudio mais um fio de terra
- Mais suscetível a interferências em distâncias maiores
- Padrão na maioria dos equipamentos de áudio de consumo
- Geralmente suficiente para uma audição quotidiana
Ligações equilibradas (frequentemente utilizando fichas de 2,5 mm ou 4,4 mm em equipamentos modernos)
- Utilize dois fios por canal de áudio (positivo e negativo) mais a terra
- Melhor rejeição de interferências externas
- Comum em ambientes de gravação profissionais
- Cada vez mais popular em equipamento audiófilo topo de gama
O conetor de 2,5 mm encontrou um novo propósito na comunidade audiófila como conetor de áudio equilibrado, particularmente em amplificadores portáteis e leitores de áudio digital (DAPs).
Algumas perguntas frequentes
Qual é a diferença entre o conetor de 2,5 e 3,5 mm?
A principal diferença é o tamanho - as tomadas de 2,5 mm são mais pequenas do que as tomadas de 3,5 mm e não são intermutáveis sem um adaptador. A tomada de 3,5 mm é a norma para a maioria dos dispositivos de áudio de consumo, enquanto as tomadas de 2,5 mm são menos comuns.
Para que serve uma tomada de 2,5 mm para auscultadores?
As tomadas de 2,5 mm são utilizadas principalmente em telemóveis mais antigos, rádios bidireccionais, alguns aparelhos auditivos e equipamento áudio específico, como ditafones mais antigos. Por vezes, também são utilizadas para ligações de microfone em auscultadores de jogos ou de aviação.
Perde-se qualidade de áudio com um conetor de 3,5 mm?
Não, um conetor de 3,5 mm a funcionar corretamente não reduz inerentemente a qualidade do áudio. A qualidade depende mais da fonte de áudio, dos auscultadores e do DAC (Digital-to-Analog Converter) interno do que do tipo de conetor em si.
Porque é que as marcas estão a retirar o conetor de 3,5 mm?
As marcas estão a remover os conectores de 3,5 mm para tornar os dispositivos mais finos, aumentar a resistência à água, poupar espaço interno para outros componentes, levar os consumidores a optar por soluções sem fios e aumentar potencialmente as receitas provenientes do licenciamento de conectores proprietários ou da venda de auscultadores sem fios.
Qual é a diferença entre os conectores de 3,5 mm e 6,35 mm?
O conetor de 6,35 mm (1/4″) é muito maior e mais durável do que o conetor de 3,5 mm. É normalmente utilizada em equipamento áudio profissional, como auscultadores de estúdio, instrumentos musicais e consolas de mistura, enquanto a de 3,5 mm é a norma para dispositivos de consumo.
Posso utilizar um adaptador para ligar tomadas de diferentes tamanhos?
Sim, os adaptadores podem converter entre conectores de 2,5 mm, 3,5 mm e 6,35 mm. No entanto, podem introduzir uma ligeira degradação do sinal ou problemas de durabilidade, e não convertem entre configurações diferentes (como TS para TRS).
Que tamanho de tomada de áudio oferece a melhor durabilidade?
O conetor de 6,35 mm (1/4″) é o mais durável, concebido para utilização profissional com milhares de ciclos de inserção. A de 3,5 mm é moderadamente durável, enquanto a de 2,5 mm é mais frágil devido ao seu tamanho reduzido.
Os auscultadores USB-C são melhores do que os auscultadores com conetor de 3,5 mm?
Os auscultadores USB-C podem potencialmente oferecer melhor qualidade de áudio, uma vez que utilizam sinais digitais e têm os seus próprios DAC, mas isso depende da qualidade desses componentes. Podem também oferecer funcionalidades adicionais, como o cancelamento ativo de ruído, sem necessidade de pilhas nos próprios auscultadores.
Conclusão
Embora as tomadas para auscultadores de 2,5 mm, 3,5 mm e 6,35 mm possam parecer simples conectores, representam diferentes ramos da evolução da tecnologia de áudio, cada um com vantagens distintas para casos de utilização específicos.
Compreender estas diferenças permite-lhe tomar decisões informadas sobre a compra de equipamento de áudio e garantir a compatibilidade entre os seus dispositivos. Quer seja um ouvinte casual, um profissional móvel ou um audiófilo sério, saber qual o conetor certo para as suas necessidades é essencial para uma experiência de áudio óptima.
Se quiser fazer a sua própria bricolage cabos áudio ou não consegue encontrar o marca do fio do cabo áudio direitoEspero que o artigo seguinte o possa ajudar:
