Conectores RCA são componentes essenciais para sistemas de áudio e vídeoOs conectores RCA são conectores de alta qualidade que fornecem ligações fiáveis para a transmissão de sinais entre dispositivos. Quer esteja a montar um sistema de cinema em casa, um sistema de áudio para automóvel ou equipamento de áudio profissional, saber como ligar corretamente os conectores RCA é uma competência valiosa.
Este guia irá guiá-lo ao longo de todo o processo, desde a seleção dos componentes certos até ao teste das ligações acabadas.
Índice

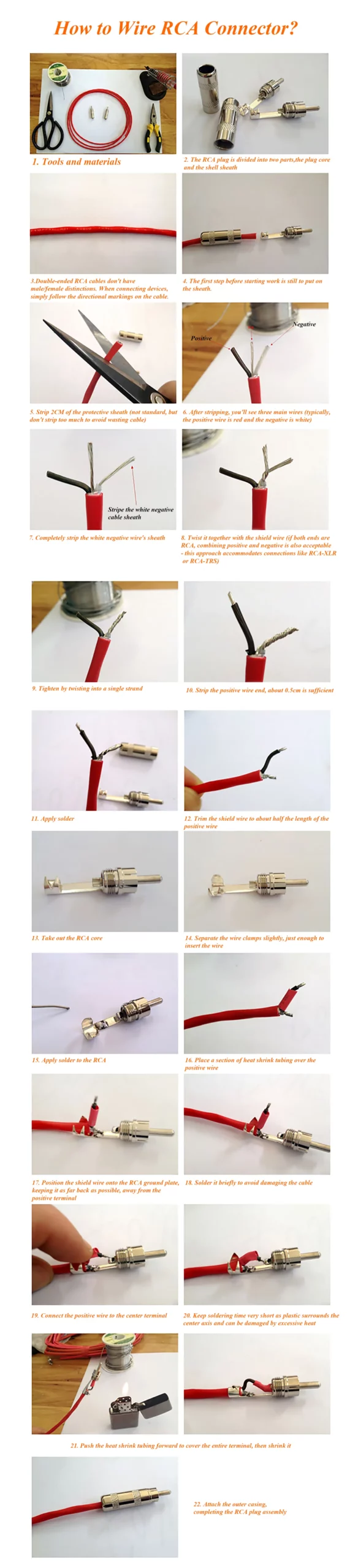

Aprenda rapidamente a ligar os conectores RCA de acordo com a imagem
Sabemos que o tipos de cabos áudio podem ser divididos em duas categorias, "cabo de sinal elétrico de áudio" e "cabo de sinal ótico de áudio".
Entre eles, o "cabo de sinal elétrico de áudio" é o mais comum, incluindo Cabo de áudio de 3,5 mm macho para machoCabo de extensão áudio de 3,5 mm macho para fêmea, Cabo de áudio de 3,5 mm para 2 RCA, Cabo de áudio RCA, cabo áudio AUX para automóvel, Cabo de áudio de palco de 3,5 mm para 6,35 mm, Cabo de áudio de interface XLRcabo áudio de cobre monocristalino, cabo áudio coaxial, etc;
Nesta secção, vamos falar sobre o método de soldadura do cabo de áudio RCA cabeça de lótus, o método específico é mostrado na figura abaixo:
Compreender os componentes do conetor RCA
Um conetor RCA é normalmente constituído por:
- Pino central - Transporta o sinal primário
- Escudo exterior - Serve de terra e protege contra interferências
- Anel de isolamento - Separa o pino central da proteção exterior
- Alívio da tensão - Evita danos nos cabos no ponto de ligação

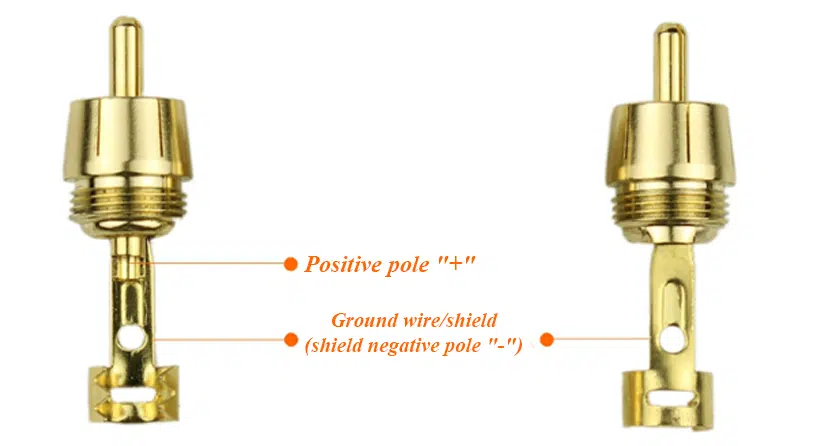

Abaixo está o diagrama de soldadura do conetor RCA:
O que é necessário
Antes de iniciar o processo de cablagem do conetor RCA, reúna estas ferramentas e materiais essenciais:

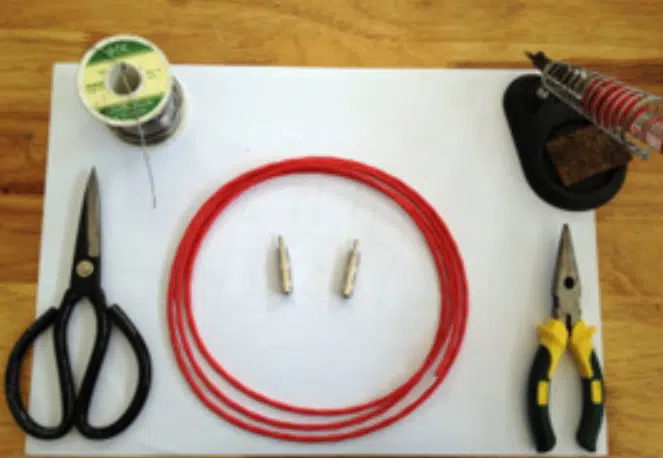

Ferramentas necessárias para fazer fichas RCA
- Um ferro de soldar elétrico normal
- Uma tesoura ou um descascador de fios
- Um alicate de bico de agulha
- Alguns fios de solda (a quantidade utilizada para fazer um fio é de cerca de 5CM-10CM)
Materiais necessários para fazer fichas RCA
- Dois fichas RCA (para fazer um fio)
- Um cabo de áudio de núcleo duplo de cobre sem oxigénio OFC (a duração depende das necessidades)
Guia passo-a-passo para a ligação de conectores RCA

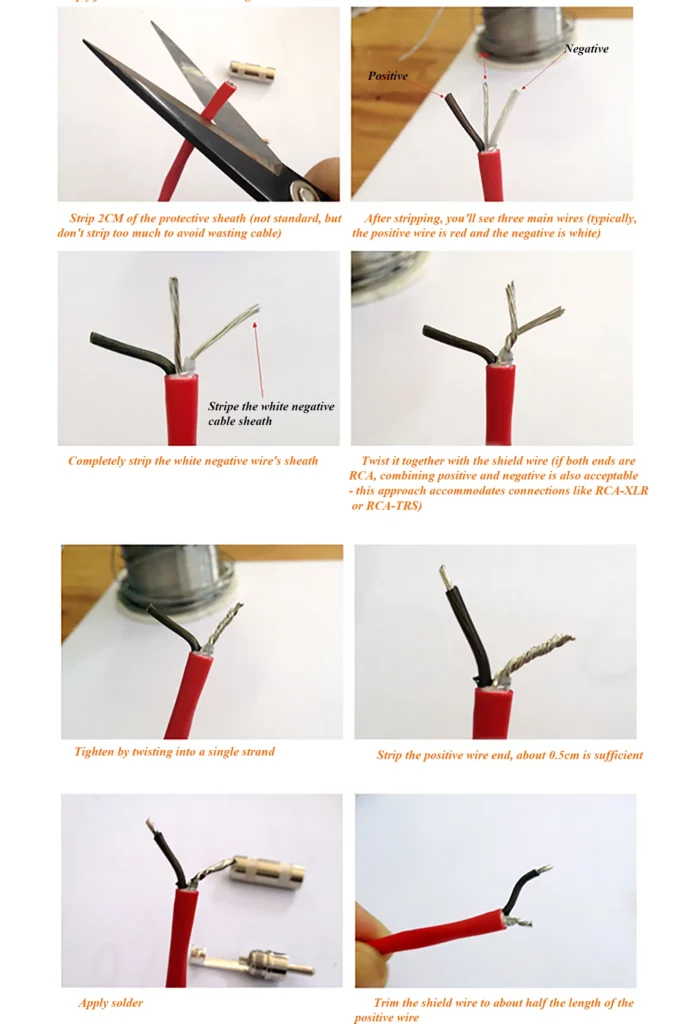

Passo 1: Preparar o cabo
- Meça e corte o cabo com o comprimento pretendido, adicionando uma polegada extra em cada extremidade para ter em conta a descamação e potenciais erros.
- Utilizando um descascador de fios, retire cuidadosamente cerca de 2 cm do revestimento exterior da extremidade do cabo, tendo o cuidado de não danificar os condutores internos.
- Se o seu cabo tiver uma blindagem entrançada, torça-a firmemente para formar um único condutor.
Retire aproximadamente 1/4 de polegada (6 mm) de isolamento do condutor central.

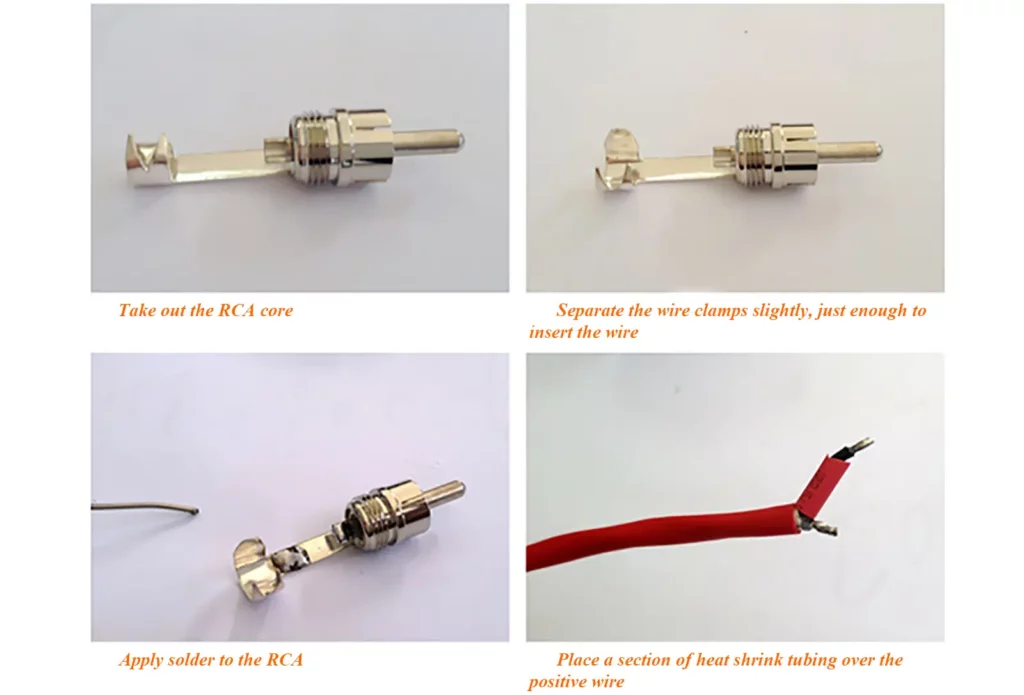

Passo 2: Preparar o conetor RCA
- Se o seu conetor RCA tiver um cilindro ou cobertura protetora, faça-o deslizar primeiro para o cabo, certificando-se de que está virado na direção correta para a remontagem posterior.
- Alguns conectores têm uma manga de alívio de tensão - certifique-se de que esta também é colocada no cabo antes de proceder à ligação.
Passo 3: Ligar os condutores
Para conectores do tipo solda:
- Estanhe o condutor central aplicando uma pequena quantidade de solda no fio exposto.
- Aqueça o pino central do conetor RCA com o ferro de soldar.
- Encoste o condutor central estanhado ao pino aquecido, permitindo que a solda flua e crie uma ligação segura.
- Deixar a ligação arrefecer um pouco antes de prosseguir.
- Soldar o fio de proteção/terra ao invólucro exterior do conetor, assegurando um bom contacto sem criar pontes de solda no pino central.
Para conectores do tipo Crimp:
- Introduzir o condutor central no pino central do conetor.
- Utilizando um alicate de pressão, engaste cuidadosamente o pino central para fixar o fio.
- Posicione o fio de proteção/terra contra o ponto de ligação do invólucro exterior.
- Crimpe o invólucro exterior para fixar a ligação à terra.

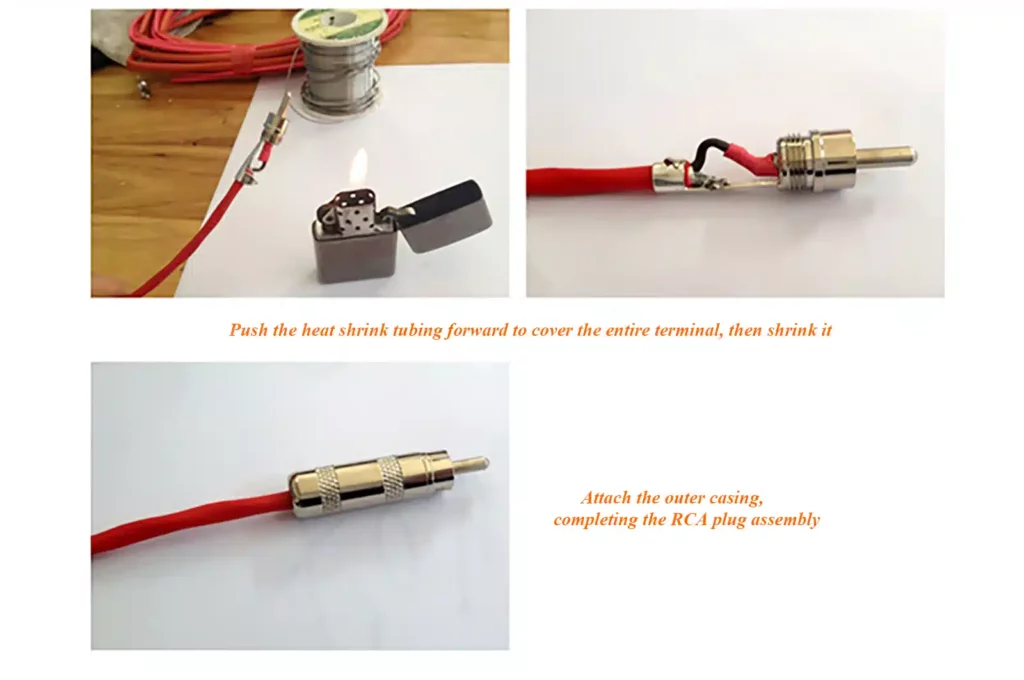

Passo 4: Isolar e finalizar
- Se utilizar tubagem termorretráctil, coloque um pequeno pedaço sobre a ligação do pino central antes de montar o conetor.
- Utilize uma pistola de calor ou um isqueiro para encolher a tubagem, proporcionando um isolamento adicional.
- Montar o conetor fazendo deslizar o tubo ou a tampa para o seu lugar e fixando-o de acordo com o modelo do conetor (aparafusado, de encaixe, etc.).
- Para maior alívio da tensão, aplique um pedaço ligeiramente maior de tubo termorretráctil sobre o ponto onde o cabo entra no conetor.
Resolução de problemas comuns de cablagem RCA
| Problema | Causa possível | Solução |
|---|---|---|
| Sem sinal | Má ligação do pino central | Voltar a soldar ou voltar a prender o condutor central |
| Sinal intermitente | Ligação solta | Verificar e reforçar todos os pontos de ligação |
| Zumbido | Loop de terra ou blindagem deficiente | Assegurar a ligação correta à terra e à blindagem |
| Interferência de sinal | Proteção inadequada | Utilizar cabos blindados de qualidade superior |
| Curto-circuito | Contacto entre o centro e a blindagem | Verificar e eliminar eventuais pontos de contacto |
Algumas perguntas frequentes
Tenho de fazer corresponder as cores quando ligo os cabos RCA?
Sim. Faça corresponder vermelho com vermelho (áudio direito), branco/preto com branco/preto (áudio esquerdo) e amarelo com amarelo (vídeo composto) para uma transmissão de sinal correta.
Porque é que estou a receber estática ou interferência através da minha ligação RCA?
Isto é normalmente causado por uma blindagem deficiente ou pela proximidade do cabo a fontes de alimentação. Utilize cabos blindados de qualidade e coloque-os longe dos cabos de alimentação.
Posso ligar um cabo RCA a uma tomada de 3,5 mm?
Sim, com um Adaptador RCA para 3,5 mm. Faça corresponder o RCA vermelho/branco aos anéis adequados no conetor de 3,5 mm.
Porque é que não há som/vídeo quando tudo parece estar ligado corretamente?
Verifique se selecionou a fonte de entrada correta no dispositivo recetor e se todas as ligações estão seguras, sem conectores danificados.
Como é que identifico qual o conetor RCA que vai para onde no meu equipamento?
Procure portas codificadas por cores e etiquetas como "Audio Out", "Video In", etc. Faça corresponder as portas de saída do dispositivo de origem às portas de entrada do dispositivo de receção.
Os conectores RCA banhados a ouro valem o custo extra?
Os conectores banhados a ouro resistem melhor à corrosão e podem proporcionar uma qualidade de sinal ligeiramente melhor. São recomendados para instalações permanentes ou ambientes húmidos.
Conclusão
Ligar corretamente os conectores RCA é uma competência fundamental para quem trabalha com equipamento de áudio e vídeo. Seguindo este guia passo a passo, pode criar ligações fiáveis e de alta qualidade que proporcionarão uma transmissão de sinal clara e um desempenho duradouro.
Quer seja um entusiasta da bricolage ou um profissional de áudio/vídeo, dominar a técnica de ligação dos conectores RCA irá poupar dinheiro em cabos pré-fabricados e dar-lhe a flexibilidade de criar ligações de comprimento personalizado perfeitamente adaptadas à sua configuração específica.
Lembre-se que a prática leva à perfeição - as suas primeiras ligações podem não ser perfeitas, mas com paciência e atenção aos pormenoresEm breve estará a criar ligações RCA de qualidade profissional com facilidade.
Se quiser fazer a sua própria bricolage cabos áudio ou não consegue encontrar o marca do fio do cabo áudio direitoEspero que o artigo seguinte o possa ajudar:
