As pessoas que pesquisam por "XLR pin out" no Google estão provavelmente à procura de informações técnicas sobre a configuração da cablagem de Conectores XLRque são normalmente utilizados em equipamento áudio profissional. Aqui está um guia completo sobre as configurações de pinagem XLR e as suas aplicações.
Índice
O que é um conetor XLR?
Os conectores XLR são interfaces de ligação circulares com 3-7 pinos que se tornaram o padrão em aplicações de áudio profissional. A variante mais comum é o XLR de 3 pinos, amplamente utilizado para ligações áudio equilibradas em microfones, consolas de mistura, amplificadores e outro equipamento áudio profissional.
Saída de pinos do conetor XLR de 3 pinos padrão
A atribuição de pinos padrão para conectores XLR de 3 pinos é a seguinte:
- Pino 1: Terra/blindagem (protege contra interferências electromagnéticas)
- Pino 2: Quente/Positivo (+)
- Pino 3: Frio/Negativo (-)
Esta configuração cria um áudio equilibrado que reduz significativamente o ruído e permite cabos mais longos sem degradação do sinal.
Conectores XLR macho vs. fêmea
Os conectores XLR têm género:
- XLR macho: Contém pinos e aparece normalmente nas extremidades dos cabos que enviam sinais (saídas)
- XLR fêmea: Contém tomadas e aparece normalmente nas extremidades dos cabos que recebem sinais (entradas)
Outras configurações de saída de pinos XLR
Embora o XLR de 3 pinos seja o mais comum, existem outras configurações para aplicações específicas:
XLR de 4 pinos
Utilizado principalmente para auscultadores de intercomunicação e equipamento de transmissão em que a alimentação e o áudio têm de passar por um único cabo. A disposição típica dos pinos inclui:
- Pino 1: Terra
- Pino 2: Áudio do microfone
- Pino 3: Áudio dos auscultadores
- Pino 4: Alimentação (+12V a +30V DC) Esta configuração é comum nos sistemas de intercomunicação Clear-Com, RTS e Telex, permitindo a ligação de um único cabo de auscultadores com microfone e auricular.
XLR de 5 pinos
Serve para dois fins: áudio e iluminação.
- Em áudio: Utilizado para microfones estéreo com os pinos 1 (terra), 2 (esquerda +), 3 (esquerda -), 4 (direita +) e 5 (direita -)
- Na iluminação: Norma para sistemas de controlo de iluminação DMX512 em que os pinos 1 (terra), 2 (dados -), 3 (dados +), 4 e 5 (par de dados secundário opcional) A norma de áudio digital AES/EBU também utiliza por vezes XLR de 5 pinos para a transmissão de sinais de áudio digital.

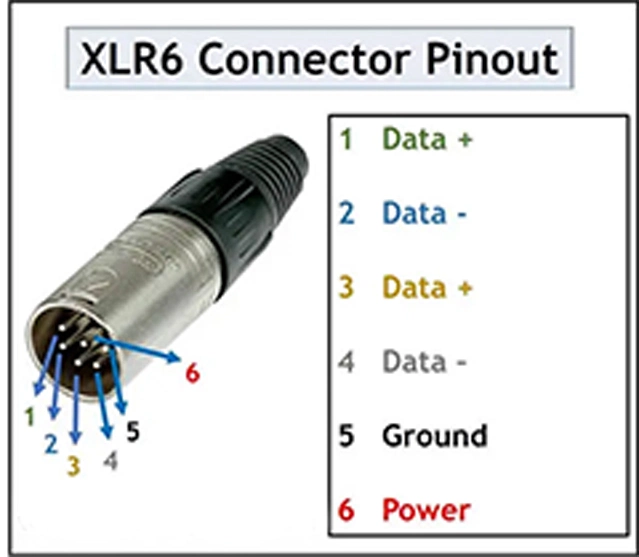

XLR de 6 pinos
Encontrado em equipamento áudio especializado, incluindo:
- Alguns equipamentos de gravação profissionais Sony e Tascam
- Certos sistemas de intercomunicação de radiodifusão que exigem uma funcionalidade adicional
- Sistemas de controlo de iluminação cénica com necessidades mais complexas A atribuição de pinos varia consoante o fabricante, mas normalmente inclui terra, áudio equilibrado e múltiplos caminhos de sinal de alimentação ou controlo.

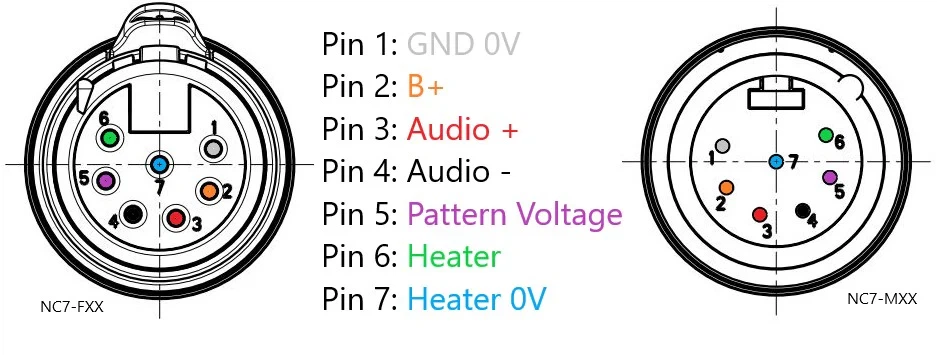

XLR de 7 pinos
Principalmente associado a microfones vintage e especiais:
- Comum em microfones Neumann mais antigos, em que os pinos adicionais transportam alimentação fantasma
- Utilizado em alguns microfones AKG com interruptores de roll-off de graves incorporados
- Os pinos extra permitem o controlo remoto das funções do microfone ou esquemas de alimentação alternativos para microfones de válvula que requerem fontes de tensão de aquecimento e de placa separadas.
Algumas perguntas frequentes
Qual é a pinagem do cabo XLR?
A pinagem padrão do cabo XLR de 3 pinos é:
- Pino 1: Terra/escudo
- Pino 2: Positivo/quente (+)
- Pino 3: Negativo/frio (-)
O que é uma saída XLR?
Uma saída XLR é uma ligação de saída num equipamento de áudio que utiliza o formato de conetor XLR. Foi concebida para enviar sinais de áudio balanceados para outros dispositivos, como amplificadores, misturadores ou altifalantes.
O que é a pinagem de um conetor?
A pinagem de um conetor é um diagrama ou especificação que mostra a função de cada pino num conetor. Indica-lhe que pino transporta que sinal, permitindo-lhe ligar corretamente ou resolver problemas de ligações.
Todas as saídas XLR são equilibradas?
Todas as saídas XLR são equilibradas?
A maioria das saídas XLR são equilibradas, mas existem excepções. Embora os conectores XLR de 3 pinos tenham sido concebidos para sinais balanceados, alguns equipamentos utilizam-nos para ligações não balanceadas. Em equipamentos de áudio profissionais, as saídas XLR são normalmente balanceadas para minimizar o ruído e suportar cabos mais longos.
Conclusão
Compreender a pinagem XLR é essencial para profissionais de áudio, técnicos e amadores que trabalham com equipamento de áudio profissional para garantir uma conetividade adequada e uma qualidade de sinal óptima.
Se quiser fazer a sua própria bricolage cabos áudio ou não consegue encontrar o marca do fio do cabo áudio direitoEspero que o artigo seguinte o possa ajudar:
