O que significa XLR? Um guia abrangente para conectores de áudio balanceados

O que é que XLR significa? As pessoas deparam-se frequentemente com estes conectores xlr em estúdios ou eventos ao vivo e se perguntam sobre suas origens. Historicamente, começou como uma ficha Cannon X, evoluiu para XL e, finalmente, XLR - significando um mecanismo de bloqueio equilibrado. Este guia oferece informações sobre X, L e R, além do motivo pelo qual o XLR continua sendo vital para o áudio moderno.

O significado do XLR no áudio

Muitos perguntam: "O que significa XLR?" para perceberem porque é que é uma referência tipo de conetor de áudio. O design equilibrado do XLR minimiza o ruído, permitindo que os cabos percorram longas distâncias sem interferências. O invólucro robusto do conetor XLR e o fecho seguro reduzem as desconexões acidentais durante momentos críticos. Desde grandes concertos a sessões de estúdio íntimas, garante um desempenho consistente.

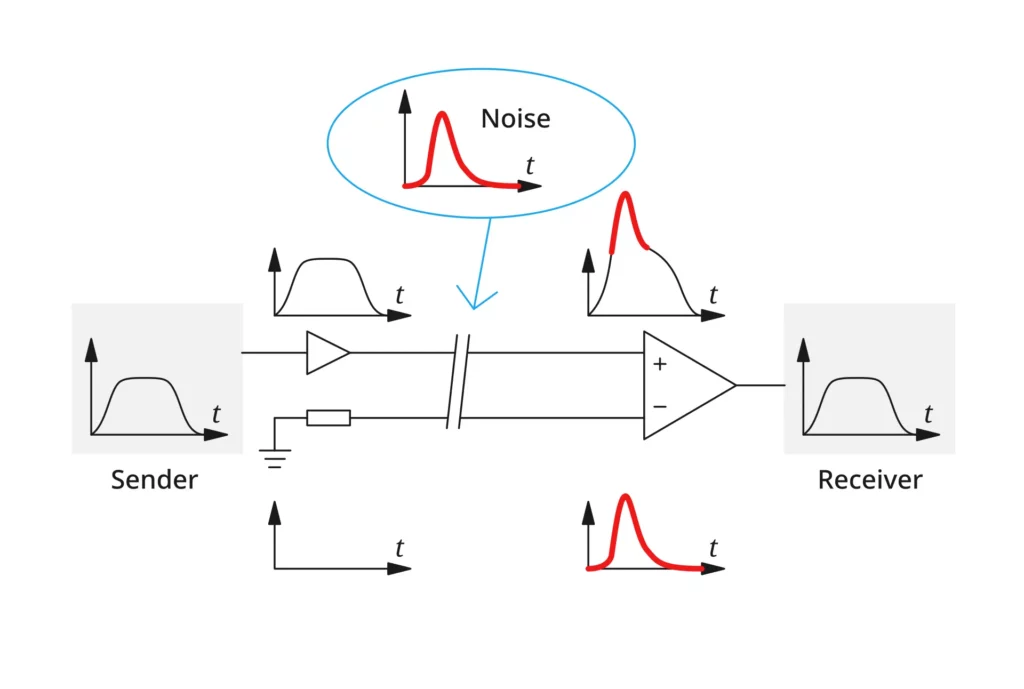

Porque é que o áudio equilibrado é importante

Áudio equilibrado cancela o zumbido ao enviar dois sinais 180 graus fora de fase. Este princípio é a razão pela qual o XLR continua a ser popular nas configurações profissionais. Quando as pessoas pesquisam "O que significa XLR?", muitas vezes querem saber que as linhas equilibradas são a chave para gravações nítidas e claras. Esta conceção é essencial para sinais de microfone ou alimentação de instrumentos sensíveis.

O papel fundamental do XLR no som profissional

Os ambientes de áudio profissional dependem do XLR para microfones, consolas de mistura e caixas de palco. O seu fecho fiável preserva a integridade do cabo sob tensão. Os engenheiros confiam no XLR para tudo, desde vocais ao vivo até comentários em transmissões. Ao longo de décadas, provou ser durável em exposições itinerantes, estúdios de alta qualidade e configurações de transmissão externas.

Analisar o acrónimo XLR

"X" - O início misterioso

O "X" está relacionado com o conetor Cannon X inicial, um passo em frente na engenharia de áudio profissional. Os primeiros utilizadores consideraram-no superior às fichas rudimentares da época. Embora os designs tenham evoluído, a letra X permanece, preservando uma referência às suas origens inovadoras. Esta referência subtil perdura nos equipamentos modernos de todo o mundo.

"L" - Mecanismo de bloqueio do conetor

O L realça a natureza de bloqueio que distingue o XLR. Ao encaixar no lugar, o conetor resiste a puxões e vibrações em palcos agitados. Para aqueles que perguntam, "O que significa XLR?", o aspeto de bloqueio é mais do que uma trivialidade histórica. É uma proteção diária para artistas, técnicos de áudio e emissoras que pretendem um fluxo de sinal ininterrupto.

"R" - Anel de borracha ou retorno?

O "R" pode significar um anel de borracha que outrora vedava o conetor contra poeira ou humidade. Outros afirmam que simboliza a perna de retorno de um circuito equilibrado.

A evolução das fichas de canhão para XLR

A invenção e os primeiros projectos de James Cannon

James H Cannon abriu caminho com uma abordagem inovadora à conetividade áudio. Os seus designs originais enfatizavam a durabilidade em condições difíceis. Enquanto os conectores anteriores falhavam facilmente, os metais especializados e as soluções de engenharia da Cannon tornavam-nos dignos de um palco. Este legado continua vivo nos conectores XLR modernos.

Transição de "Cannon X" para "Cannon XL" para "Cannon XLR"

A mudança de X para XL adicionou um fecho para um ajuste mais seguro, resolvendo problemas de desconexão acidental. A adição do R aperfeiçoou ainda mais os aspectos de vedação e estabilidade do contacto. Ao longo de décadas, estes ajustes de design ajudaram a transição do XLR de uma ficha experimental para uma marca registada da indústria, utilizada diariamente na produção de áudio.

Normalização e adoção global

Assim que o mundo do áudio o adoptou, o XLR encontrou o seu lugar nas normas internacionais. Quando os principiantes perguntam "O que significa XLR?", descobrem como um conetor outrora de nicho se tornou um elemento global. Quer seja em pequenos locais ou em grandes redes de transmissão, a abordagem equilibrada e o invólucro robusto do XLR tornaram-se universais.

Como funcionam os conectores XLR?

Os conectores XLR são conectores de áudio de nível profissional normalmente utilizados em microfones, interfaces de áudio e equipamento de som profissional. Veja como eles funcionam:

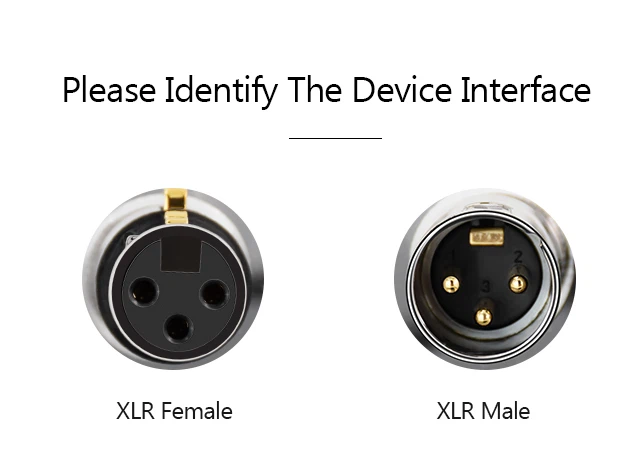

Estrutura básica:

Um conetor XLR macho tem 3 pinos
Um conetor XLR fêmea tem 3 tomadas
Uma caixa metálica envolve os pinos/soquetes para proteção e durabilidade

Configuração de pinos da ficha XLR:

Pino 1: Terra/escudo - Protege contra interferências
Pino 2: Positivo/quente (+) - Transporta o sinal de áudio positivo
Pino 3: Negativo/frio (-) - Transporta o sinal áudio invertido

Os conectores XLR utilizam um sistema de transmissão de áudio equilibrado em que o sinal de áudio viaja ao longo de dois fios (positivo no Pino 2 e uma cópia invertida no Pino 3), enquanto o Pino 1 fornece ligação à terra. Esta conceção oferece uma dupla proteção contra o ruído: em primeiro lugar, através do cancelamento de fase, em que a interferência captada durante a transmissão é eliminada quando os sinais se recombinam, e, em segundo lugar, através da rejeição de modo comum (CMR) no amplificador diferencial do dispositivo recetor, que elimina qualquer interferência de modo comum remanescente, como o zumbido de 60 Hz, preservando simultaneamente o sinal de áudio pretendido, o que torna as ligações XLR ideais para equipamento de áudio profissional e cabos longos em que a imunidade ao ruído é crucial.

Aplicações do XLR

Os espectáculos ao vivo, as cabinas de gravação e até a iluminação DMX partilham este estilo de ficha. "O que significa XLR?" entre os técnicos de palco? É um caminho fiável para um áudio de primeira qualidade. Os cabos podem serpentear pelo chão ou atrás das paredes, fornecendo sinais estáveis. Quer seja utilizado para faixas vocais nítidas ou para controlar um espetáculo de luzes, o conetor XLR prova a sua versatilidade em qualquer cenário de atuação ou produção.

Espectáculos ao vivo e equipamento de palco

Nos palcos dos concertos, Cabos de microfone XLR resistem ao tráfego intenso de pessoas e ao movimento do equipamento. O seu fecho de bloqueio impede desconexões súbitas, mesmo em espectáculos frenéticos. Os monitores de palco e os misturadores principais beneficiam igualmente da fiabilidade do XLR, assegurando aos fãs uma experiência áudio bem equilibrada noite após noite.

Configurações de gravação em estúdio e transmissão

Em ambientes de estúdio ou de transmissão, a clareza é fundamental. Os cabos XLR transportam sinais de microfone para pré-amplificadores ou misturadores, minimizando o chiado de fundo. Os engenheiros confiam nestes conectores para captar com confiança as nuances de um vocalista ou os subtis tons de uma guitarra acústica. Nenhuma outra solução iguala a comprovada redução de ruído do XLR.

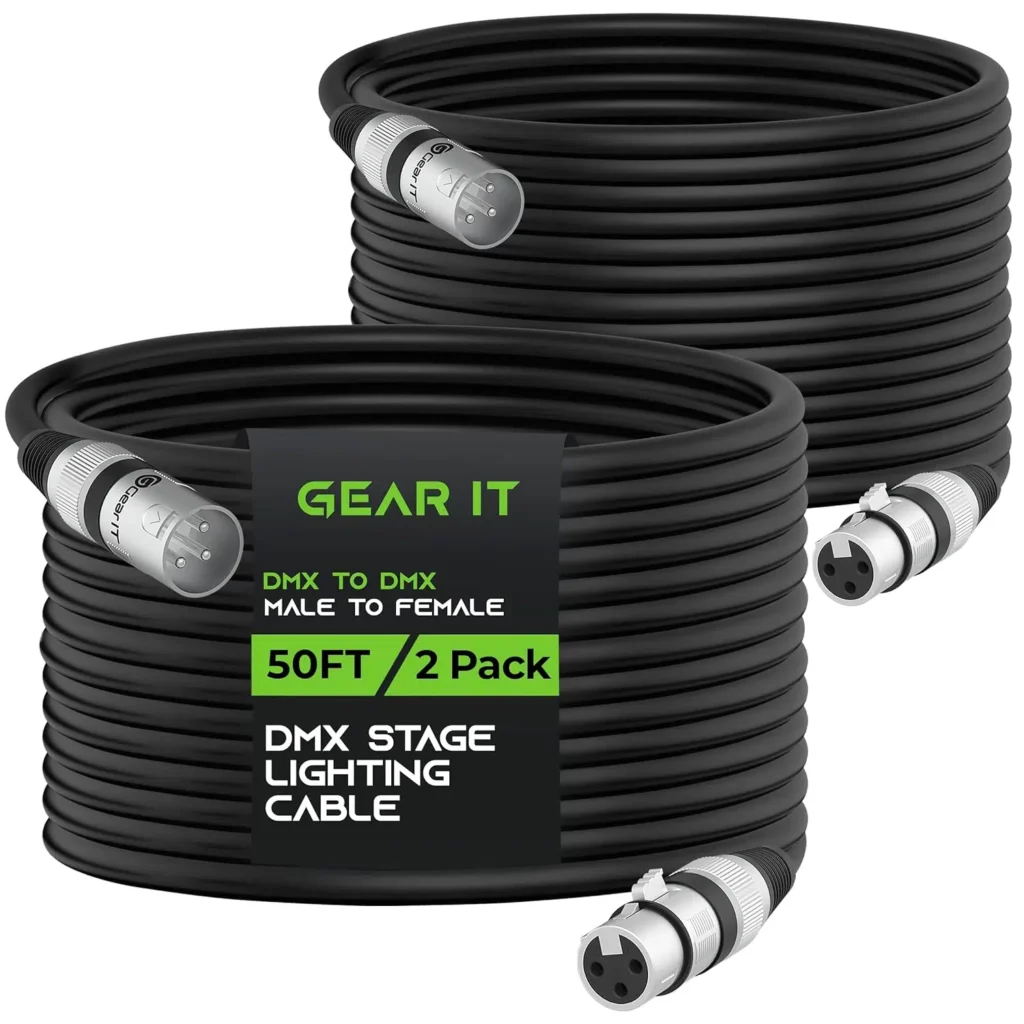

Iluminação DMX e outros usos especializados

Cabos DMX Os cabos de ligação são muitas vezes semelhantes aos XLR, embora a pinagem seja diferente para os dados digitais. Ainda assim, o invólucro robusto e o fecho seguro continuam a ser benéficos nos equipamentos de iluminação. Alguns sistemas de intercomunicação ou equipamento de vídeo também adoptam o XLR para ligações fiáveis. A versatilidade é a marca registada, permitindo que o XLR sirva tanto para áudio como para tarefas de comunicação especializadas.

Tipos de conectores XLR

O XLR de 3 pinos é o mais comum, mas existem versões de quatro, cinco ou mesmo sete pinos. Apesar das diferentes contagens de pinos, cada tipo adopta uma abordagem equilibrada e um design de bloqueio, reforçando a reputação do XLR no áudio profissional.

3 pinos XLR

O tipo de conetor XLR mais comum utilizado principalmente em aplicações de áudio profissionais, com o Pino 1 para terra/escudo, o Pino 2 para sinais positivos (quentes) e o Pino 3 para sinais negativos (frios). Esta configuração proporciona uma transmissão de áudio equilibrada e é a norma para microfones, interfaces de áudio, consolas de mistura e outro equipamento de áudio profissional.

4 pinos XLR

Conector XLR de 4 pinos normalmente utilizado em auscultadores de transmissão e sistemas de intercomunicação, o XLR de 4 pinos acrescenta um condutor extra ao design padrão de 3 pinos. Normalmente, utiliza o pino 1 para a terra do microfone, o pino 2 para o microfone quente, o pino 3 para o positivo do auscultador e o pino 4 para o negativo/terra do auscultador, permitindo que os sinais do microfone e do auscultador sejam transportados através de um único conetor.

5 pinos XLR

Utilizado principalmente em sistemas profissionais de controlo de iluminação DMX e em algumas aplicações especializadas de microfones estéreo. Em aplicações DMX, transporta dois pares de sinais balanceados mais terra, enquanto em configurações de microfone estéreo, pode transportar canais esquerdo e direito com um terra comum. Para DMX, os pinos 1 são terra, os pinos 2 e 3 transportam o par de dados primário e os pinos 4 e 5 transportam o par de dados secundário.

Vantagens e desvantagens do XLR

Os profissionais apreciam o XLR pelo seu áudio equilibrado, construção durável e fecho de segurança. É por isso que muitos pesquisam "O que significa XLR?" - eles querem aproveitar seus poderes de redução de ruído. No entanto, o XLR pode ser mais volumoso e mais caro do que alternativas como TRS ou RCA. Também podem ser necessários adaptadores. Apesar disso, para áudio robusto e estável, o XLR continua a ser difícil de superar.

Principais vantagens: Fiabilidade, durabilidade, áudio equilibrado

O mecanismo de bloqueio e o invólucro robusto protegem as ligações dos riscos de palco. As linhas balanceadas ajudam a transportar sinais por longas distâncias sem interferência. Estas caraterísticas definem o sucesso do XLR, tornando-o indispensável para músicos em digressão, profissionais de radiodifusão e todos os que levam a sério um desempenho áudio consistente.

Potenciais desvantagens: Volume, adaptadores, custo

Os cabos XLR não são a opção mais pequena ou mais barata. A espessura pode ser difícil de manusear em espaços apertados ou em aparelhos electrónicos de consumo. Por vezes, o equipamento especializado não possui entradas XLR, obrigando à utilização de adaptadores. No entanto, em cenários profissionais ou de topo de gama, estas desvantagens não têm nada a ver com as vantagens de um som estável e sem ruído.

Comparação entre XLR e outros conectores de áudio (TRS, RCA, USB)

Conectores TRS também podem ser equilibrados, mas muitas vezes têm funções diferentes. RCA é omnipresente no áudio doméstico, mas carece de funcionalidade equilibrada. O USB é digital, contornando totalmente as linhas analógicas. Cada um tem prós e contras, mas o legado do XLR assenta na interferência mínima, no design robusto e na aceitação universal nos círculos profissionais.

Algumas perguntas frequentes

O XLR é apenas para profissionais?

Enquanto estúdios, emissoras e artistas em digressão confiam no XLR, os utilizadores domésticos também o podem adotar. Se o seu microfone ou interface tiver uma porta XLR, obtém os benefícios da rejeição de ruído do áudio equilibrado. Muitos podcasters amadores actualizam para XLR para captar uma faixa de voz mais limpa. Portanto, não se limita a produções de alto nível.

Todos os cabos XLR garantem um som melhor?

A cablagem equilibrada reduz muito as interferências, mas a qualidade do cabo continua a ser importante. Uma blindagem deficiente ou materiais baratos podem degradar o desempenho. Dito isto, cabos XLR decentes geralmente superam os equivalentes não balanceados. Tenha em mente que uma cadeia de sinal bem mantida - do microfone ao misturador - molda a fidelidade do áudio.

Posso usar XLR com equipamento de nível de consumidor?

Se o seu dispositivo suportar XLR ou se tiver um adaptador, pode fazê-lo. Muitas interfaces de estúdio doméstico incluem tomadas combinadas para XLR e TRS. Mesmo os equipamentos de nível básico podem oferecer entradas de microfone XLR. Embora seja um exagero para uma audição casual, o design sem ruído do XLR pode ser vantajoso para quem pretende gravar ou transmitir com maior qualidade.

Conclusão

Desde os primórdios da ficha Cannon até ao reconhecimento global, o XLR continua a ser o padrão de topo no áudio profissional. Mais uma vez, as pessoas perguntam: "O que significa XLR?" - é uma marca de conetividade equilibrada, design robusto e supressão de ruído. Quer seja num palco de concerto, numa cabine de estúdio ou na gestão de iluminação DMX, o legado do XLR perdura como uma pedra angular da engenharia de som fiável.
