Создание собственного XLR-кабеля может стать увлекательным и полезным занятием, дающим вам полный контроль над кабель xlr длины, качества и бюджета. Следуя приведенным ниже инструкциям, вы узнаете, как выбрать подходящие материалы, правильно спаять соединения и протестировать сделанные своими руками xlr-кабели.
Оглавление
Зачем нужен XLR-кабель?
- Экономия средств: Покупка кабеля и разъемов DIY xlr может быть более доступной, чем покупка готовых кабелей премиум-класса.
- Персонализация: Вы можете выбрать точную длину xlr-кабеля, толщину кабеля и даже цветовую маркировку в соответствии с настройками вашего оборудования.
- Развитие навыков: Получите ценные навыки пайки и устранения неисправностей, которые пригодятся вам в будущих аудиопроектах.
Инструменты и материалы
Объемный аудиокабель
Ищите качественный микрофонный или балансный аудиокабель с прочным экраном (например, с медной оплеткой или плотным спиральным экраном).
Разъемы XLR (мужской и женский)
- Разнообразные варианты отделки контактов:
Разъемы XLR бывают разных типов и отделки - никелевое, серебряное или золотое покрытие. Позолоченные xlr-штекеры часто обеспечивают лучшую коррозионную стойкость и могут со временем улучшить качество звука, так как поддерживают более чистые контактные площадки. Однако они, как правило, дороже, поэтому соизмеряйте свой бюджет с потребностями в производительности. - Рекомендации по бренду:
Авторитетный сайт производители xlr например, Neutrik или Amphenol известны своей долговечностью, надежной конструкцией и простотой пайки. - Правильный пол:
Для стандартного микрофонного или балансного линейного кабеля обычно требуется разъем xlr на одном конце и разъем xlr на другом.
Основные инструменты
- Стрипперы для проводов: Для точного снятия внешней оболочки кабеля.
- Кусачки: Для аккуратной обрезки концов кабеля.
- Паяльник и припой: Выбирайте припой, содержащий флюс; держите утюг при температуре 350°C (660°F).
- Термоусадочная трубка или электрическая лента: Для изоляции и укрепления паяных соединений.
- Мультиметр: Для проверки подключения и обнаружения короткого замыкания.
Пошаговое изготовление XLR-кабеля

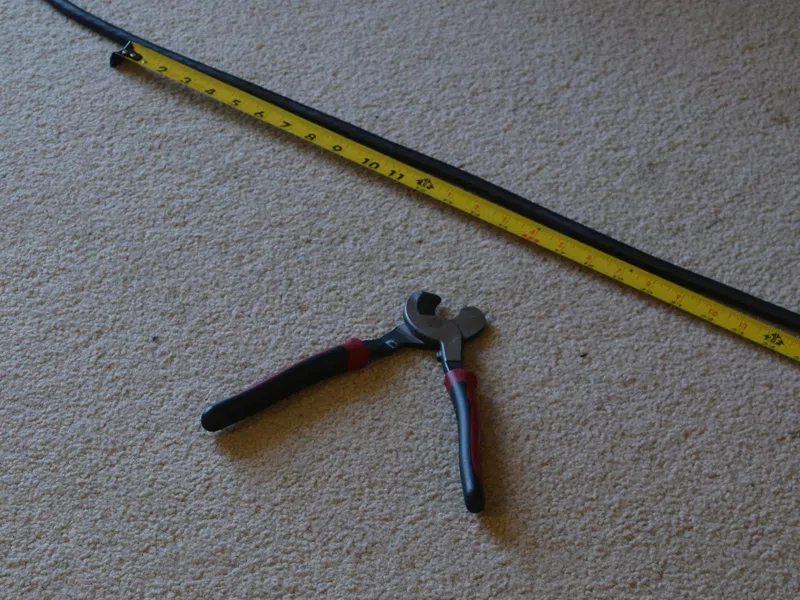

Шаг 1: Измерьте и отрежьте
- Определите необходимую длину кабеля.
- Кусачками аккуратно отрежьте аудиокабель, оставив небольшой запас на случай, если его придется обрезать позже.

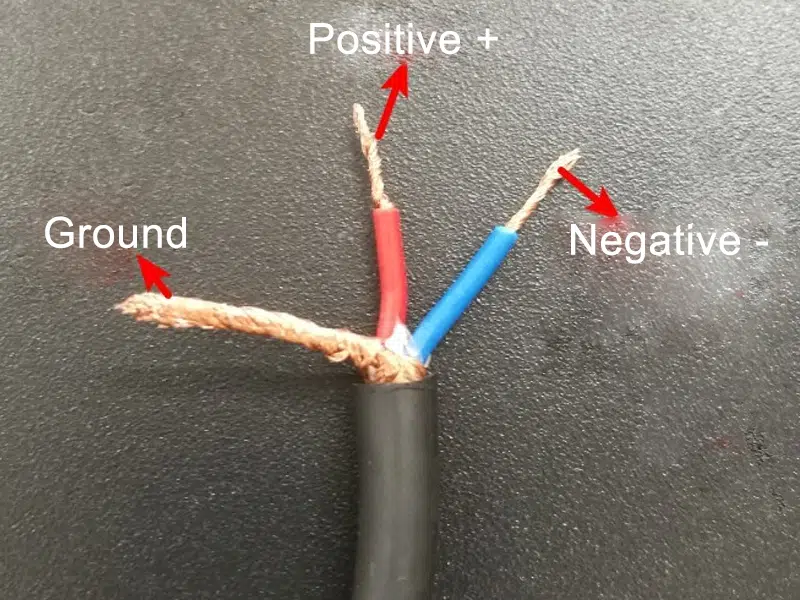

Шаг 2: Раздевание и подготовка
- С помощью щипцов для зачистки проводов удалите около 2-3 см (1 дюйм) внешней оболочки.
- Обнажите внутренние проводники: обычно это два изолированных провода (горячий и холодный) плюс экран (заземление).
- Для облегчения пайки скрутите экран в одну нить.
Шаг 3: Вставьте провод в разъем
- Разберите мужской разъем XLR и наденьте его на провод. Не торопитесь паять, сначала наденьте его.
- Важно различать положительный и отрицательный полюса провода и штекер xlr.

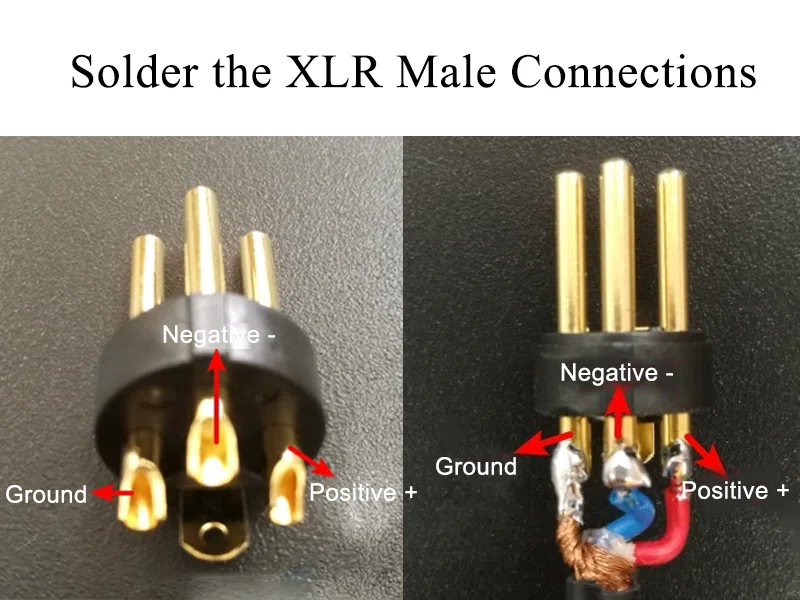

Шаг 4: Припаяйте мужские разъемы XLR

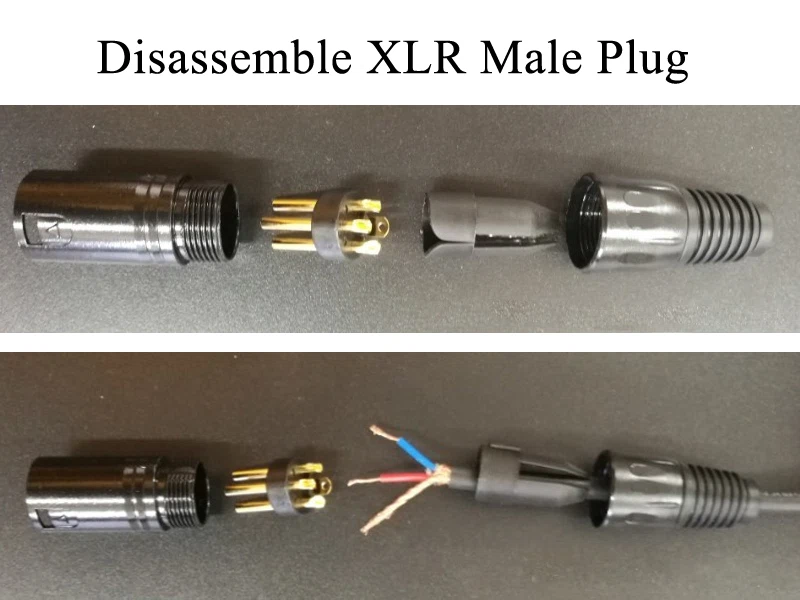

- Разберите разъем XLR, сняв внешнюю оболочку и ослабив кабельный зажим.
- Определите контакты на разъеме:
Контакт 1: Заземление (экран)
Контакт 2: горячий (+)
Вывод 3: Холод (-) - Совместите каждый проводник с нужным контактом. Например:
Экран → Контакт 1
Красный → Контакт 2
Синий → Контакт 3 - Нагрейте место соединения на штырьке, затем нанесите припой, чтобы он растекся и закрепил провод на месте. Избегайте чрезмерного нагрева.

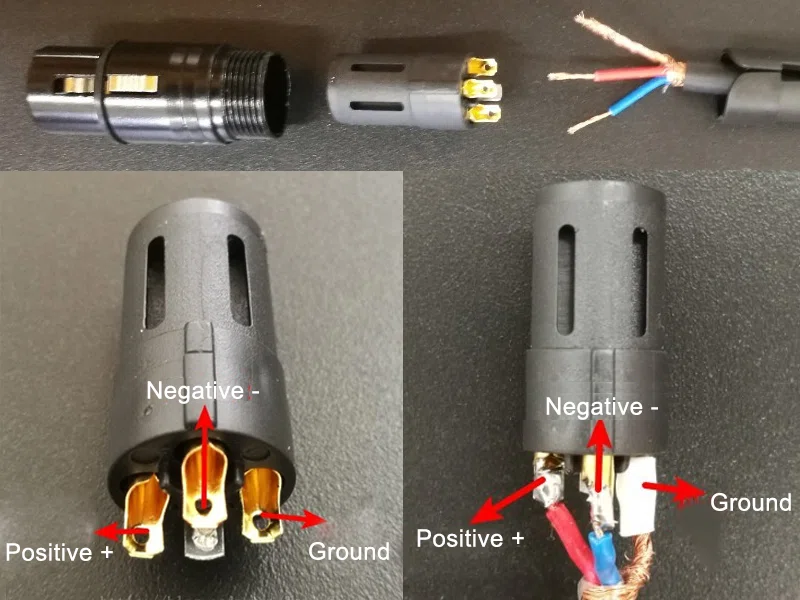

Шаг 5: Припаяйте гнезда XLR
- Таким же образом припаяйте женский xlr-разъем.

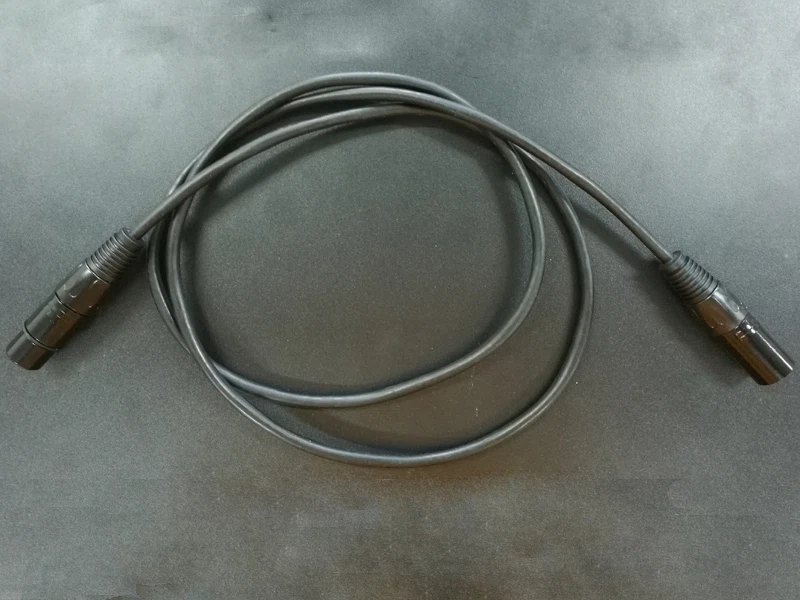

Шаг 6: Затяните рукав
- Наденьте гильзу разъема на кабель и закрутите ее в резьбу на металлической оболочке разъема.
- Когда вы затягиваете втулку, она толкает конец пластиковой втулки внутрь, фиксируя кабель на месте и обеспечивая разгрузку от натяжения.
- При затягивании втулки разъема должен раздаться щелчок.

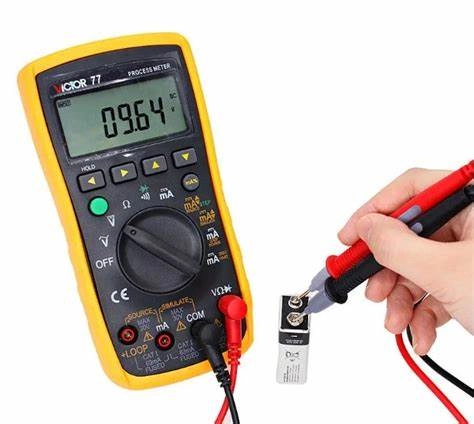

Шаг 7: Проверьте свою работу
- С помощью мультиметра, настроенного на режим непрерывности, проверьте правильность подключения каждого контакта (1-1, 2-2, 3-3).
- Убедитесь, что между контактами нет целостности - это указывает на короткое замыкание.
- (Дополнительно) Подключите кабель к аудиоаппаратуре и проведите звуковой тест для уверенности.
Некоторые часто задаваемые вопросы
Можете ли вы сделать свой собственный кабель XLR?
Да. Выбрав качественный кабель и разъемы, а затем припаяв провода к нужным контактам, вы сможете создать надежный кабель XLR. Это позволяет использовать индивидуальную длину, лучшие материалы и потенциальную экономию средств.
Что такое 3 провода в кабеле XLR?
Кабель XLR обычно имеет три проводника: "горячий" (контакт 2), "холодный" (контакт 3) и заземление/экранирование (контакт 1). Такая сбалансированная конструкция снижает уровень шума и помех.
Можно ли соединить XLR-кабель в последовательную цепь?
Как правило, кабели XLR можно соединять между собой. Однако последовательное соединение нескольких длинных кабелей может привести к потере сигнала или шуму. Для критически важных аудиоприложений предпочтительнее использовать специальную систему распределения или кабели меньшей длины.
Как подключаются кабели XLR?
Кабели XLR имеют стандартную конфигурацию контактов: контакт 1 - земля, контакт 2 - горячий, а контакт 3 - холодный. Горячий и холодный проводники несут противофазные сигналы, что сводит к минимуму внешние шумы при их объединении.
Заключение
Создание собственного xlr-кабеля - это полезный процесс, который позволяет контролировать длину, качество и бюджет кабеля. С помощью нескольких необходимых инструментов и правильных методов пайки вы сможете настроить свой кабель в соответствии с конкретными требованиями к звуку и при этом получить более глубокое понимание балансных соединений. Такой практический подход не только повышает надежность сигнала, но и формирует ценные навыки "сделай сам", которые вы сможете применить в различных аудиопроектах.
