Штекеры типа "банан" - важнейшие компоненты электрических и аудиосоединений, обеспечивающие надежные и безопасные соединения для аудиосистем, тестового оборудования и источников питания. Прочитайте это руководство по банановым штекерам и узнайте о типах, размерах, способах применения и методах установки, чтобы расширить возможности подключения и улучшить качество сигнала.
Оглавление
Что такое банановый штекер?
Что такое штекеры-бананы? Штекер "банан" - это однопроводной электрический разъем, обычно используемый для подключения проводов колонок к усилителям и ресиверам.
Его цилиндрический металлический штырь надежно вставляется в гнезда типа "банан", обеспечивая прочные соединения, которые снижают потери сигнала и улучшают качество звука.
Название "банан" происходит от их вытянутой формы, напоминающей фрукт. Как правило, они имеют подпружиненные стороны, которые расширяются при вставке, создавая отличный электрический контакт.
История и развитие - Банановые штекеры
Возникнув в начале 1920-х годов как решение для быстрого и стабильного электрического соединения, штекеры-бананы эволюционировали и стали включать в себя различные защитные функции, механизмы блокировки и вариации размеров, благодаря чему они широко используются в современных приложениях.
Изначально разработанные для лабораторных и промышленных применений, они завоевали популярность в бытовой аудиотехнике во время бума hi-fi в 1950-х годах и продолжают получать инновации в материалах и дизайне для улучшения характеристик.
Как работают банановые вилки?
Штекеры типа "банан" создают прочные соединения с низким сопротивлением, вставляясь в гнезда типа "банан".
Подпружиненный металлический контакт расширяется внутри разъема, обеспечивая плотное прилегание, которое улучшает проводимость и предотвращает случайное отключение. Это механическое давление создает большую площадь контакта между штекером и разъемом, минимизируя электрическое сопротивление и максимизируя целостность сигнала.
Конструкция обеспечивает быстрое соединение и разъединение, сохраняя при этом отличные электрические характеристики.
Изначально разработанные для лабораторных и промышленных применений, они завоевали популярность в бытовой аудиотехнике во время бума hi-fi в 1950-х годах и продолжают получать инновации в материалах и дизайне для улучшения характеристик.
Банановые пробки
Разъемы типа "банан" - это мужские разъемы, отличающиеся выступающим металлическим штырем, который вставляется в женские аналоги, называемые гнездами типа "банан" или связующими столбами.
Изоляция существенно влияет на совместимость этих разъемов. Мужские штекеры-бананы в оболочке (с изоляцией) не подходят к женским гнездам без изоляции, в то время как мужские штекеры без изоляции достаточно универсальны, чтобы соединяться как с женскими гнездами с изоляцией, так и без нее.
В аудиосистемах, особенно в колонках, часто используются неизолированные штекеры типа "банан", обеспечивающие максимальную совместимость и оптимальный электрический контакт с различными типами розеток. Такая конструкция обеспечивает надежное соединение для передачи аудиосигнала при соблюдении необходимых стандартов электробезопасности.
Плюсы и минусы банановых штекеров
Плюсы использования банановых штекеров
- Обеспечивает надежные, прочные соединения, устойчивые к вибрациям и перемещениям
- Снижает риск перетертых или ослабленных проводов, которые могут стать причиной короткого замыкания или плохого звука
- Улучшение проводимости для лучшего звучания благодаря постоянному контактному давлению
- Упрощает подключение и отключение проводов, что облегчает изменение конфигурации системы
- Создает более профессиональный, организованный вид аудиосистем
- Уменьшает износ соединительных колодок оборудования при многократных прямых соединениях проводов
Недостатки и ограничения
- Требуются совместимые разъемы типа "банан" или соединительные стойки с разъемами типа "банан".
- Некоторые конструкции могут ослабнуть со временем, особенно при частом подключении/отключении
- Не всегда необходимо для коротких проводов, где достаточно простых соединений
- Дополнительные расходы по сравнению с соединениями голыми проводами
- Может привести к минимальной деградации сигнала в аудиоприложениях высокого класса
Размеры банановых штекеров
Стандартные заглушки 4 мм
4-миллиметровый штекер типа "банан" - самый распространенный размер, совместимый с большинством акустических терминалов и тестовым оборудованием. Эти разъемы создают надежные соединения для мощных приложений, обычно выдерживающих 10-15 ампер и напряжение до 60 В.
Благодаря такой универсальности они идеально подходят как для домашние аудиосистемы и лабораторные условия там, где необходимо надежное электрическое соединение.
Мини-банановые штекеры 2 мм
Маленькие 2-миллиметровые мини-банановые штекеры используются для маломощных приложений, таких как лабораторные испытания и компактные электронные устройства. Эти миниатюрные версии идеальны при значительном ограничении пространства или при работе с чувствительным оборудованием, требующим минимального тока.
Они часто встречаются в точные измерительные инструменты, образовательные наборы электроники, и некоторое специализированное испытательное оборудование.
Типы защитных втулок для штекеров типа "банан
Негерметичные банановые штекеры
Эти полностью открытые заглушки обеспечивают легкий доступ для быстрые соединения и широко используются в испытательных и лабораторных условиях. Отсутствие изоляции обеспечивает максимальную гибкость при подключении к различным контрольным точкам и клеммам.
Однако, необходимо соблюдать осторожность для предотвращения случайного замыканияОсобенно в условиях плотного окружения или при работе с высоким напряжением.

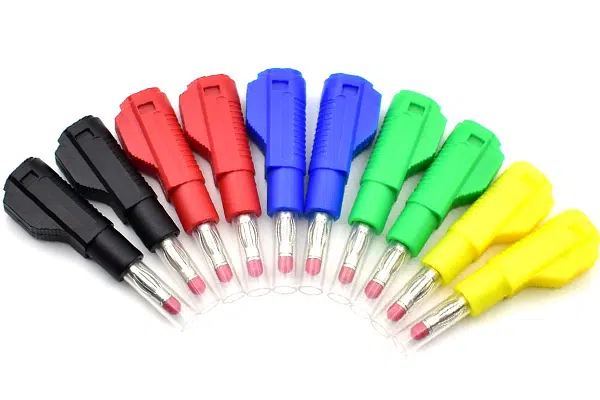

Выдвижные втулки для банановых штекеров
Эти заглушки с выдвижными рукавами обеспечивают дополнительную безопасность благодаря покрытие токопроводящей части когда он не вставлен в гнездо. Втулка автоматически втягивается при установке, обеспечивая надлежащий контакт и сохраняя безопасность.
Этот дизайн соответствует современным стандарты безопасности для испытательного оборудования и идеально подходит для образовательных учреждений, где требуется дополнительная защита.

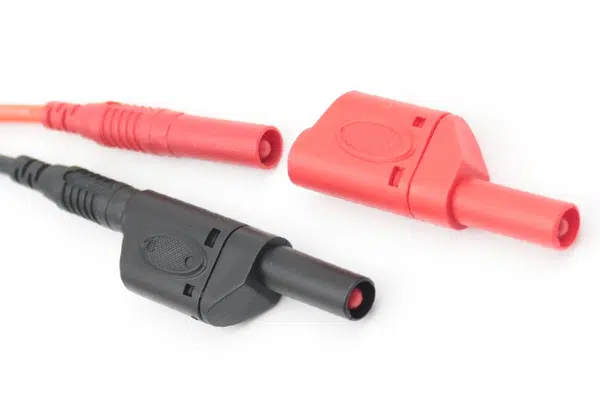

Полностью закрытые банановые штекеры
Полностью утепленные рукава для предотвращение случайного короткого замыканияЭти штекеры идеально подходят для высоковольтных приложений. Неразъемная оболочка закрывает все токопроводящие части, кроме самого наконечника, который контактирует с разъемом.
Такая конструкция является обязательной во многих Европейские страны для напряжений выше 33 В переменного тока или 70 В постоянного тока и получает все большее распространение во всем мире по мере развития стандартов безопасности.
Типы корпусов банановых штекеров

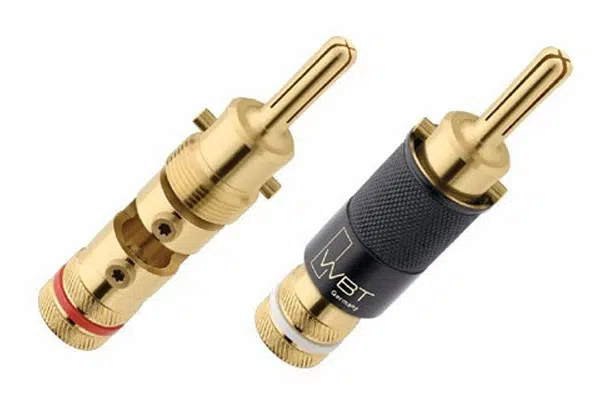

Прямые банановые штекеры
Прямые штекеры-бананы обеспечивают прямую установку в гнездаИдеально подходят для установки в помещениях, где пространство не ограничено. Благодаря прямой конструкции их легко захватывать и манипулировать ими.
Они наиболее распространенная конфигурация и хорошо работают в большинстве стандартных установок, где кабели можно проложить с достаточным зазором за оборудованием.

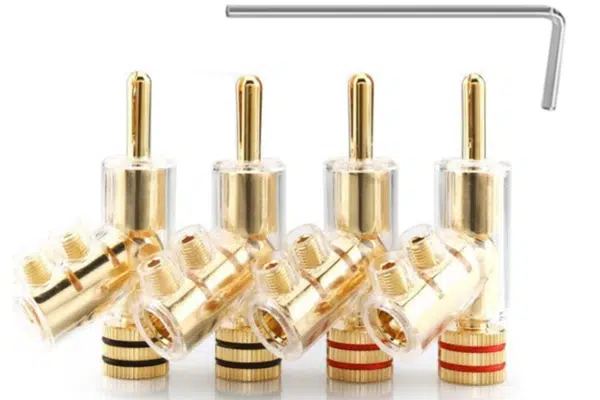

Штабелируемые/штабелируемые банановые штекеры
Штабелируемые пробки позволяют подключать несколько соединений через один разъемПрименяется в тестовых средах и аудиоконфигурациях, требующих параллельного подключения.
Сайт Задняя часть этих штекеров содержит гнездо с внутренней резьбой который принимает другой штекер типа "банан", что позволяет последовательно объединять соединения без дополнительных разветвителей или адаптеров. Эта функция особенно важна в лабораторных условиях, где к одной точке может потребоваться подключить несколько тестовых проводов.

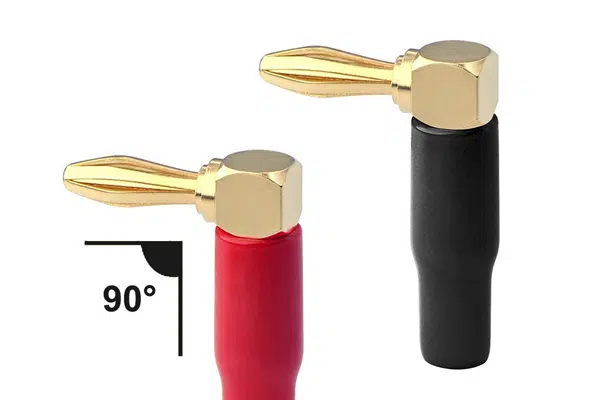

Прямоугольные банановые штекеры
Прямоугольные штекеры идеально подходят для узких мест, где прямые штекеры были бы непрактичны или вызывали бы натяжение кабеля. Конструкция с углом 90 градусов уменьшает необходимое пространство за оборудованием, что делает их идеальными для настенных колонок или компонентов, размещенных в узких шкафах.

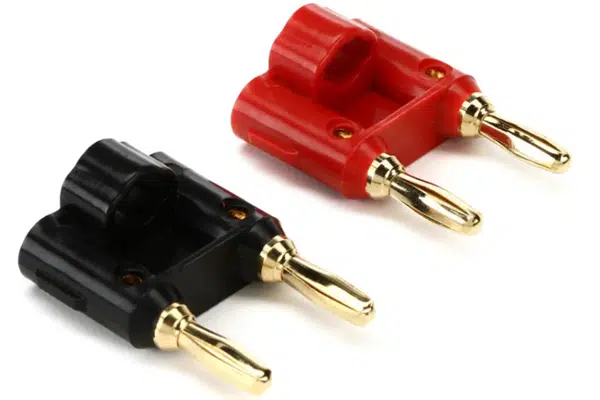

Двойные/двухместные банановые штекеры
Двойные штекеры типа "банан" упрощают стереосоединения, обеспечивая равномерное расстояние между ними и облегчая монтаж в аудиосистемах и системах тестирования. Благодаря стандартизированным Расстояние между центрами 19 мм (¾ дюйма)Эти разъемы позволяют одновременно подключать положительные и отрицательные клеммы или левый и правый каналы.
Они обычно используются с осциллографы, мультиметры, и другое испытательное оборудование, требующее двухточечного соединения.
Типы способов подключения штекеров типа "банан

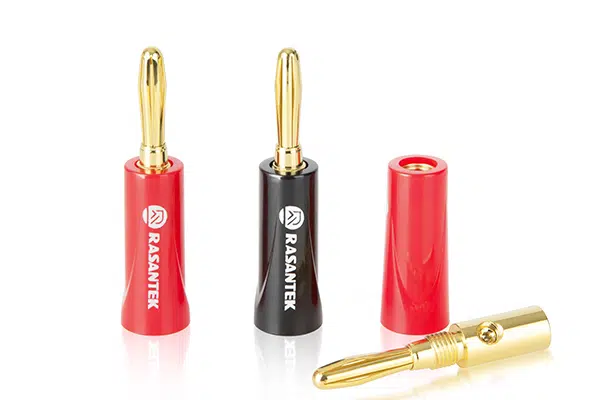

Закрытые винтовые штекеры Banana Plugs
Они используют винтовой механизм для фиксации провода, обеспечивая прочное соединение с минимальной потерей сигнала. Провод вставляется в корпус штекера и надежно фиксируется затяжкой одного или нескольких винтов. - Как установить банановые штекеры с акустическим проводом?
Такая конструкция позволяет легко устанавливать их в полевых условиях без специализированных инструментов и допускает переподключение или перемонтаж при необходимости, что делает их популярными для домашних аудиоинсталляций.

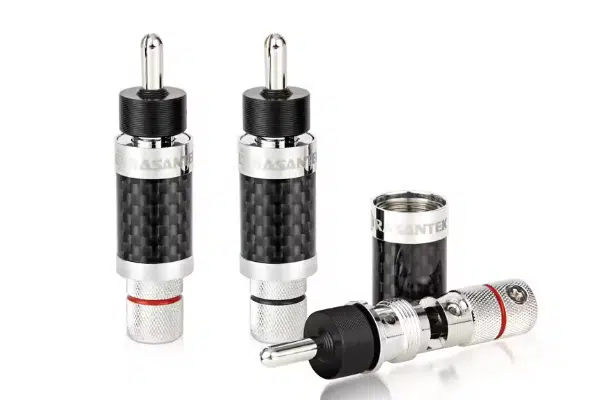

Банановые вилки с пайкой
Паяные соединения обеспечивают постоянное и высокопроводящее соединение, предпочтительное для аудиосистем высокого класса. Создавая молекулярную связь между проводом и разъемом, паяные соединения исключают возможность ослабления со временем и минимизируют контактное сопротивление.

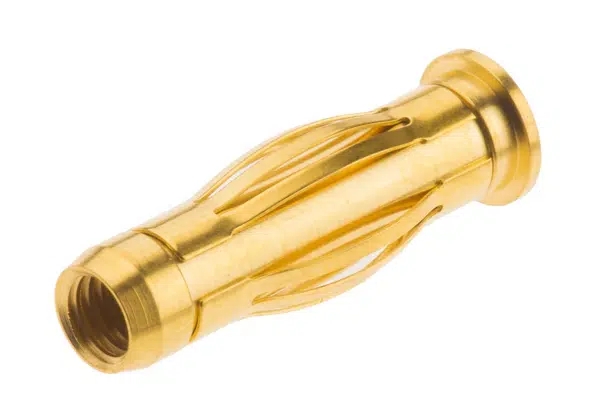

Золотые банановые штекеры
Позолоченные штекеры типа "банан улучшают электропроводность и противостоят коррозииобеспечивая долговременную надежность в сложных условиях эксплуатации. Тонкий слой золота предотвращает окисление основного металла, сохраняя низкое контактное сопротивление в течение долгого времени.
Хотя позолоченные разъемы дороже никелевых или медных, их стоит рассматривать в условиях повышенной влажности или в системах аудиофильского класса, где важна каждая деталь.
Как соединить банановые штекеры?
Штекеры типа "банан" обеспечивают надежное и удобное соединение между аудиооборудованием. Вот как правильно подключать их к различным устройствам:

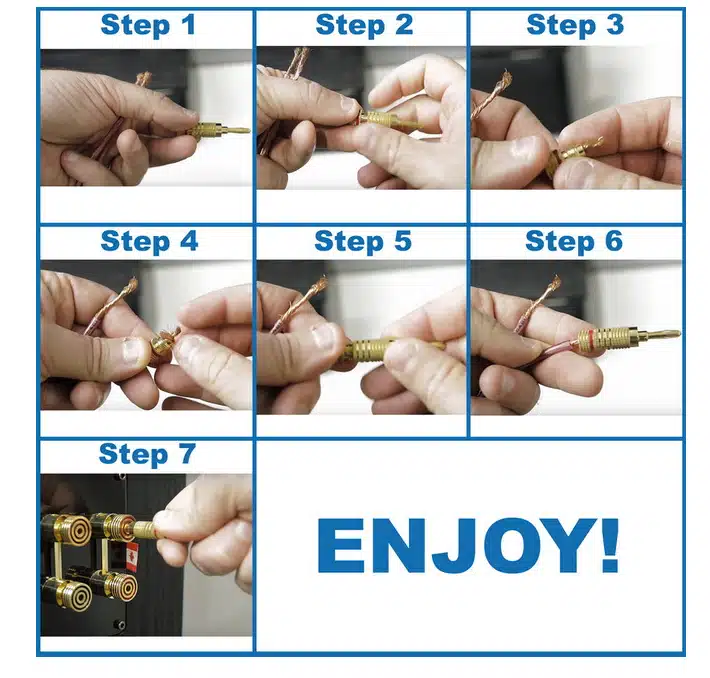

Как подключить банановые штекеры к ресиверу?
Правильное подключение банановых штекеров к ресиверу обеспечивает оптимальную передачу аудиосигнала и предотвращает возможные проблемы с подключением, которые могут повлиять на качество звука. Для обеспечения надежного соединения выполните следующие действия.
- Соберите свое снаряжение: Провод для динамикаЗачистка проводов, штекеры-бананы (красный - положительный, черный - отрицательный).
- Выключите приемник перед выполнением любых подключений.
- Зачистите провод: Снимите около ¼-⅜ дюйма изоляции с каждого проводника.
- Подготовьте банановый штекер: Открутите крепежную часть разъемов типа "банан".
- Вставьте провод: Вставьте оголенный провод в разъем и затяните крепежные винты.
- Повторите для второго проводника с другим штекером.
- Подключите к приемнику: Соблюдая полярность, вставьте штекеры типа "банан" в соответствующие соединительные стойки (красный - красный/положительный, черный - черный/отрицательный). Идентификация положительных и отрицательных контактов акустического кабеля
Как подключить банановые штекеры к колонкам?
Акустические системы - это последний компонент в вашей аудиоцепочке, и обеспечение надежного соединения здесь имеет решающее значение для раскрытия всего потенциала вашей звуковой системы. Процесс аналогичен подключению к ресиверу, но происходит на стороне колонок. Как подключить усилитель к акустическому кабелю для домашней стереосистемы?
- Отрежьте провод для колонок до нужной длины.
- Разделите проводники на дюйм или два с каждого конца.
- Снимите изоляцию примерно на ½ дюйма с каждого конца проводника.
- Скрутите оголенную проволоку, чтобы скрепить пряди.
- Вставьте в разъемы-бананы: Выкрутите штекеры, вставьте соответствующий провод (положительный/красный, отрицательный/черный) и закрепите, затянув винты.
- Подключите колонки: Вставьте штекеры в соответствующие клеммы динамиков
Как подключить банановые штекеры к телевизору?
Современные телевизоры предлагают различные варианты аудиовыходов, которые могут требовать особого подхода при использовании банановых штекеров. Вот как правильно выполнить эти соединения:
*Для телевизоров с разъемами:
- Отмерьте и отрежьте провод для колонок соответствующей длины.
- Снимите ¼ дюйма изоляции с каждого конца проводника.
- Плотно скрутите оголенные медные нити.
- Установите заглушки-бананы на каждый конец провода, следуя предыдущим инструкциям.
- Подключите к разъемам телевизора (красный к красному/положительному, черный к черному/отрицательному).
*Для телевизоров без соединительных стоек:
- Приобретите соответствующие переходники (RCA на "банан", 3,5 мм на "банан" и т.д.).
- Подключите адаптер к аудиовыходу телевизора.
- Подключите провода колонок со штекером-бананом к адаптеру
*Для оптических/цифровых выходов:
- Вам понадобится цифро-аналоговый преобразователь (ЦАП) с выходами на динамики.
- Подключите телевизор к ЦАПу с помощью оптического/коаксиального кабеля.
- Затем подключите банановые штекеры от ЦАП к вашим колонкам
* Тест Воспроизведение звука через телевизор.
Как удалить банановые пробки?
Аккуратно потяните штекер, слегка поворачивая его, чтобы не повредить гнездо или провод и обеспечить плавное отсоединение.
Для блокировки банановых штекеров, прежде чем тянуть, поверните их в направлении, противоположном направлению установки, чтобы отключить блокирующий механизм.
Не дергайте кабели за провод, а не за корпус штекера, так как это может со временем повредить внутренние соединения. При использовании штекеров типа "банан" с замком поверните их в направлении, противоположном направлению установки, чтобы отключить механизм замка, прежде чем тянуть.
Некоторые часто задаваемые вопросы
Для чего используется банановый штекер?
Разъемы типа "банан" используются для подключения акустических проводов к аудиооборудованию - усилителям, ресиверам и колонкам. Они обеспечивают надежное соединение и облегчают подключение и отключение оборудования.
Лучше использовать банановые штекеры или голый провод?
Штекеры типа "банан" обеспечивают удобство, долговечность и более чистый монтаж по сравнению с голыми проводами. Их легче подключать/отключать и они предотвращают истирание проводов. Однако голый провод обеспечивает прямое подключение, которое предпочитают некоторые аудиофилы, и не удорожает вашу систему.
Все ли колонки могут использовать штекеры типа "банан"?
Большинство современных колонок с разъемами могут подключаться к разъемам типа "банан". Однако некоторые колонки начального уровня, особенно с пружинными зажимами, не могут использовать штекеры типа "банан" без переходников. Всегда проверяйте тип клемм вашей колонки перед покупкой.
Как прикрепить банановый штекер к проводу?
- Снимите около 3/8″ (10 мм) изоляции с конца провода
- Если штекер имеет винтовое соединение, ослабьте его, вставьте зачищенный провод и затяните.
- Для штекеров без припоя скрутите жилы проводов, вставьте их в камеру штекера и закрепите, затянув колпачок.
- Для винтовых заглушек оберните провод вокруг винтовой стойки и затяните.
Заключение
Понимание их типов поможет пользователям выбрать правильный штекер-банан, обеспечивающий оптимальную производительность и надежность. Если вы собираете домашний кинотеатр, создаете лабораторию или работаете над электронными проектами, выбор подходящего бананового штекера повысит производительность и удобство использования вашей системы на долгие годы.
Если вы хотите сделать свой собственный аудиокабели или не может найти марка провода правого аудиокабеляНадеюсь, следующая статья поможет вам:
