Чтобы добиться наилучшего звучания автомобильной аудиосистемы, нужны не только дорогие колонки или мощные усилители. Разъемы для проводов автомобильного аудио это невоспетые герои, которые соединяют ваши провода вместе и играют огромную роль в работе вашей системы. Некачественные разъемы могут испортить качество звука, создать раздражающий шум и даже повредить оборудование.
Это подробное руководство поможет вам выбрать правильный разъемы для проводов автомобильного аудио для вашей системы, будь то установка базовой стереосистемы или создание системы соревновательного уровня.
Оглавление
Почему разъемы имеют значение: Сопротивление, надежность и шум
Каждое соединение в вашей автомобильной аудиосистеме - это потенциально слабое место. Когда электричество проходит через разъем, оно встречает сопротивление. Высокое сопротивление означает потерю мощностичто приводит к снижению производительности и напрасной трате энергии.
Низкое сопротивление - это все. Качественный разъем с минимальным сопротивлением позволяет достичь максимальной мощности ваших колонок и усилителей. Дешевые разъемы с высоким сопротивлением создают перепады напряжения, которые лишают вашу систему чистой и мощной энергии.
Качество сигнала также зависит от чистоты соединений. Плохие разъемы вызывают шумы, искажения и помехи которые заглушают музыку. Вы можете услышать статические, жужжащие или трещащие звуки, которых не было в оригинальной записи.
Надежность важна в долгосрочной перспективе. Автомобильная среда очень жесткая - перепады температур, вибрация, влага и дорожная соль - все это разрушает ваши соединения. Качественные разъемы противостоят коррозии и сохраняют плотный контакт в течение многих лет использования. Дешевые выходят из строя в самый нужный момент.
Типы разъемов с пояснениями
Понимание различных типов разъемов автомобильных аудиосистем имеет решающее значение для любой автомобильной аудиосистемы. У каждого типа есть свои сильные стороны и идеальные области применения, которые влияют как на производительность, так и на надежность. Вот что вам нужно знать о наиболее распространенных типах.
Кольцевые клеммы
Кольцевые клеммы создают наиболее надежные силовые соединения.Провод обжимается внутри бочонка, а кольцо скользит по болту или шпильке. Идеально подходят для подключения аккумулятора, точек заземления и клемм питания усилителя. Их невозможно случайно выдернуть.
Лопаточные разъемы
Лопаточные разъемы надвигаются на плоские клеммы и прочно удерживаются пружиной. Они устанавливаются быстрее, чем кольцевые клеммы, но не так надежны. Отлично подходят для подключения динамиков и быстрого отключения. При создании систем премиум-класса такие бренды, как Rasantekaudio часто рекомендуют качественные клеммы-лопатки из-за их надежности и простоты доступа для обслуживания.
Вилочные клеммы выглядят как пики с открытым концом. Они вставляются под винтовые клеммы не вынимая винт полностью. Удобно для узких мест, где невозможно полностью снять крепеж.

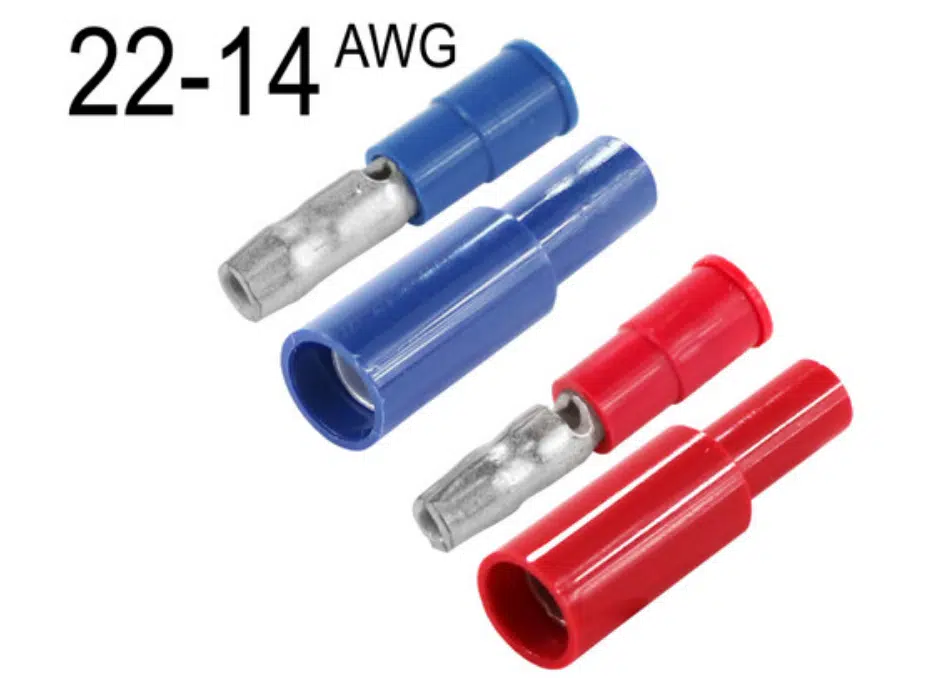

Пулевые соединители
Коннекторы Bullet соединяют мужскую и женскую половинки для быстрого соединения и разъединения. Популярны для временных установок и ситуаций, когда необходимо часто разделять соединения.
Стыковые соединители соединяют два конца провода по прямой линии. Простые и эффективные для удлинения проводов или ремонта обрывов. Термоусадочные варианты обеспечивают дополнительную защиту Защищает от влаги и коррозии.
Быстроразъемные коннекторы позволяют мгновенно разъединять соединения без использования инструментов. Полезны для съемных компонентов, таких как сабвуферы в хэтчбеках.
Разъемы RCA
разъемы RCA передают аудиосигналы линейного уровня между головными устройствами, процессорами и усилителями. Внешний экран обеспечивает защиту от помех, а центральный контакт передает сигнал.
Банановые штекеры
Банановые штекеры предлагают первоклассные соединения для динамиков с позолоченными контактами и надежной фиксацией. Более распространены в домашнем аудио, но полезны и для высококлассных автомобильных инсталляций.

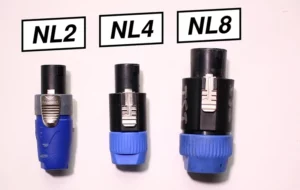

Разъемы Speakon
Разъемы Speakon редко появляются в car audio, но заслуживают упоминания. Эти разъемы профессионального класса Надежный замок и серьезная мощность. Перебор для большинства автомобилей, но идеально подходит для соревновательных систем.
Силовые и сигнальные разъемы и разъемы для динамиков
Силовые разъемы выдерживают большой ток от аккумулятора до усилителей. Они требуют низкого сопротивления и надежного механического соединения. Лучше всего для этого подходят кольцевые клеммы и прочные пики.
Сигнальные разъемы передают низкоуровневый звук между компонентами. В этой категории преобладают разъемы RCA, хотя в некоторых системах используются балансные разъемы XLR для максимального подавления шумов. Качественные сигнальные кабели с надлежащим экранированием обеспечивают заметную разницу в четкости системы - то, что хорошо понимают специалисты по аудио.
Разъемы для динамиков имеют умеренную мощность и требуют быстрой установки. Лопатки, бананы и пружинные клеммы - все они хорошо подходят. Главное - подобрать разъем к клеммам вашего динамика.
Материалы и покрытие
Выбор правильного материала разъема имеет решающее значение для долгосрочной надежности вашей автомобильной аудиосистемы. В таблице ниже приведено краткое сравнение распространенных материалов, их свойств и идеальных областей применения, чтобы помочь вам принять обоснованное решение.
| Материал | Проводимость | Устойчивость к коррозии | Стоимость | Лучшие приложения |
|---|---|---|---|---|
| Чистая медь | Превосходно | Бедный | Низкий | Используется только в помещениях; требует защиты в транспортных средствах |
| Луженая медь | Очень хорошо | Хорошо | Средний | Большинство автомобильных аудиоразъемов; лучшее соотношение цены и качества |
| Латунь | Хорошо | Очень хорошо | Средний | Качественные кольцевые и лопаточные клеммы |
| Золотое покрытие | Превосходно | Превосходно | Высокий | Разъемы RCA, сигнальные соединения |
| Никелирование | Хорошо | Хорошо | Средний-низкий | Подключение питания, некритичные клеммы |
Чистая медь обладает самым низким сопротивлением, но легко корродирует. Прекрасно подходит для использования в помещении но рискованно в машинах без надлежащей защиты.
Луженая медь добавляет тонкое оловянное покрытие, которое предотвращает коррозию, сохраняя отличная проводимость. Это оптимальный вариант для большинства автомобильных аудиосистем - отличная производительность по разумной цене.
Латунь обеспечивает хорошую электропроводность и естественную коррозионную стойкость. Тяжелее меди, но очень прочный. Часто используется в качественных клеммах типа "лопатка" и "кольцо".
Золотое покрытие предотвращает коррозию и обеспечивает долговечность низкое сопротивление. Стоит потратиться на критически важные соединения, такие как входы RCA и клеммы для колонок. Не покупайтесь на маркетинговую шумиху об улучшении звука - ценность золота чисто практическая.
Никелевое покрытие обеспечивает защиту от коррозии по более низкой цене, чем золото. Хорошо подходит для массовых силовых соединений, где максимальная производительность не является критичной.
При выборе аудиокабелей и разъемов премиум-класса, Опытные монтажники часто выбирают позолоченные варианты благодаря своей долговременной надежности в автомобильных условиях.
Обжим против пайки: Плюсы и минусы
Обжим создает быстрые и надежные соединения если все сделано правильно. Хорошие обжимные инструменты создают газонепроницаемые соединения, устойчивые к коррозии. Соединение гибкое и хорошо переносит вибрацию. Большинство профессионалов предпочитают обжимку благодаря своей скорости и последовательности.
Пайка создает наиболее прочное соединение с минимально возможным сопротивлением. Однако паяные соединения могут быть хрупкими и растрескиваться при вибрации. Занимает больше времени и требует твердых рук. Лучше всего подходит для тонких сигнальных соединений.
Многие установщики сочетают оба метода. сначала обжимайте для механической прочности, а затем паяйте для максимальной проводимости. Это хорошо подходит для критических силовых соединений.
К распространенным ошибкам относятся:
- Использование дешевых обжимных инструментов, которые сжимаются неравномерно
- Обжим в неправильном месте клеммы
- Перегрев паяных соединений, которые становятся хрупкими.
Определение размеров и соответствие AWG
Размер разъема должен полностью соответствовать калибру провода. Слишком маленький - и вам будет трудно установить соединение. Слишком большой - соединение будет слабым и ненадежным. Вот как размеры разъемов соотносятся с обычными калибрами проводов:
| Калибр проводов (AWG) | Размер кольцевой клеммы | Размер лопаты | Заглушка |
|---|---|---|---|
| 18 AWG | Шпилька #6 или #8 | 0.187″ | 22-18 AWG |
| 16 AWG | Шпилька #6 или #8 | 0.187″ | 16-14 AWG |
| 14 AWG | Шпилька #8 или #10 | 0.250″ | 16-14 AWG |
| 12 AWG | Шпилька #10 | 0.250″ | 12-10 AWG |
| 10 AWG | #10 или шпилька 1/4″ | 0.250″ | 12-10 AWG |
| 8 AWG | Шпилька 1/4″ или 5/16″ | Н/Д | 8-6 AWG |
В большинстве автомобильных аудиосистем используется провод 16-12 AWG для динамиков и 8-4 AWG для подключения питания. Всегда проверяйте упаковку разъема для точного соответствия калибру провода.
Распространенные бренды и ценовые категории (бюджетные, среднего ценового диапазона, аудиофильские)
Бюджетные варианты включают в себя терминалы для хозяйственных магазинов и базовые онлайн-поставщики. Ожидайте от них луженой медной конструкции и базовой изоляции. Подходит для простых установок, но не может служить долго.
Бренды среднего ценового диапазона, такие как Гарднер Бендер, и Установить отсек предлагают лучшие материалы и более жесткие допуски. Термоусадочные варианты обеспечивают хорошую защиту. Они представляют собой оптимальное решение для большинства установок.
Аудиофильские бренды, такие как Rasantekaudio, Кардас, и Furutech Используются экзотические материалы и высокоточное производство. Позолоченные контакты, посеребренные проводники и сплавы, изготовленные по индивидуальному заказу, обеспечивают высочайшую производительность. Сможете ли вы услышать разницу, зависит от вашей системы и ушей.
Для профессиональных инсталляций, где качество звука имеет первостепенное значение, Многие специалисты работают с Поставщики аудиоразъемов премиум-класса чтобы обеспечить соответствие каждого соединения стандартам аудио высокого класса. Инвестиции в качественные разъемы для автомобильных аудиосистем часто приносят дивиденды в виде долговечности и производительности системы.
Для большинства автомобильных аудиосистем среднечастотные разъемы обеспечивают наилучший баланс производительности, надежности и стоимости.
Некоторые часто задаваемые вопросы
Можно ли смешивать в системе разъемы разных марок?
Да, смешивать бренды можно, если каждый разъем имеет правильный размер и подходит для своего применения. Последовательность не обязательна, хотя некоторые аудиоспециалисты предпочитают использовать согласованные наборы разъемов по эстетическим и эксплуатационным соображениям.
Стоят ли позолоченные разъемы дополнительных денег?
Для RCA-соединений и других слаботочных сигналов - да. При подключении питания польза минимальна, если только вы не работаете в очень агрессивной среде. Многие профессиональные аудиоинсталляторы клянутся позолоченными RCA-разъемами за их долговременную надежность.
Как плотно следует обжимать клеммы?
Достаточно туго, чтобы вы не смогли вытащить провод с разумной силойно не настолько туго, чтобы повредить жилы провода. Качественные обжимные инструменты имеют регулируемые параметры давления.
Можно ли использовать разъемы повторно?
Обжимные разъемы используются однократно. Их срезание разрушает соединение. Винтовые клеммы можно использовать повторно, если они не повреждены.
В чем разница между изолированными и неизолированными клеммами?
Изолированные клеммы имеют пластиковые крышки, предотвращающие короткое замыкание. Используйте их везде, где клеммы могут касаться металлических поверхностей.
Нужно ли лудить концы проводов перед обжимом?
Нет. Лужение (предварительная пайка) концов проводов перед обжимом может создать более слабое соединение так как припой может растекаться под давлением.
Заключение
Правильно подобранные разъемы проводов для автомобильного аудио могут показаться незначительной деталью, но они являются основой любой надежной автомобильной аудиосистемы. Уделите время выбору качественных компонентов и их правильной установке - ваши уши будут благодарить вас долгие годы. Независимо от того, собираете ли вы простую систему или высококлассную аудиофильскую установку, принципы остаются неизменными: используйте подходящий для работы разъем, правильно подбирайте его размер и защищайте от внешних воздействий.
