Вы пытаетесь понять, как использовать соединительные столбики макетной платы? Вы пришли в нужное место! Это пошаговое руководство расскажет вам обо всем, что нужно знать о настройке и использовании соединительных элементов макетной платы для ваших электронных проектов. Если вы новичок или просто нуждаетесь в обновлении знаний, это руководство поможет вам.
Оглавление
Что такое соединительные штыри для хлебной платы?

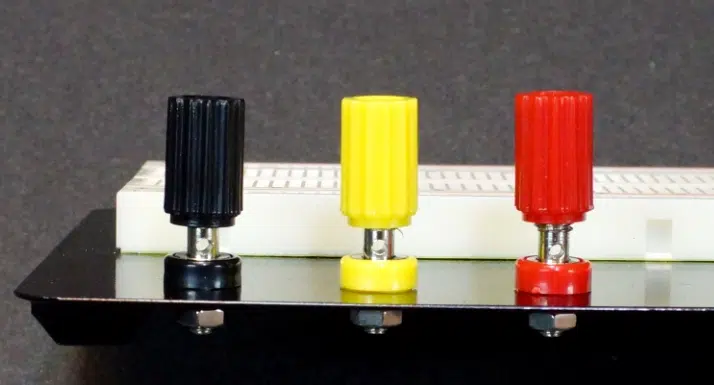

Связующие стойки для макетной платы - это металлические разъемы, которые крепятся к макетной плате и обеспечивают удобный способ подключения источников питания или других внешних устройств к вашей схеме. Эти разъемы обычно бывают красного и черного цветов, чтобы обозначить положительные и отрицательные соединения.
Столбики имеют металлический стержень с резьбой и пластиковый колпачок, который можно затягивать или ослаблять. Такая конструкция позволяет подключать провода, обматывая их вокруг стойки или вставляя в небольшие отверстия в стойке.
Материалы, которые вам понадобятся
- Макетная плата
- Разъемы (обычно красные и черные)
- Провода-перемычки
- Отвертка (дополнительно)
- Ваш блок питания или источник сигнала
- Компоненты схемы, которые вы планируете использовать
Шаг 1: Разберитесь с разводкой платы
Прежде чем прикреплять соединительные стойки, важно понять, как устроена ваша макетная плата:
На большинстве макетных плат по бокам проходят шины питания, обозначенные красной (+) и синей (-) линиями. К этим шинам вы будете подключать свои соединительные столбики. В средней части макетной платы находятся клеммные колодки, на которых вы разместите свои компоненты.

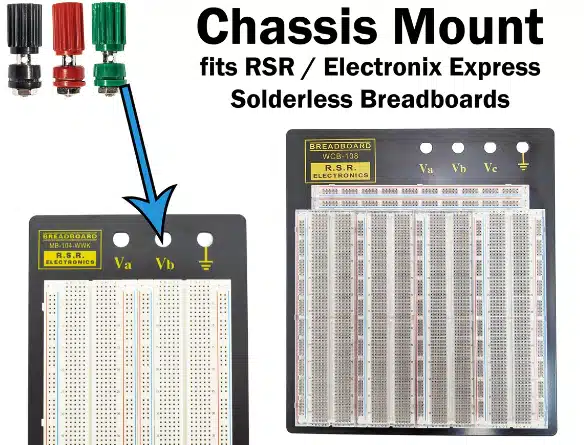

Шаг 2: Расположите связующие элементы
Связующие стойки обычно крепятся к небольшой пластине или кронштейну. Этот кронштейн должен совпадать с боковой или задней стороной макетной платы.
- Поместите макетную плату на ровную, устойчивую поверхность
- Расположите кронштейн для связующего столба вдоль края макетной платы
- Убедитесь, что стойки доступны и не будут мешать компонентам схемы.
Шаг 3: Подключите соединительные штыри к силовым шинам платы
Теперь вам нужно подключить соединительные столбики к шинам питания макетной платы:
- Возьмите провод-перемычку (предпочтительно красный) и подключите его от красного соединительного штыря к положительной шине питания.
- Возьмите другой провод-перемычку (предпочтительно черный) и подключите его от черного соединительного штыря к отрицательной шине питания
- Убедитесь в надежности этих соединений, так как они будут распределять питание по всей цепи.
Шаг 4: Использование связующих элементов с внешним питанием
При подключении внешнего источника питания к связующим стойкам:
- Перед выполнением любых подключений убедитесь, что источник питания выключен.
- Ослабьте пластиковые колпачки на соединительных стойках, повернув их против часовой стрелки
- Для соединений типа "банан": Просто вставьте штекер-банан в отверстие в верхней части соединительной стойки.

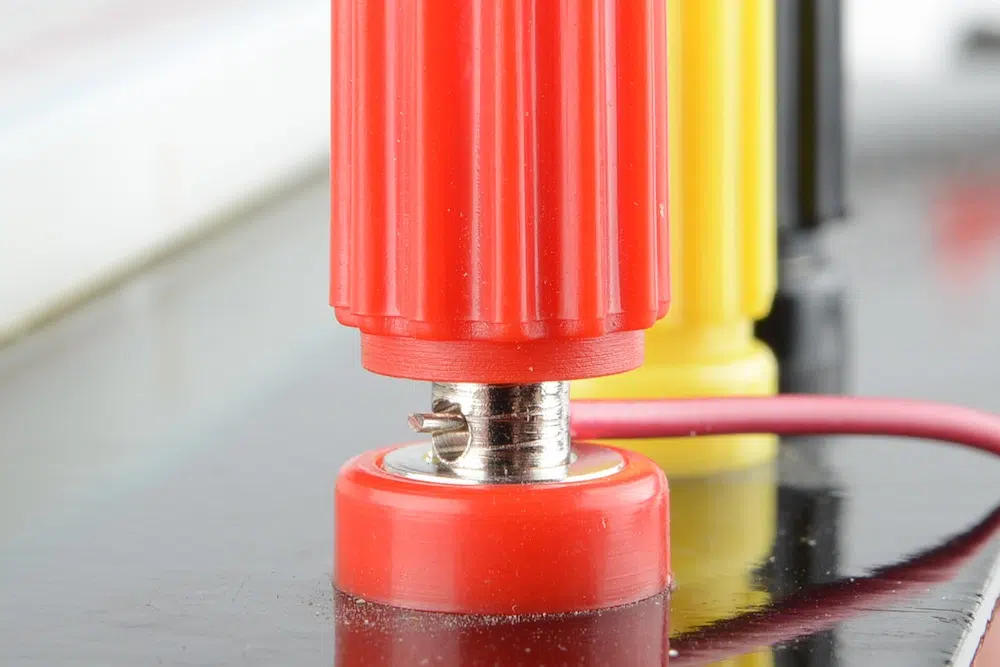

- Для подключения оголенного провода: Либо вставьте зачищенный провод в небольшое отверстие в валу стойки, либо оберните его вокруг металлического вала
- Затяните пластиковый колпачок, повернув его по часовой стрелке, чтобы закрепить соединение
Шаг 5: Проверка соединений
Перед тем как собрать полную схему, стоит проверить соединения скрепляющих проводов:
- Подключите источник питания к соединительным разъемам
- Включите источник питания
- С помощью мультиметра проверьте напряжение в различных точках шин питания.
- Убедитесь, что показания напряжения соответствуют ожиданиям от источника питания.
Общие ошибки, которых следует избегать
- Не меняйте полярность (не подключайте положительное напряжение к отрицательному и наоборот).
- Избегайте ослабленных соединений, которые могут вызвать перебои в подаче электроэнергии
- Не затягивайте крепежные стойки слишком сильно, это может привести к их повреждению
- Убедитесь, что оголенные провода не касаются друг друга и не вызывают короткого замыкания
Продвинутые советы по использованию соединительных стержней для хлебной платы
Если вы работаете над более сложными проектами, обратите внимание на эти дополнительные советы:
- Цветовая маркировка: Всегда используйте красные провода для положительных соединений и черные для отрицательных
- Несколько шин питания: Некоторые макетные платы имеют несколько шин питания, которые можно подключить к разным соединительным колодкам для получения различных уровней напряжения
- Маркировка: Если вы используете несколько источников напряжения, промаркируйте соединительные столбы, чтобы избежать путаницы.
Устранение проблем с переплетными столбами
Если ваша цепь не работает должным образом, проверьте эти распространенные проблемы с соединительными столбами:
- Ослабленные соединения: Убедитесь, что все колпачки затянуты должным образом
- Плохой контакт: Убедитесь, что провода хорошо контактируют с металлическими частями
- Сломанные внутренние соединения: Иногда внутренние соединения между связующим стержнем и его проводом могут ломаться
Некоторые часто задаваемые вопросы
Как использовать макетную плату с соединительными стойками?
Подключите источник питания к соединительным стойкам на макетной плате. Связующие стойки обеспечивают надежное подключение внешнего питания, которое затем распределяется по шинам питания макетной платы для использования в вашей схеме.
Как вы подключаетесь к соединительным стойкам?
Вы можете подключиться к связующим стойкам несколькими способами:
- Оберните оголенный провод вокруг металлической стойки и затяните колпачок
- Вставьте банановые штекеры прямо в отверстие в верхней части
- Перед затягиванием используйте лопаточные разъемы под стойкой.
- Вставьте проволоку малого калибра в поперечное отверстие (если оно есть).

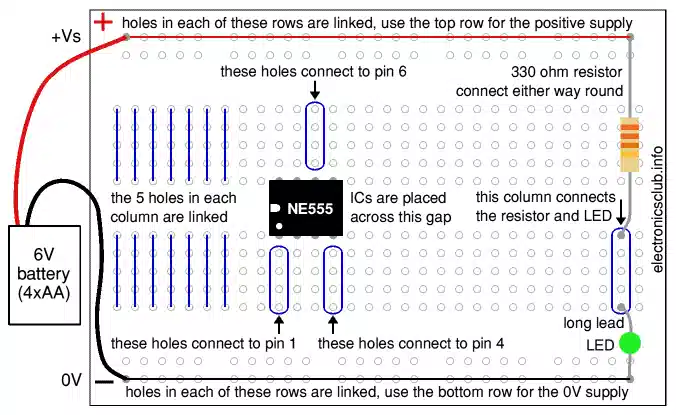

Подключены ли колонки макетной платы?
Да, но по определенной схеме:
- Вертикальные стойки (5 отверстий) с каждой стороны от центрального паза соединены внутри
- Горизонтальные шины питания (обычно обозначенные + и - или красной и синей линиями) по краям соединены горизонтально
- Центральный паз разрывает электрическое соединение между двумя сторонами
Как установить столб для крепления?
Закрепите соединительные стойки на макетной плате:
- Просверлите в доске отверстия соответствующего размера
- Вставляем связующий стержень в отверстие
- Закрепите шайбой и гайкой с нижней стороны
- Убедитесь, что стойка плотно и правильно подсоединена к шине питания
Как работает переплетный столб?
Скрепляющие штыри служат точками электрического соединения. Они имеют металлический проводник с резьбой, который можно ослабить, чтобы вставить провод или разъем, а затем затянуть, чтобы закрепить соединение. Они обеспечивают разгрузку от натяжения и стабильную точку соединения для подключения питания или заземления в электронных схемах.
Заключение
Владение связующими колодками макетной платы - необходимый навык для всех, кто работает с электронными схемами. Эти простые разъемы обеспечивают надежный способ подачи питания к вашим проектам на макетной плате. Следуя шагам, описанным в этом руководстве, вы сможете уверенно устанавливать и использовать соединительные колодки на макетной плате.
Помните, что практика делает совершенным. Чем больше вы работаете с соединительными столбиками и макетными платами, тем комфортнее вам будет использовать их в своих проектах.
Если вы хотите сделать свой собственный аудиокабели или не может найти марка провода правого аудиокабеляНадеюсь, следующая статья поможет вам:
Ссылки
1. SparkFun Electronics. "Как использовать доску". SparkFun Learn.
2. "Анализ схем с доктором Пи: как использовать макетную плату". YouTube.
3. "Как использовать соединительные стойки макетной платы?" Электроника Stack Exchange.
