如何使用 Neutrik XLR 接线图实现完美的音频连接

您是否正在为无法正确连接音频设备而苦恼？ Neutrik XLR 接线图 是您进行正确音频连接时的好朋友。无论您是在建立家庭录音室、修理舞台设备，还是在修复老旧的电缆，这些图表都能让您避免令人沮丧的嗡嗡声和低劣的音质。

在本指南中，我们将为您介绍有关 Neutrik XLR 接线图的所有知识。您将学会如何阅读、遵循和使用它们，以便每次都能进行完美的连接。即使您是音频接线的新手，也不用担心！我们已将所有内容分解成简单的步骤，任何人都可以遵循。

什么是 Neutrik XLR 接线图？

Neutrik XLR 接线图是一张显示如何连接内部电线的图片。 XLR 电缆 和 Neutrik 制造的连接器。这些图表可帮助您正确连接音频设备。 Neutrik 是最值得信赖的品牌之一 XLR 接头 在专业音响领域

当您查看 Neutrik XLR 接线图时，您会看到哪条线与连接器的每个插针相连。正确连接对于获得良好音质和避免嗡嗡声等问题至关重要。

了解 XLR 连接器基础知识

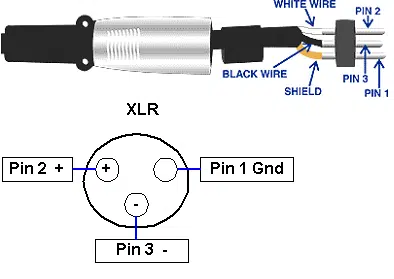

XLR 连接器有 3 个插针（有时更多）。在标准的 3 针 XLR 连接器中：

针脚 1 = 接地/屏蔽（通常与电缆屏蔽相连）
针脚 2 = 正/热（传输正音频信号）
针脚 3 = 负/冷（传输负音频信号）

Neutrik XLR 接线图总是清楚地显示这些针脚编号。这些图表可以帮助您了解电缆中的哪条线应连接到连接器上的每个针脚。

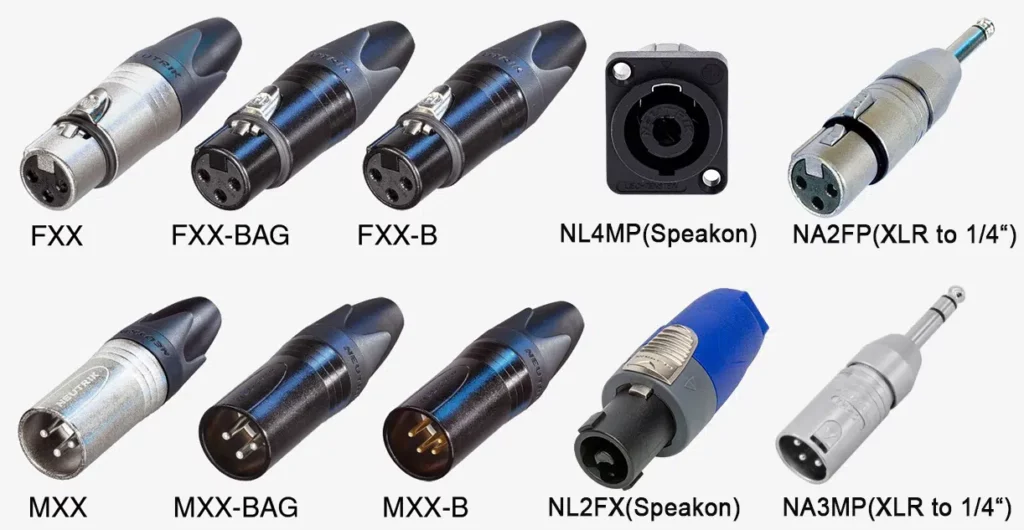

常见 Neutrik XLR 连接器类型

Neutrik 生产多种类型的 XLR 连接器。每种类型的接线图可能会有些不同：

NC3FXX - 母头 XLR 接头
NC3MXX - 公 XLR 接头
Speakon 连接器 - 用于连接扬声器
适配器插孔 - XLR 和 1/4 英寸组合连接

确保您有 正确的 xlr 电路图 用于您的特定 Neutrik 接头型号。

逐步进行：遵循 Neutrik XLR 接线图

下面是如何按照 Neutrik XLR 接线图进行接线：

查看图表并识别引脚及其编号。
剥开音频线的外护套，准备音频线。
识别电缆内的导线（屏蔽线、热导线和冷导线）。
按照图示查看哪根导线连接到哪个引脚。
如图所示，将每根导线焊接到正确的引脚上。
根据 Neutrik XLR 接线图仔细检查您的连接。

一些常见问题

为什么我按照 Neutrik XLR 接线图进行连接，XLR 连接却发出嗡嗡声？

最常见的原因是接地连接不当。请仔细检查屏蔽线是否正确连接到引脚 1，连接处是否有松动。此外，确保使用屏蔽电缆进行 XLR 连接。

麦克风和线路电平设备可以使用相同的 Neutrik XLR 接线图吗？

是的！标准 XLR 接线（针脚 1 = 接地，针脚 2 = 热，针脚 3 = 冷）适用于麦克风和线路电平设备。Neutrik XLR 接线图适用于所有标准平衡音频应用。

如果按照 Neutrik XLR 接线图不小心调换了针脚 2 和 3，会发生什么情况？

您的连接可以正常工作，但相位会有偏差。当与正确接线的信号混合时，这可能会造成声音抵消，从而导致音频细弱。请始终严格按照 Neutrik XLR 接线图进行接线。

Neutrik XLR 公接头和母接头需要不同的接线图吗？

两者的针脚编号相同，但看起来是镜像的。在公连接器上，针脚 1 在左边（看针脚）。在母连接器上，针脚 1 在右边（看插座）。Neutrik 的图表清楚地标明了这些差异。

我可以将 Neutrik XLR 接线图用于其他品牌的 XLR 连接器吗？

是的，标准的 3 针 XLR 接线是通用的（第 1 针 = 接地，第 2 针 = 热，第 3 针 = 冷）。不过，物理结构可能略有不同，因此焊接点可能位于不同的位置。

在使用 Neutrik XLR 接线图时，我如何知道电缆中的哪根线是哪根线？

标准音频电缆通常遵循颜色代码：屏蔽（裸/铜/银）连接到引脚 1，白色或红色连接到引脚 2，黑色或蓝色连接到引脚 3。如果不确定，请使用万用表测试导线之间的连续性。

结论

了解 Neutrik XLR 接线图对于正确进行音频连接至关重要。无论您是音响工程师、音乐家还是业余爱好者，这些接线图都能帮助您正确连接 XLR 连接器。慢慢来，仔细按照图示操作，用正确接线的 Neutrik XLR 连接器享受无噪音的音频。
